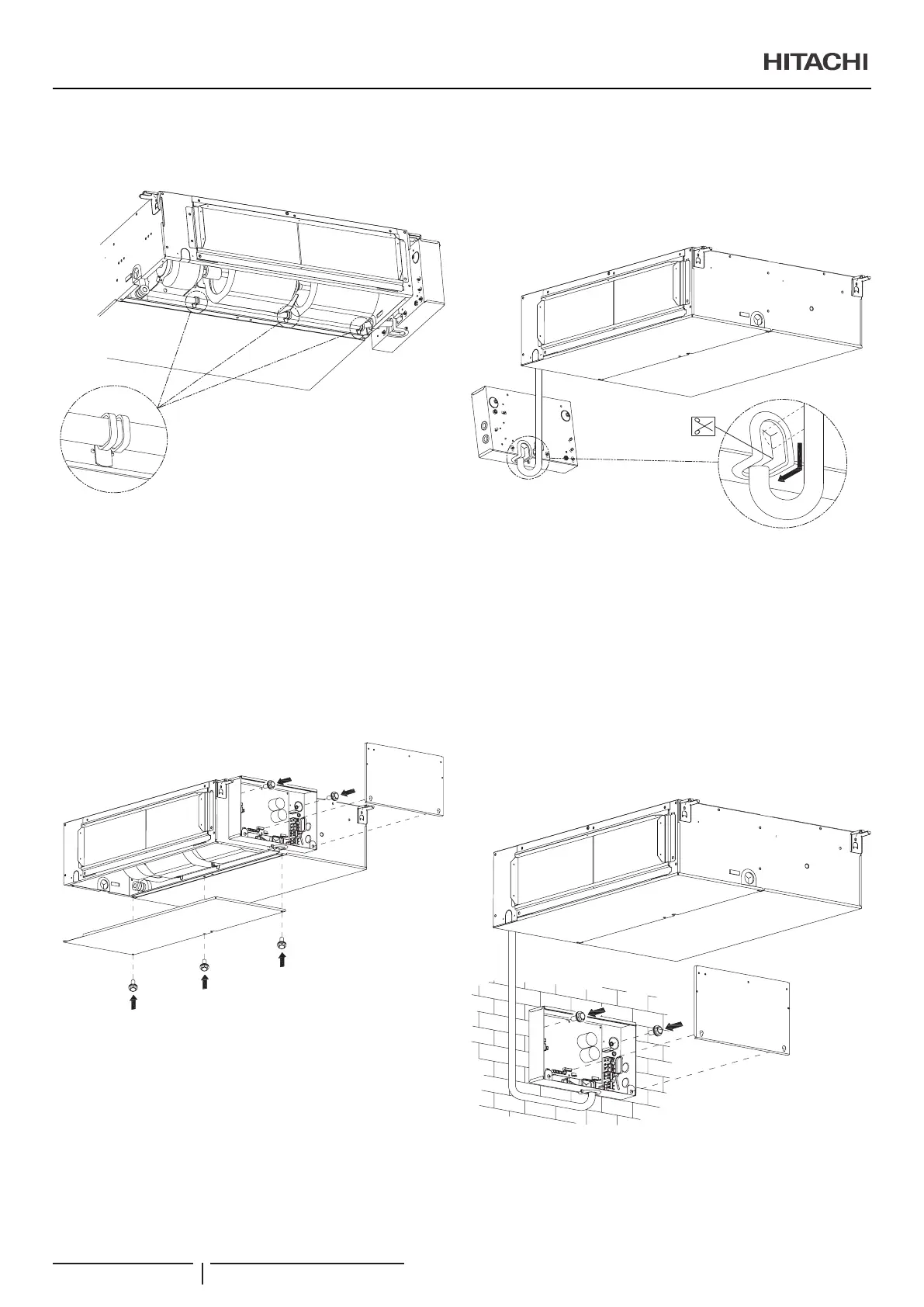

d. Montieren Sie den Schaltkasten an seiner neuen
Position (rechte Seite) und befestigen Sie ihn mit den
2 Befestigungsschrauben.
e. Stellen Sie sicher, dass der gesamte Elektroschlauch
ordnungsgemäß befestigt ist und durch die rechte
Seitenwandönung austritt.
! VORSICHT
Der Elektroschlauch darf an keiner Stelle seines Verlaufs zu stramm sein
oder unter Spannung stehen.
f. Montieren Sie die untere Platte des Innengeräts und
befestigen Sie sie mit den 3 Befestigungsschrauben.
g. Montieren Sie die Abdeckung des Schaltkastens und
befestigen Sie sie mit den 2 Befestigungsschrauben.
Montieren Sie den Schaltkasten an der Wand
a. Schneiden Sie den unteren, vorgestanzten Teil des
Schaltkastens ab. Verlegen Sie den Elektroschlauch
durch die Wanddurchführung an der Unterseite des
Schaltkastens.
b. Hängen Sie den Schaltkasten an seinem endgültigen
Platz an der Wand auf und vergewissern Sie sich,
dass der Elektroschlauch in seinem Verlauf frei von
Hindernissen an der Wand befestigt ist.
! VORSICHT
Der Elektroschlauch darf an keiner Stelle seines Verlaufs zu stramm sein
oder unter Spannung stehen.
c. Befestigen Sie den Schaltkasten mit
2 Befestigungsschrauben an der Wand.
d. Montieren Sie die Abdeckung des Schaltkastens und
befestigen Sie sie mit den 2 Befestigungsschrauben.
INSTALLATION VON INNENGERÄTEN
PMML0528 rev.1 - 02/2021
58
