7.1 KABELANSCHLUSS
! VORSICHT
Verwenden Sie zur Übertragung zwischen Innen- und Außengeräten
abgeschirmte Torsionskabel oder paarverseilte Kabel und schließen Sie
das abgeschirmte Ende der folgenden Beschreibung entsprechend an die
Erdungsschraube des Schaltkastens des Innengeräts an.
7.1.1 Einbauort des Schaltkastens
Die Wartungsklappe für den Lüftermotor des Innengeräts
bendet sich auf der Unterseite, und die Wartungsklappe des
Schaltkastens bendet sich auf der linken Seite des Geräts, wie
unten beschrieben.

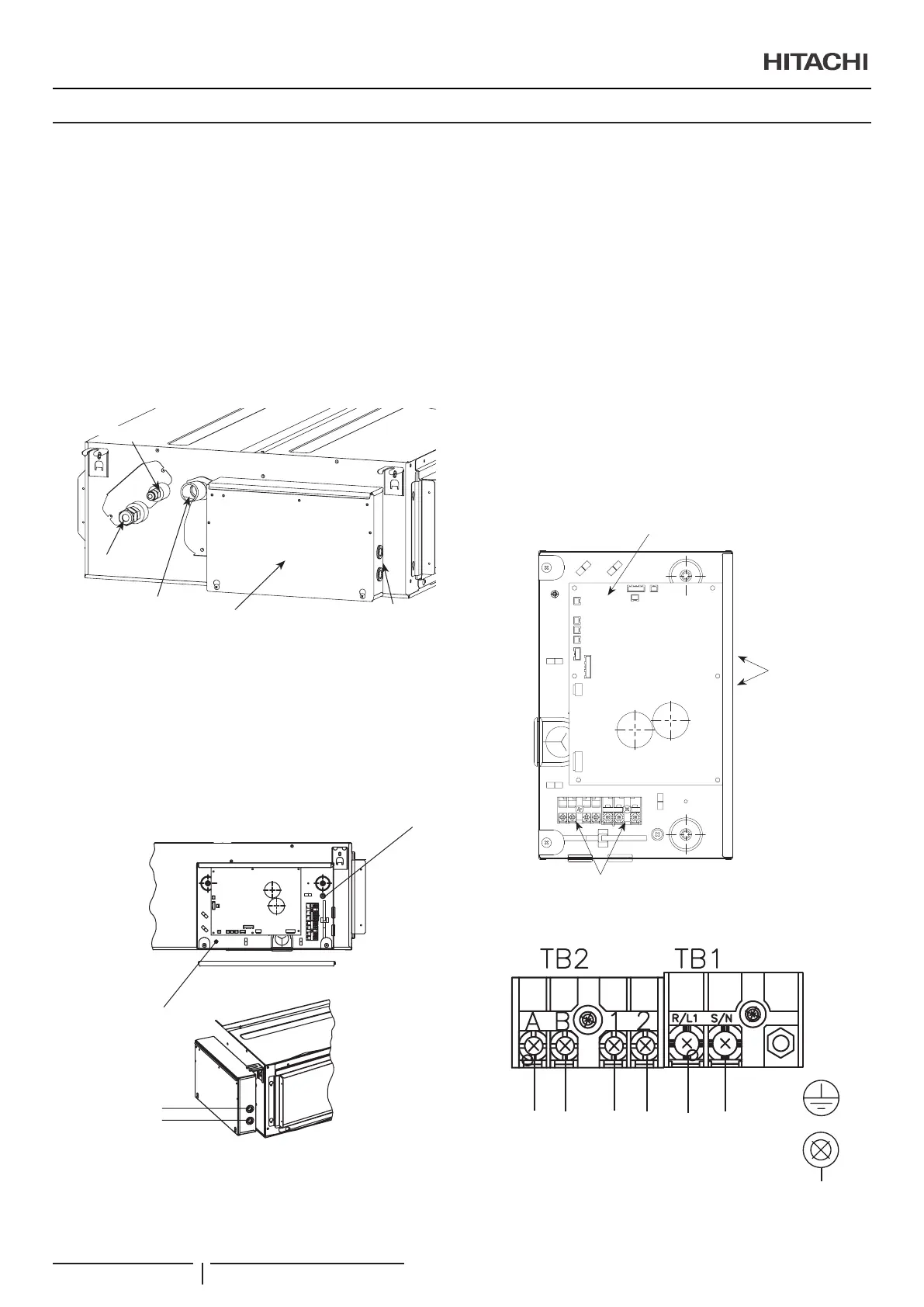

RPI-(1.5-6.0)FSRE
Kabelanschluss
Flüssigkeitsleitung
Gasleitung
Abussschlauch
Schaltkasten
7.1.2 Verkabelung
1 Önen Sie die Wartungsklappe auf der Unterseite.
2 Schneiden Sie der folgenden Abbildung entsprechend die
Mitte der Gummihülse in der Kabelanschlussaussparung des
Geräts aus.
3 Schließen Sie das Stromkabel und die Erdungskabel der
folgenden Abbildung entsprechend an die Anschlüsse im
Schaltkasten an.
Erdung
Erdung
Stromversorgung
Steuerung
4 Schließen Sie die Kabel zwischen dem Innengerät und dem
Außengerät an die Anschlüsse 1 und 2 des Schaltkastens an.
5 Schließen Sie das Kabel der Fernbedienung an die
Anschlüsse A und B des Schaltkastens an.
6 Sichern Sie die Kabel mit der Kabelklemme im Inneren der
Innengeräte.
7 Dichten Sie die Anschlussaussparung mit Isoliermaterial
(Abdeckplatte) ab, nachdem Sie die Kabel durchgeführt
haben, um das Gerät vor Kondenswasser oder Insekten zu
schützen.
! VORSICHT
Verwenden Sie zur Übertragung zwischen Innen- und Außengeräten
abgeschirmte Torsionskabel oder paarverseilte Kabel und schließen Sie
das abgeschirmte Ende der folgenden Abbildung entsprechend an die
Erdungsschraube des Schaltkastens des Innengeräts an.
7.1.3 Schaltkasten-Layout
Schaltkasten
TB
PCB
PCB: Leiterplatte
7.1.4 Klemmleistenanschlüsse
Erdungsschraube
Stromversorgungskabel
(Einphasengerät)
Übertragungs-
kabel
Fernbedienung
(PC-ARFP1E)
KABELANSCHLUSS
