Venturi-Lüftungskanalbausatz
10 FB 798349 / 04.13
2.5 Venturi-Rohr anpassen
Das Venturi-Rohr des Lüftungskanalbausatzes muss auf den Durchmesser des zu überwachenden
Lüftungskanals angepasst werden. Hierzu stehen drei Venturi-Rohrlängen, die - falls erforderlich - eingekürzt
werden können, zur Verfügung. Mindestdurchmesser des Lüftungskanals : 100 mm!
Durchmesser des Lüftungskanals Venturi-Rohrlänge Art.-Nr.
von 140 mm bis 600 mm 600 mm 781446
von 600 mm bis 1400 mm 1500 mm
1)
781447
von 1400 mm bis 2700 mm 2800 mm
1)
781448
1)
Die Länge des Venturi-Rohres muss bei Kanälen von mehr als 600 mm ca. 30 mm länger als der Durchmesser des Lüftungskanal-
systems sein.

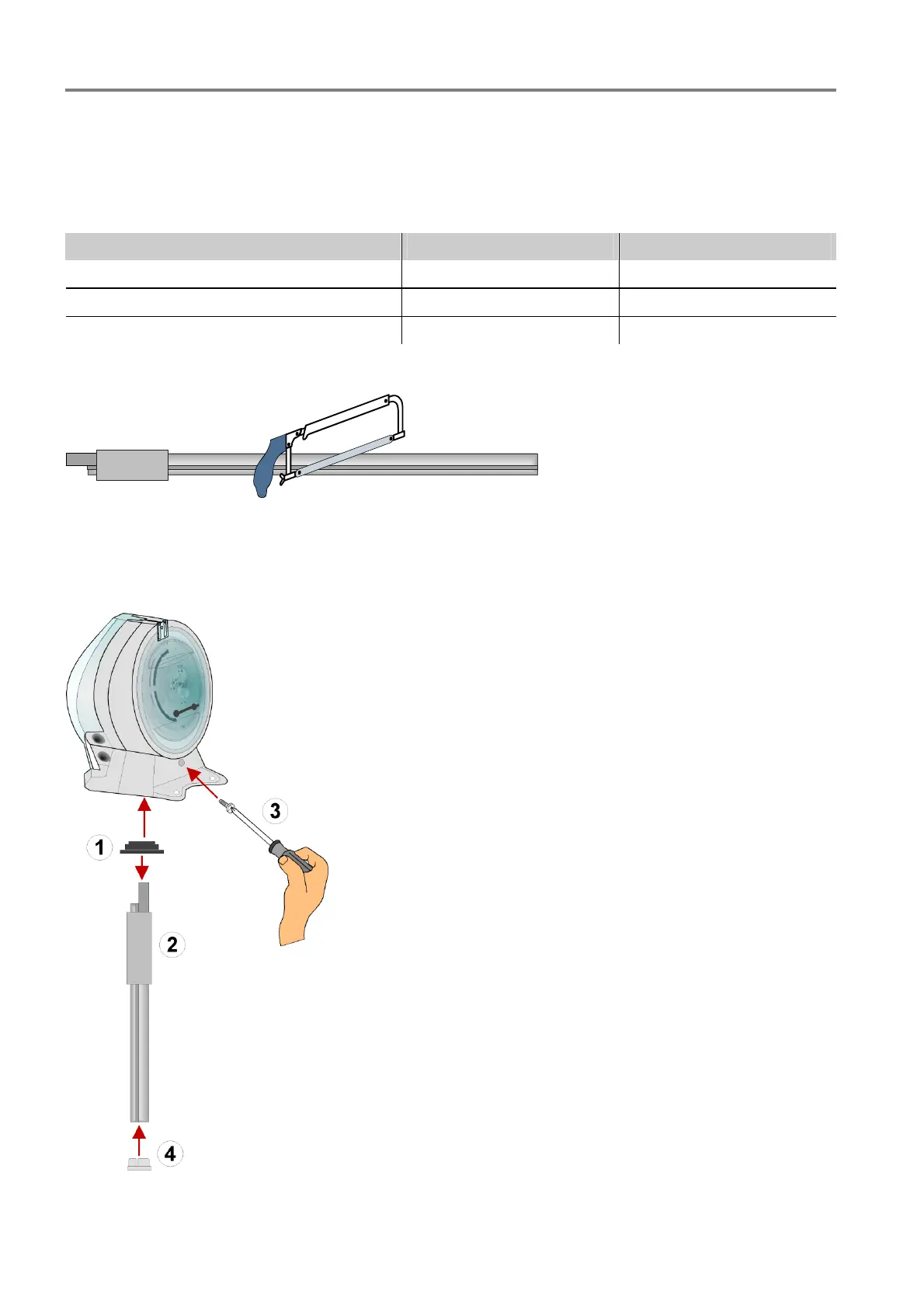

Abb. 14: Venturi-Rohr auf erforderliche Länge kürzen
2.6 Venturi-Rohr montieren
• Beiliegende Gummidichtung
auf den oberen Teil des Venturi-
Rohres aufstecken (Gehäuse ⇔ Venturi-Rohr).
• Venturi-Rohr lagerichtig
in die ovale Öffnung des
Lüftungskanalbausatzes einschieben.
• Venturi-Rohr im Gehäuseunterteil mit der kurzen
Befestigungsschraube
aus dem Beipack befestigen.
• Das Ende des Venturi-Rohres mit der zugehörigen
Verschlusskappe
(nur bei Venturi-Rohrlänge 600 mm
bis 2800 mm) verschließen.
Abb. 15: Venturi-Rohr montieren
