2.2 Berechnung der Ein- und Auslaufstrecken
Rechteckiger Lüftungskanal Ringförmiger Lüftungskanal
d
h
=
2 x H x B
H + B
d
h
= D
B
H
D
Um fehlerhafte Messungen auszuschließen, sollte der Lüftungskanalbausatz wie ein Durchflussmessgerät
montiert werden. Für die Montage in unmittelbarer Nähe vor
bzw. nach Drossel- und Regelklappen,
Filtereinrichtungen oder bei Richtungsänderungen im Lüftungskanalsystem, sind folgende Mindestgrößen der
Ein- und Auslaufstrecken einzuhalten:
Einlaufstrecke Î min. 3 x Nenndurchmesser des Lüftungskanals
Auslaufstrecke Î min. 5 x Nenndurchmesser des Lüftungskanals

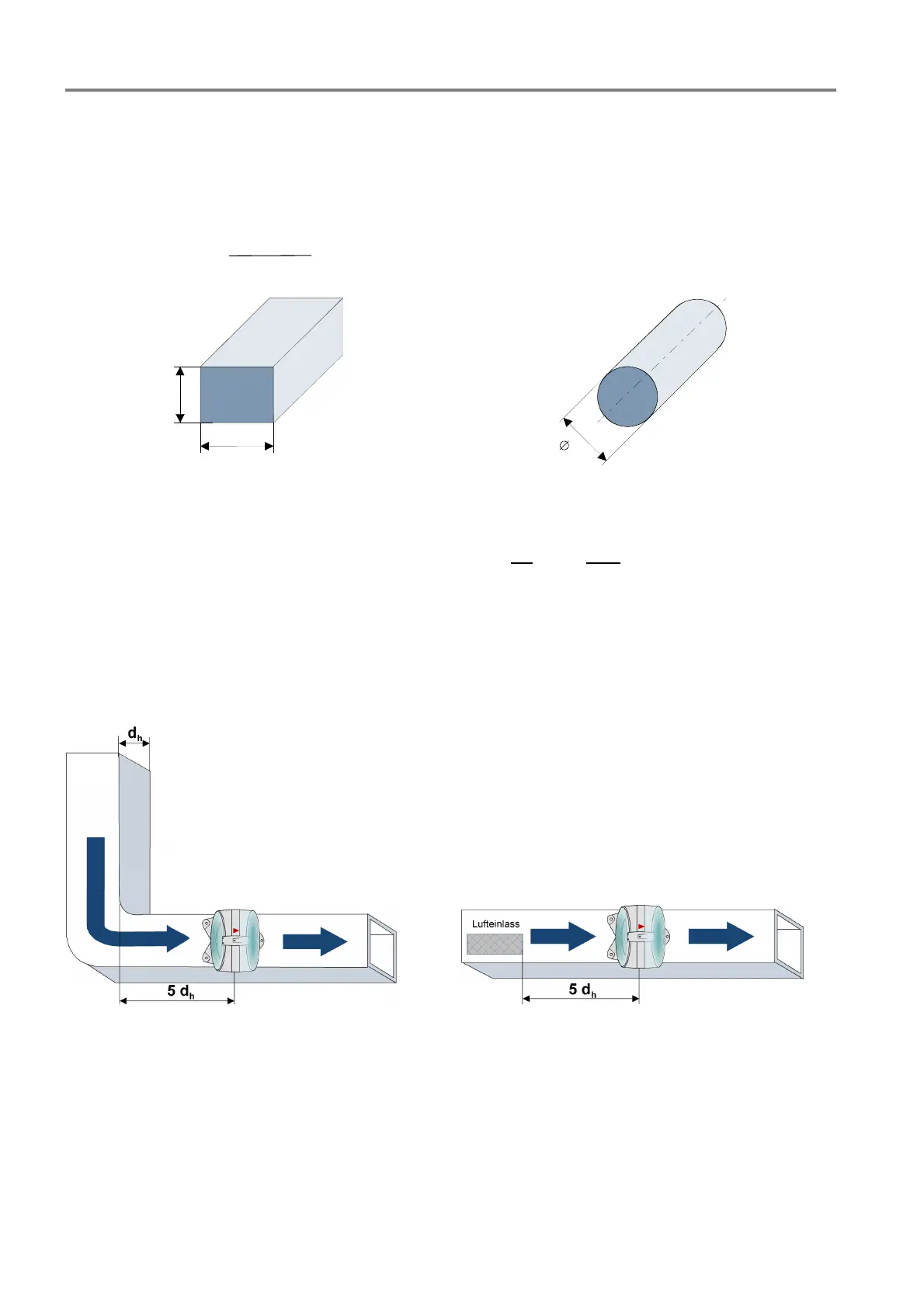

Abb. 3: Lüftungskanalbausatz hinter einer Richtungsänderung bzw. hinter einem Lufteinlass (Beispiel)
