Venturi-Lüftungskanalbausatz
FB 798349 / 04.13 13
3.1 Meldersockel anschließen
An die Anschlussklemmen des eingesetzten Meldersockels (Art.-Nr. 805590 oder 805591) werden die farbigen
Anschlusskabel des Lüftungskanalbausatzes angeschlossen (Zuordnung siehe Tabelle).
Nr.
Farbe des
Anschlusskabels
Klemme Meldersockel
1 blau -ULin IN4
2 schwarz -ULout OUT5
3 rot +ULin C3
4 rosa +ULout C3
5 gelb Ext. plus EP6*
6 grün Ext. minus EM2*
7 ---
nicht belegt
8 ---
nicht belegt
EP6
OUT5
IN4
C3
EM2
1
* oder Relaiskontakt von Meldersockel (Art.-Nr. 805591)

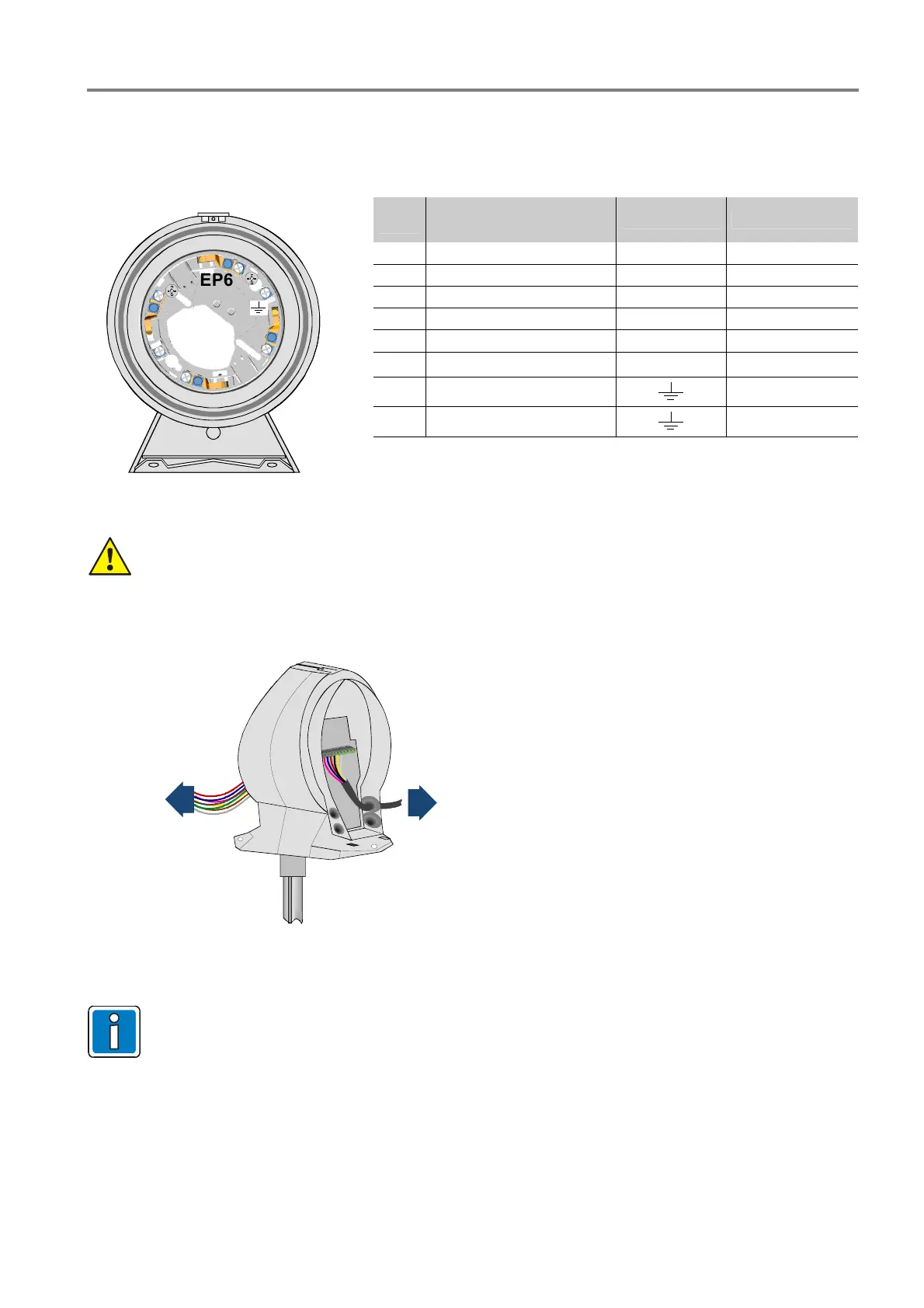

Abb. 22: Anschluss des Meldersockels im Lüftungskanalbausatz
Fernmeldekabel I-Y (St) Y n x 2 x 0,8 mm mit besonderer Kennzeichnung oder Brandmeldekabel
verwenden!
Durch den Anschluss der Kabelabschirmung werden die Signalleitungen gegen Störeinflüsse geschützt.
esserbus
®
esserbus
®
-PLus
Melder-
sockel
Abb. 23: Anschlusskabel für den Meldersockel und die Ringleitung
Die Belegung der Anschlussklemmen sowie die Anschaltung an die Ringleitung des
Brandmeldesystems siehe Kapitel 8 „Anschaltungen“.
