Venturi-Lüftungskanalbausatz
12 FB 798349 / 04.13
3 Meldersockel einsetzen
Einsetzbare Meldersockel
Art.-Nr. Bezeichnung
805590 Meldersockel (Standard)
805591 Meldersockel mit Relaiskontakt
Gehäuse auf der Melderseite öffnen:
1. Kunststoffclip an der Gehäuseoberseite
vorsichtig mit einem schmalen Schraubendreher
anheben.
2. Transparente Abdeckung
mit einer
Linksdrehung lösen und abnehmen.
Gehäuse auf der Anschlussseite öffnen:
1. Kunststoffclip an der Gehäuseoberseite
vorsichtig mit einem schmalen Schraubendreher
anheben.
2. Transparente Abdeckung
nach Vorne kippen
und abnehmen.

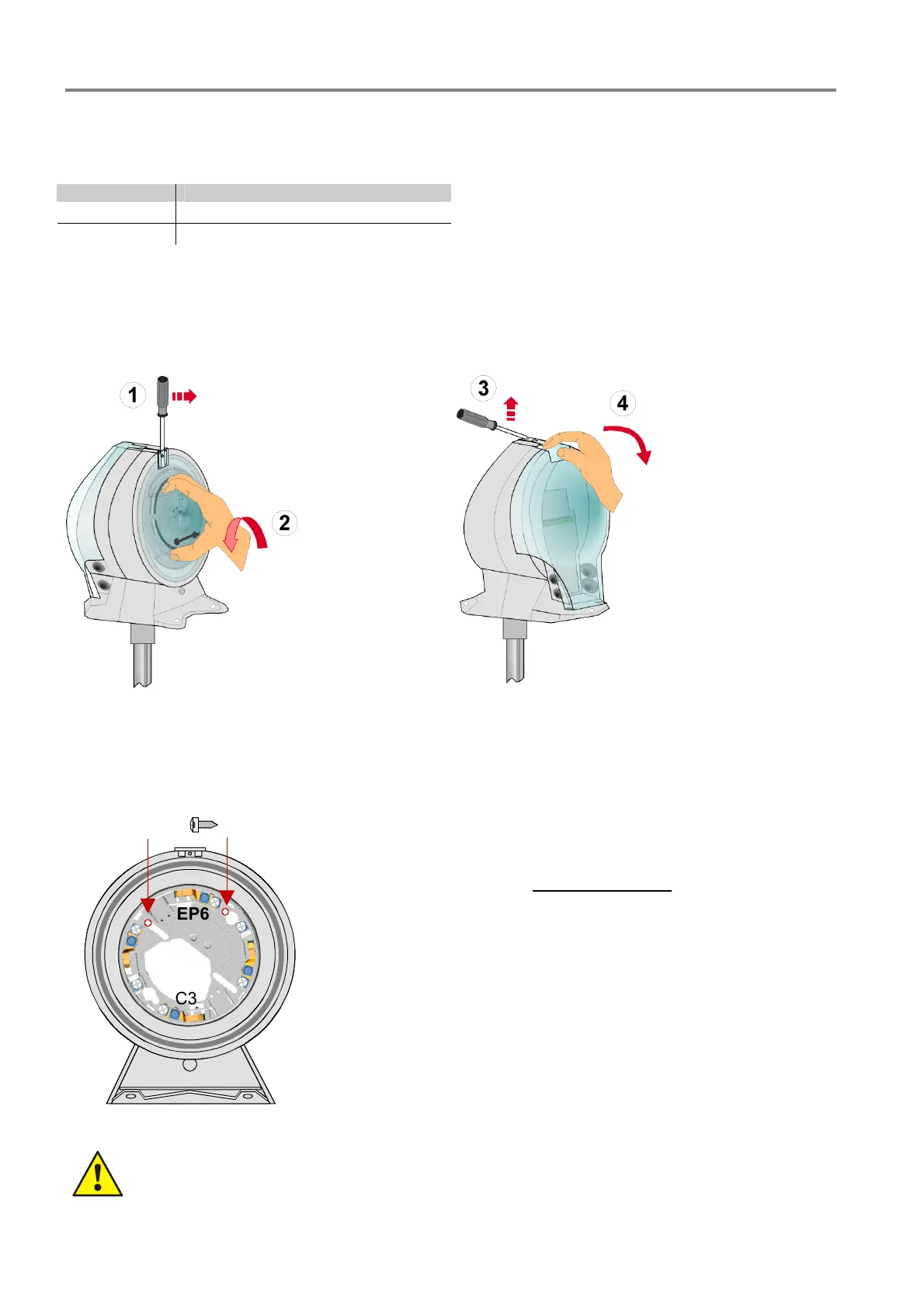

Abb. 19: Öffnen der Gehäuseabdeckung
(Melderseite)
Abb. 20: Öffnen der Gehäuseabdeckung
(Anschlussraum)
Meldersockel einsetzen
Bei der Montage des Meldersockels unbedingt auf die richtige Anströmrichtung achten (Meldersockel lagerichtig
gem. Abb. 21 montieren!).
C3
EP6
2 x
Der Meldersockel wird mit 2 kurzen Schrauben
(im Beipack enthalten)
gemäß der nebenstehenden Darstellung im Gehäuse des
Lüftungskanalbausatzes befestigt.
Die Anschlussklemme >EP6< des Meldersockels muss sich in oberer
Position befinden. Anderenfalls ist nach dem Eindrehen des Melders
die erforderliche Ausrichtung und somit optimale Anströmung des
Melders nicht gewährleistet.
Abb. 21: Befestigung des Meldersockels
Durch einen nicht lagerichtig montierten Meldersockel kann, wegen der nicht optimalen
Anströmrichtung des eingesetzten Brandmelders die Detektion des Melders eingeschränkt werden!
