Honeywell ESSER 781443 - Anschaltung an BMZ

Venturi-Lüftungskanalbausatz
FB 798349 / 04.13 19
8 Anschaltung an BMZ
1
2 3456 78
12 345 6 78
IN4
OUT5
EM2
C3
EP6
1
A -
A +
B +
B -
IN4 / B -
C3 / B +
Venturi-Lüftungskanalbausatz 781443
mit Meldersockel 805590 (Standard)
Option
+
-
max. 100 m
Venturi-Lüftungskanalbausatz 781443
mit Meldersockel 805591 (Relais)
Meldersockel 805590 (Standard)

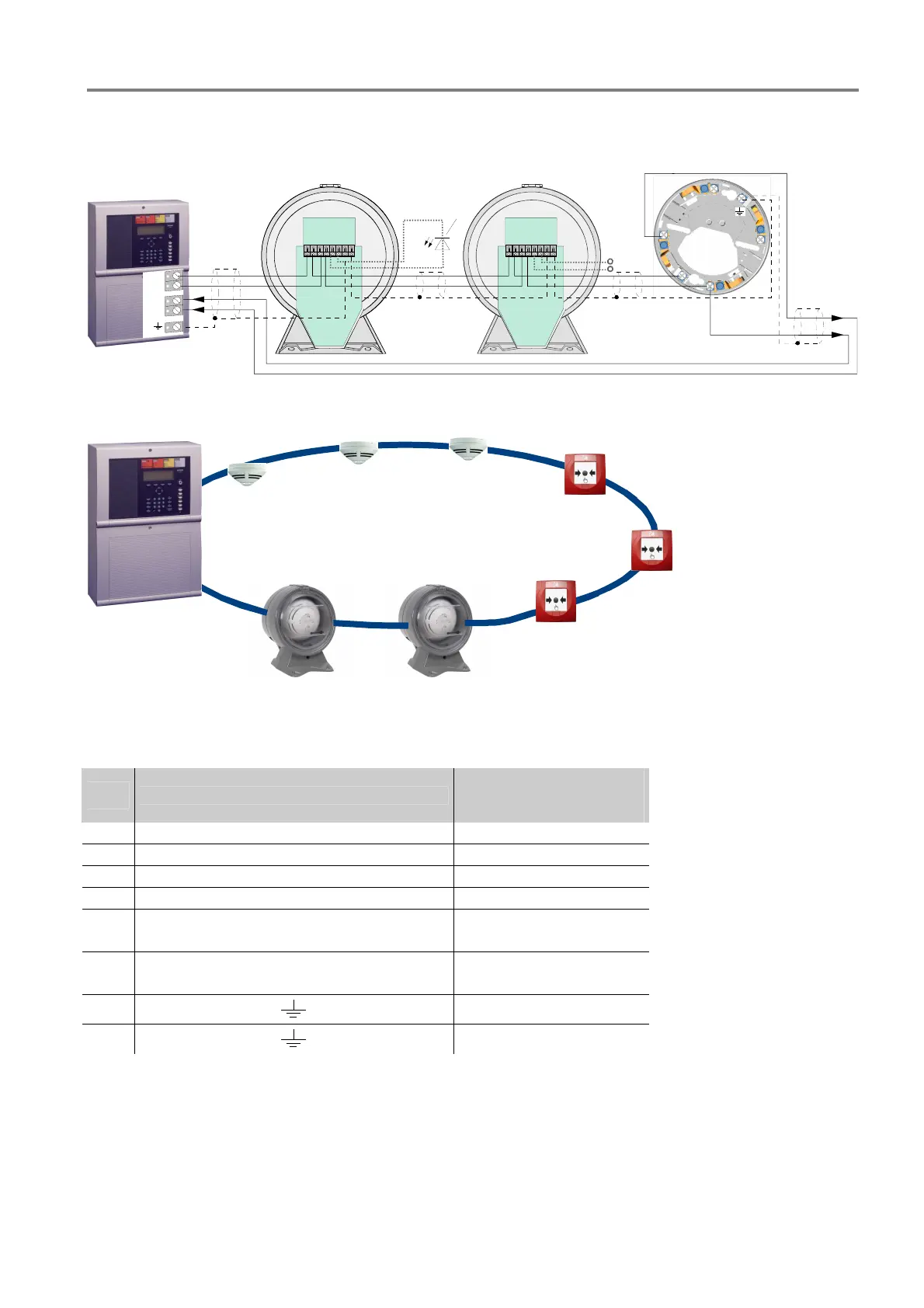

Abb. 29: Anschaltbeispiel
esserbus
®
esserbus
®
-PLus
Abb. 30: Prinzipdarstellung der Ringleitung
Klemmenbelegung:
Nr.
Klemme
Farbe
des Anschlusskabels
1 -ULin blau
2 -ULout schwarz
3 +ULin rot
4 +ULout rosa
5
Ext. plus
(für externes Relais oder Parallelanzeige)
gelb
6
Ext. minus
(für externes Relais oder Parallelanzeige)
grün
7
---
8
---
