Venturi-Lüftungskanalbausatz
FB 798349 / 04.13 5

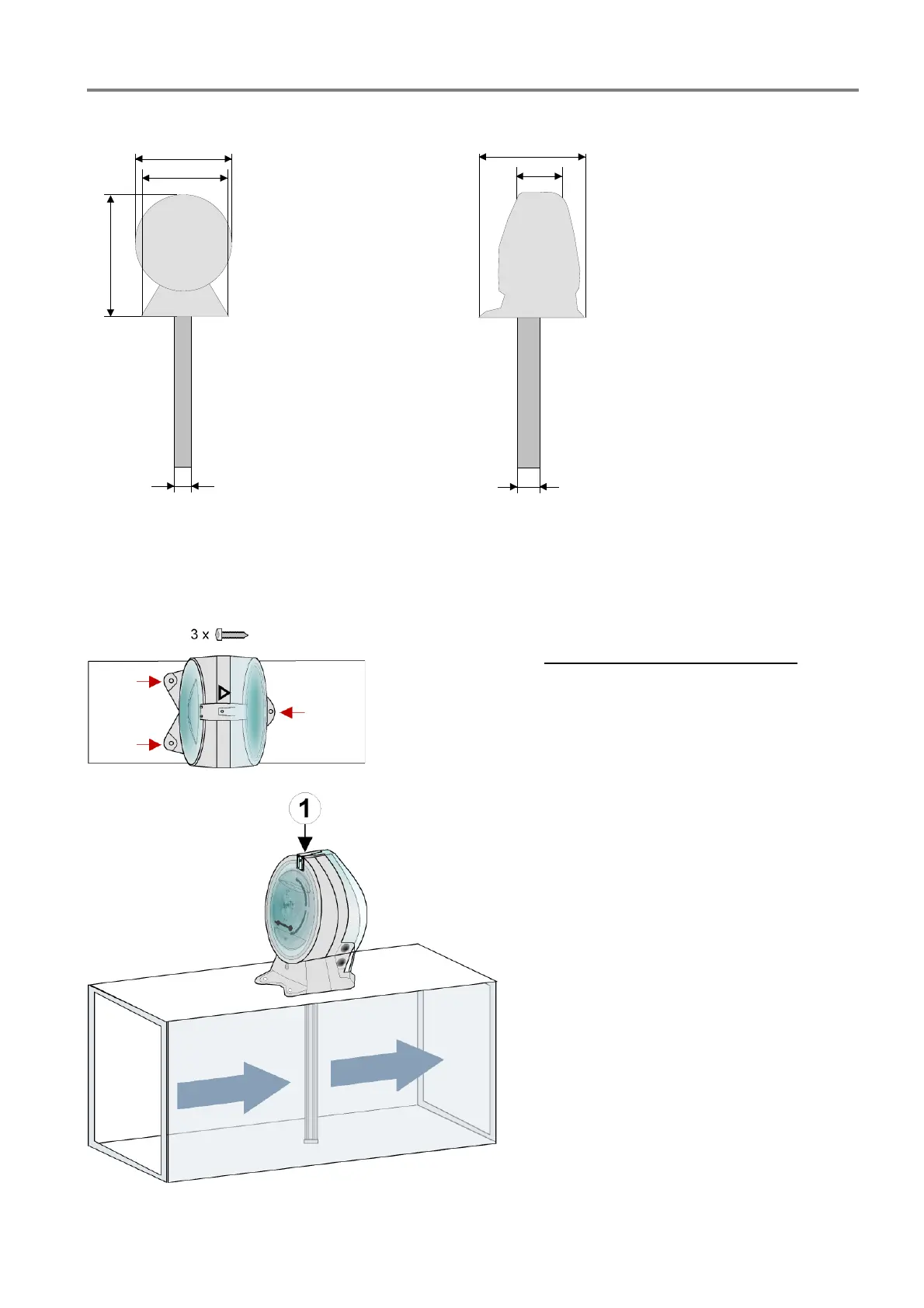

Maße
235
146
180
27
70
35
Abb. 1: Maße in mm
2.1 Montage auf dem Lüftungskanal
Die erforderliche Ausrichtung ist auf der Oberseite des Bausatzgehäuses durch ein Pfeilsymbol
gekennzeichnet. Eine schnelle Orientierung bietet zusätzlich die Pfeilform des Befestigungsfußes.
Lüftungskanalbausatz auf dem Lüftungskanal mit
den drei beiliegenden, langen Schrauben
an den
drei vorgesehenen Befestigungspunkten
montieren.
Der Bausatz kann in verschiedenen Positionen
(oben, seitlich, unten) auf dem Lüftungskanal
befestigt werden, ohne dass die Funktion
beeinträchtigt wird.
Der Pfeil auf dem Gehäuse des Lüftungs-
kanalbausatzes und die Strömungsrichtung der
Luft in dem überwachten Kanal müssen
übereinstimmen.
Das Venturi-Rohr muss mittig in den
Lüftungskanal eingebracht werden.
Abb. 2: Lüftungskanalbausatz ausrichten und montieren
