Venturi-Lüftungskanalbausatz
FB 798349 / 04.13 9
2.4 Montage Î Venturi-Rohrlänge von 600 - 2800 mm
Bei der Montage des Lüftungskanalbausatzes (mit oder ohne Montagesatz) und einer Länge des Venturi-
Rohres von mehr als 600 mm muss der Lüftungskanal an zwei Stellen, wie in der Abbildung dargestellt,
angebohrt werden.
Montagehinweise!
Öffnungen in dem Lüftungskanal bohren und
entgraten.
Obere Bohrung Î ∅ 38 mm
Untere Bohrung Î ∅ 50 mm
Venturi-Rohr ggf. auf die erforderliche Länge
kürzen
(siehe Kapitel 2.5 „Venturi-Rohr anpassen“).
Das untere Ende des Venturi-Rohres in der
Bohrung des Lüftungskanales zusätzlich mit der
beiliegenden Kunststoff-Dichtungsmanschette
abdichten (nur für Art.-Nr. 781447 / 781448).
Gummidichtung in die untere Bohrung (∅ 50 mm)
des Lüftungskanals einsetzen.
Das Ende des Venturi-Rohres mit der
zugehörigen Verschlusskappe verschließen.
Lüftungskanaldurchmesser bis 600 mm bis 2700 mm
Das Venturi-Rohr muß aufgrund seiner Länge in
gegenüberliegenden Lüftungskanalwand abgefangen
werden.
Bohrung
∅
50
mm
Bohrung
∅
38 mm
30
Das Venturi-Rohr sollte max. 30 mm aus dem
Lüftungskanal herausragen.

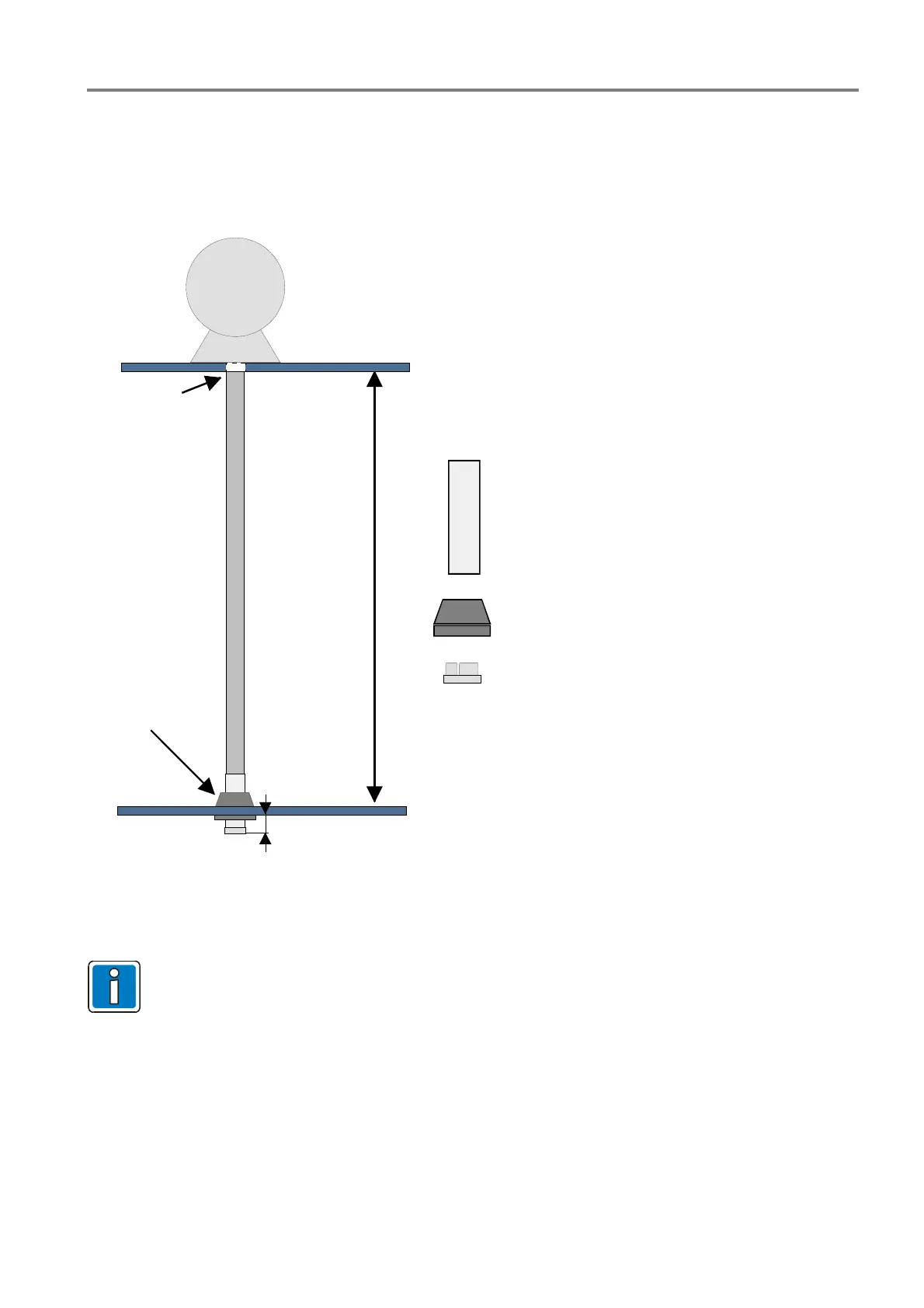

Abb. 13 : Venturi-Rohrlänge von 600 mm bis 2800 mm
Das Venturi-Rohr muss ca. 30 mm länger als der Durchmesser des Lüftungskanals sein.
Zusätzlichen Abstand durch den ggf. notwendigen Montagesatz beachten!
Kapitel 2.6 „Venturi-Rohr montieren“ beachten!
