Venturi-Lüftungskanalbausatz
FB 798349 / 04.13 7

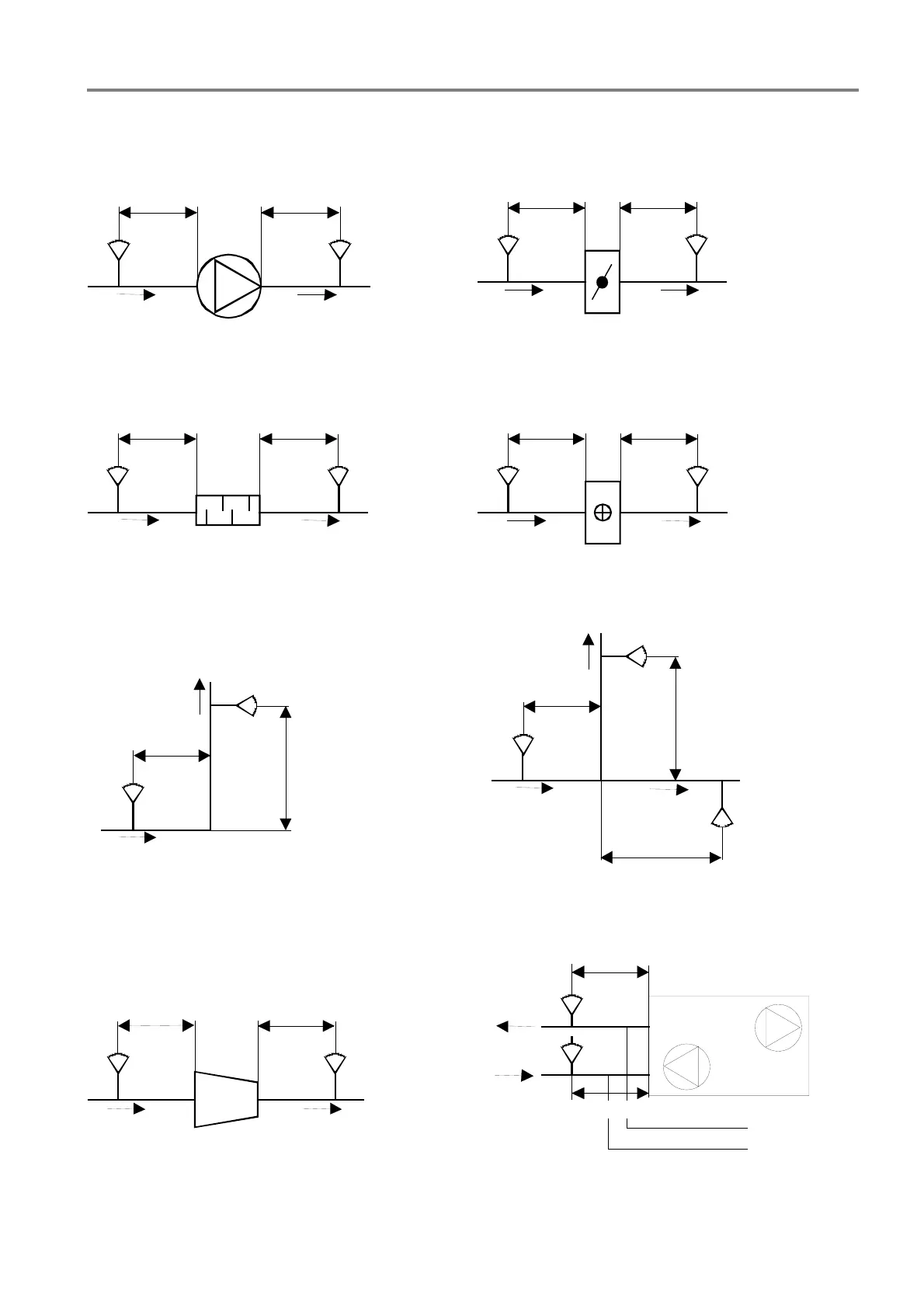

Die nachfolgenden Diagramme zeigen unterschiedliche Anwendungsbeispiele sowie die zur Planung und
Projektierung erforderlichen Ein-/Auslaufstrecken.
MIN 3xd
h
MIN 5xd
h
LKM LKM
Strömungs-
richtung
Strömungs-
richtung
MIN 3xd
h
MIN 5xd
h
LKM LKM
Strömungs-
richtung
Strömungs-
richtung
Abb. 4: Ventilator Abb. 5: Drossel- bzw. Regelklappe
MIN3xd
h
MIN 5xd
h
LKM LKM
Strömungs-
richtung
Strömungs-
richtung
MIN 3xd
h
MIN 5xd
h
LKM LKM
Strömungs-
richtung
Strömungs-
richtung
Abb. 6: Schalldämpfer Abb. 7: Luftreservoir
MIN 5xd
h
MIN 3xd
h
LKM
LKM
Strömungs-
richtung
Strömungs-
richtung
MIN 5xd
h
MIN 3xd
h
LKM
LKM
MIN 3xd
h
Strömungs-
richtung
Strömungs-
richtung
Strömungs-
richtung
LKM
Abb. 8: Richtungsänderung des Lüftungskanals Abb. 9: Verzweigung des Lüftungskanals
MIN 3xd
h
MIN 5xd
h
LKM LKM
Strömungs-
richtung
Strömungs-
richtung
Luftauslass
Lufteinlass
MIN 5xd
h
LKM
LKM
MIN 3xdh
Strömungs-
richtung
Abb. 10: Reduzierung oder Erweiterung des
Lüftungskanals
Abb. 11: Lüftungssteuerung
