Honeywell HCE80 - Zoneregelaar Monteren

Montage en installatie
38
De zoneregelaar kan in of buiten de verdeelkast worden gemonteerd.
De zoneregelaar is voorzien van 4 montagegaten van 4,2 mm diameter.

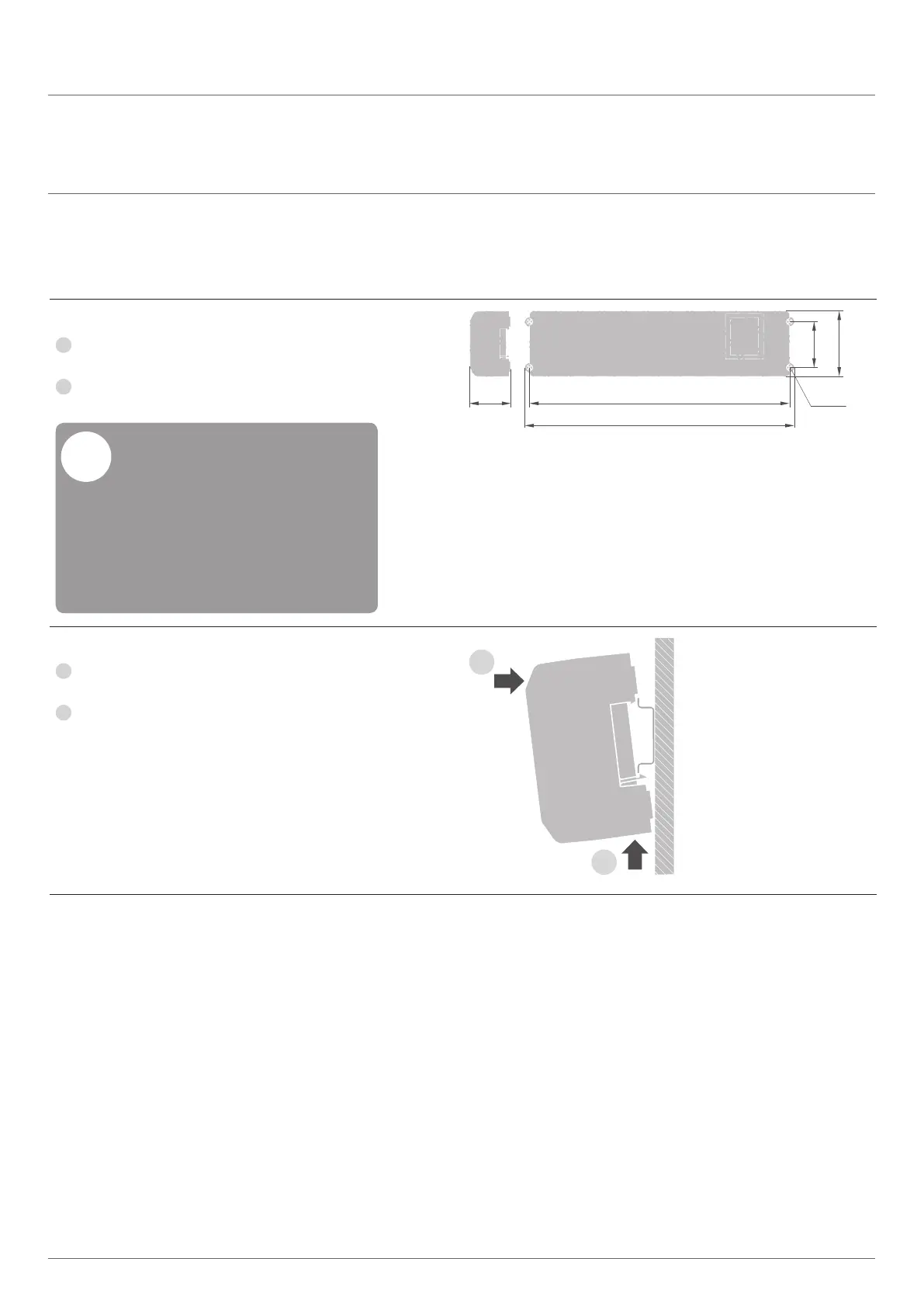

Wandmontage
1
Teken de bevestigingsgaten af, boor
de gaten en breng pluggen aan.
2
Bevestig de zoneregelaar.
Houd rekening met de montagehoogte
van 52 mm van de zoneregelaar!
Wanneer de zoneregelaar verticaal wordt
gemonteerd, moet de transformator zich aan
de bovenzijde bevinden, zodat de warmte
kan worden afgevoerd.
!
57
337
85
349.5
52. 0
Æ 4.2
DIN-railmontage
1
Houd de behuizing van onderaf
tegen de DIN-rail aan (1).
2
Druk de behuizing omhoog, tot deze vast klikt (2).
2
1
Zoneregelaar monteren
