Honeywell HCE80 - Créer un Plan des Zones; Montage Et Installation

Montage et installation
64
Créer un plan des zones
Dans un bâtiment, on peut régler des locaux (zones) avec des consignes de
température ambiante différentes. Les moteurs thermiques de la zone affectée
(local) sont commandés en fonction de la consigne de température ambiante.
Par régulateur de zone, on peut dénir
au maximum 5 zones de température.
Avec le module d'extension HCS80,
vous pouvez porter ce nombre à 8.
Dans chaque zone, on peut raccorder
au maximum 3 moteurs thermiques.
!
Zones de
température
(maximum)
Moteurs
thermiques
(maximum)
Nombre de
régulateurs
de zone
8 24 1
16 48 2
24 72 3
Définir les zones de température
1
Déterminez le nombre de zones et
les locaux correspondants.
2
Affectez à chaque zone le module
d'ambiance correspondant, p. ex. HCW82,
et les moteurs thermiques nécessaires.
3
Identifiez les modules d'ambiance et
les moteurs thermiques pour la zone
respective (voir rabat Fig. 4, Z1...Z8).

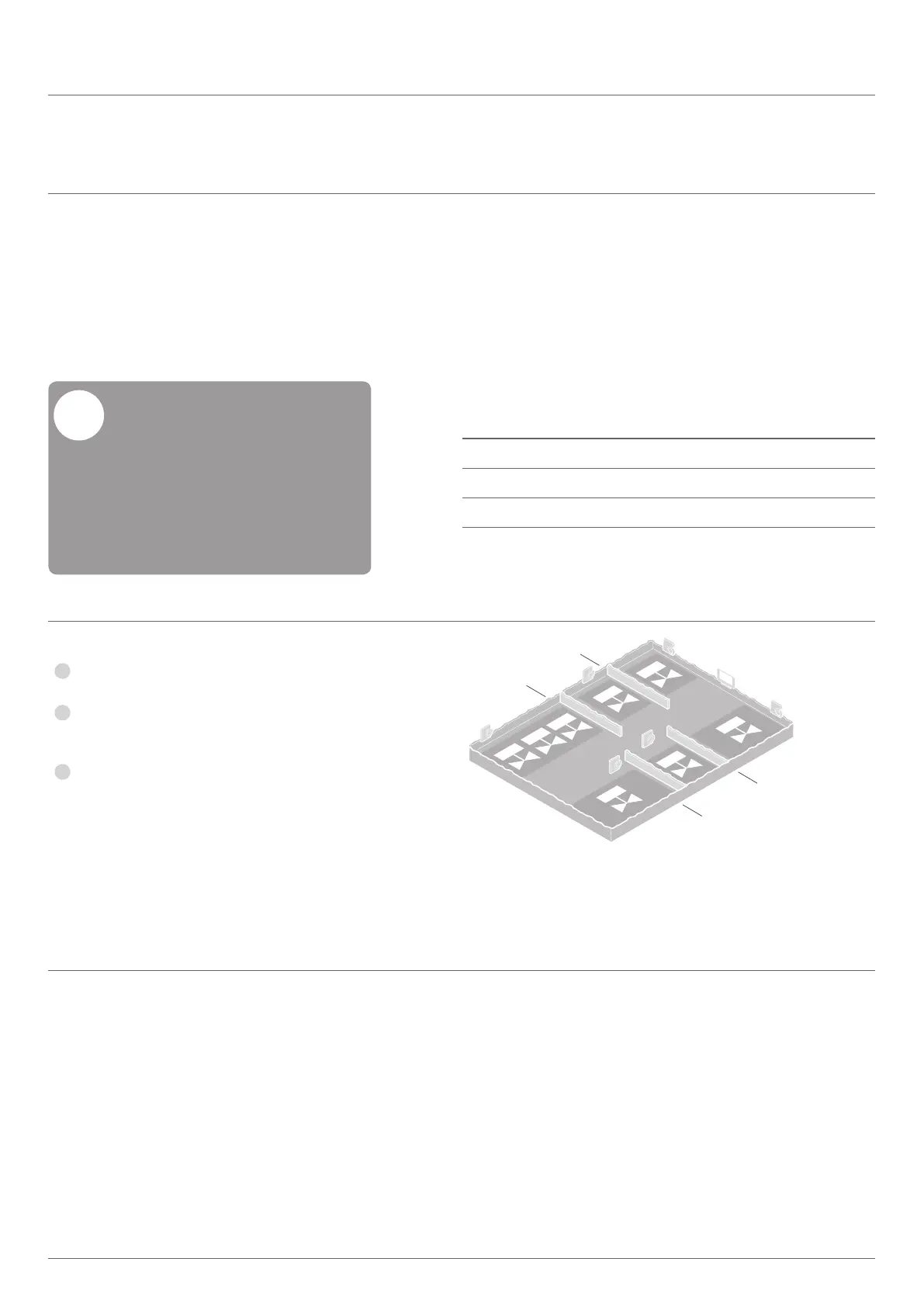

Explication concernant cet exemple
• La zone d'habitation est couverte par 6 zones de
température. Pour cette structuration, le module
supplémentaire HCS80 est nécessaire.
• Le régulateur de zone commande
8 moteurs thermiques.
Manger
Cuisine
Salle de bains
Zone 5
Zone 6
Zone 4
Zone 2
Zone 3
Zone 1
Salon
Couloir
Dormir
WC
Montage et installation
