Honeywell HCE80 - Inbedrijfstelling

Montage en installatie
42
Externe antenne installeren
Er kunnen maximaal drie zoneregelaars op
een antenne worden aangesloten.
1
Installeer de externe antenne uitsluitend buiten
metalen behuizingen (bv. schakelkasten).
2
Monteer de antenne op een geschikte
locatie in de buurt van de zoneregelaar.
3
Strip de aansluitingen over 5,5 mm
(zie uitklappagina Fig. 5).
14
Sluit de antenne aan (zie uitklappagina Fig. 4 (9)):
afscherming op klem 2, tweede ader op klem 1.
Let daarbij op de juiste polariteit, anders
kan de antenne beschadigen.
5
Sluit de klemmen.
Gebruik van meerdere zoneregelaars
Bij gelijktijdig gebruik van meerdere zoneregelaars,
mag op slechts één regelaar een antenne
zijn aangesloten (intern of extern).
Behuizing sluiten
1
Breng het deksel op de behuizing
aan (zie uitklappagina).
2
Laat de kliksluitingen links en rechts vastklikken.
3
Draai de schroef aan de bovenzijde vast.
Inbedrijfstelling
Bij de inbedrijfstelling worden
temperatuurvoelers (met instelknop) en zo
nodig de tijdprogramma's van de centrale
bedieningstoestellen aan de temperatuurzones
van de zoneregelaar toegewezen.
1
Sluit de zoneregelaar aan op de netvoeding.
De LED voor de netspanning (POWER) brandt.
LED's op de zoneregelaar
De LED's van de zoneregelaar (zie uitklappagina
Fig. 3 (1, 2, 3)) geven de bedrijfsstanden aan van de
zoneregelaar en de geïnstalleerde temperatuurzones.
LED
Weergave
Betekenis
POWER (groen) Brandt Normaal bedrijf
(rood)
Brandt Algemene storing
Knippert Storing antenne
(oranje)
Knippert snel Geen toestel geïnstalleerd
In normaal bedrijf geven LED's 1...8 de stand van de
thermische motoren aan (zie uitklappagina Fig. 3 (7)).
LED's 1...8 Betekenis
Groen Thermische motor open
Uit Thermische motor gesloten

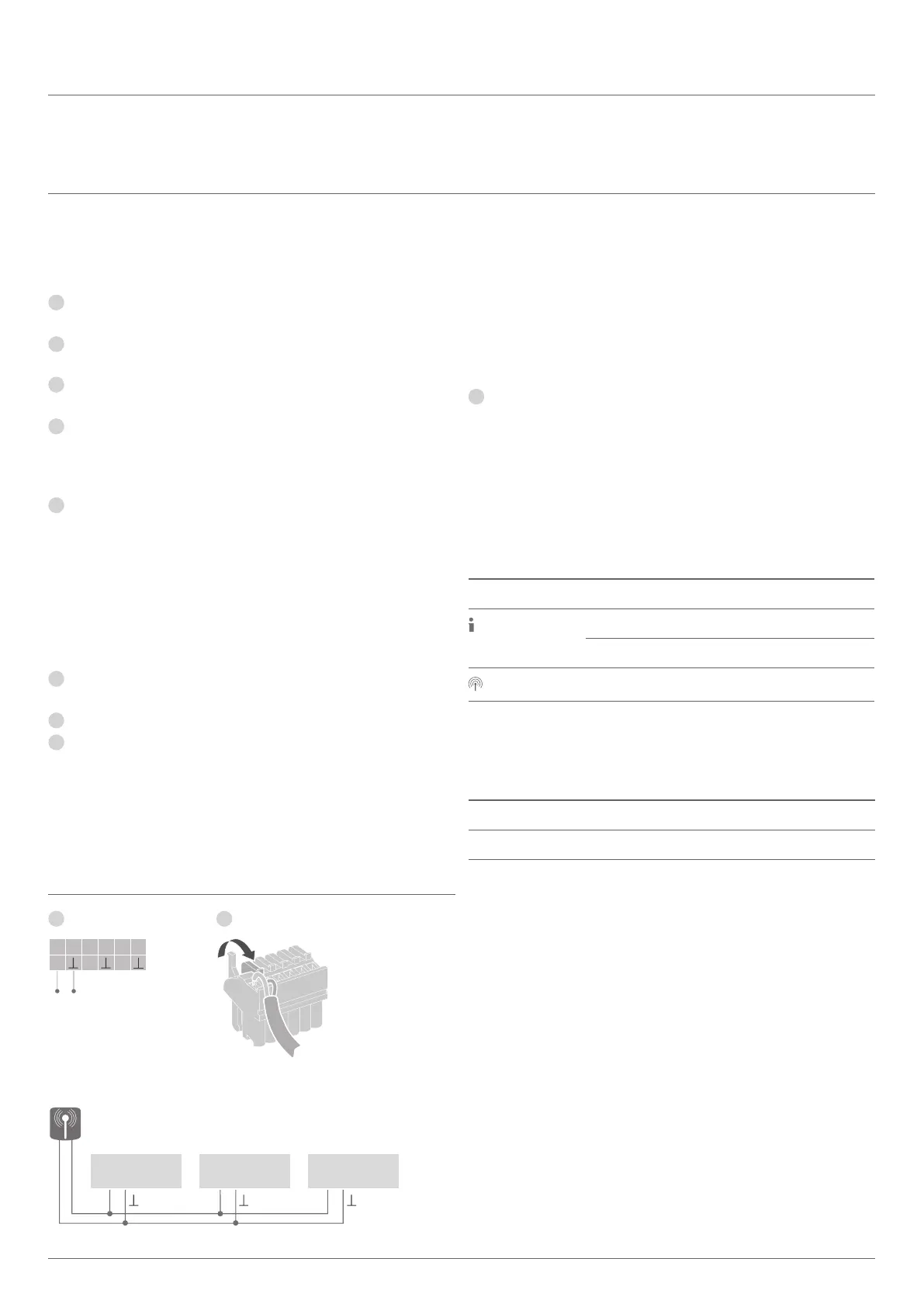

Regelaar 1 Regelaar 2 Regelaar 3
B+ B+ B+
2
1
1 21
21
2
Antenneaansluiting
5
14
B+ H/C TW
123456
Bekabeling –
vervolg
