Honeywell HCE80 Mounting And Operation Manual

Montage en installatie
40
Toegestane kabeltypen en -lengten
Thermische motoren
Uitwendige kabeldiameter min. 3,5 mm / max. 5,3 mm
Kabellengte max. 400 m
Kerndiameter max. 1,0 mm²
Striplengte 4 mm
Klembereik van de
aansluitklem
0,07–1,33 mm²;
flexibele aders
Net- en pompaansluiting 230 V AC
Uitwendige kabeldiameter
min. 8,0 mm / max. 11 mm
Kabellengte
max. 100 m
Kerndiameter max. 1,5 mm²
Striplengte 7 mm
Klembereik van de
aansluitklem
0,50–2,50 mm²;
flexibele/massieve
aansluiting
0,50–1,50 mm²;
flexibel, met adereindhulsen
Antenneaansluiting
Kabellengte
Max. 30 m
Kerndiameter JE-LiYCY 2 x 2 x 0,5 mm²;
JE-Y(St)Y Ø 2 x 2 x 0,8 mm;
2 x 0,5 mm²
Striplengte 5,5 mm
Klembereik van de
aansluitklem
0,07–1,54 mm²
Verwarmen/koelen, ketelsturing
Kabellengte
Max. 100 m
Kerndiameter JE-LiYCY 2 x 2 x 0,5 mm²;
JE-Y(St)Y Ø 2 x 2 x 0,8 mm;
2 x 0,5 mm²
Striplengte 5,5 mm
Klembereik van de
aansluitklem
0,07–1,54 mm²

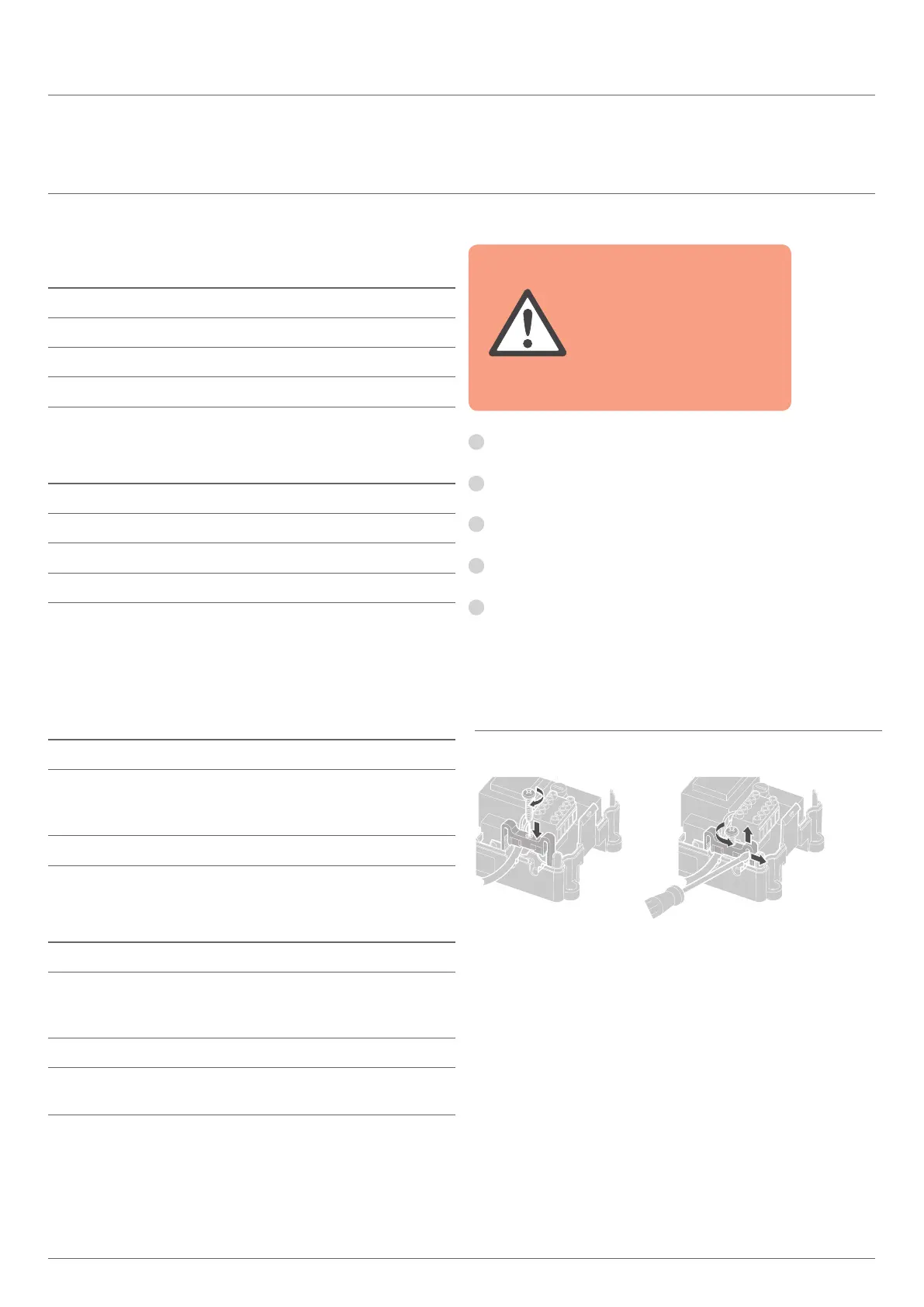

Netkabel aansluiten
GEVAAR Levensgevaar door
elektrische schok!
Niet-afgeschermde
contacten met netspanning.
f Controleer dat de
kabel niet onder
spanning staat.
1
Selecteer een passende kabel voor de
netaansluiting uit te toegestane kabeltypen.
2
Strip de aansluitingen over 7 mm
(zie uitklappagina Fig. 7).
3
Sluit de kabel aan op de aansluitklem
(zie uitklappagina Fig. 4 (12)).
4
Steek de aansluitklem in aansluiting(12)
(zie uitklappagina Fig. 4).
5
Borg de kabel met de kabelklem.
Bekabeling
Montage Demontage
