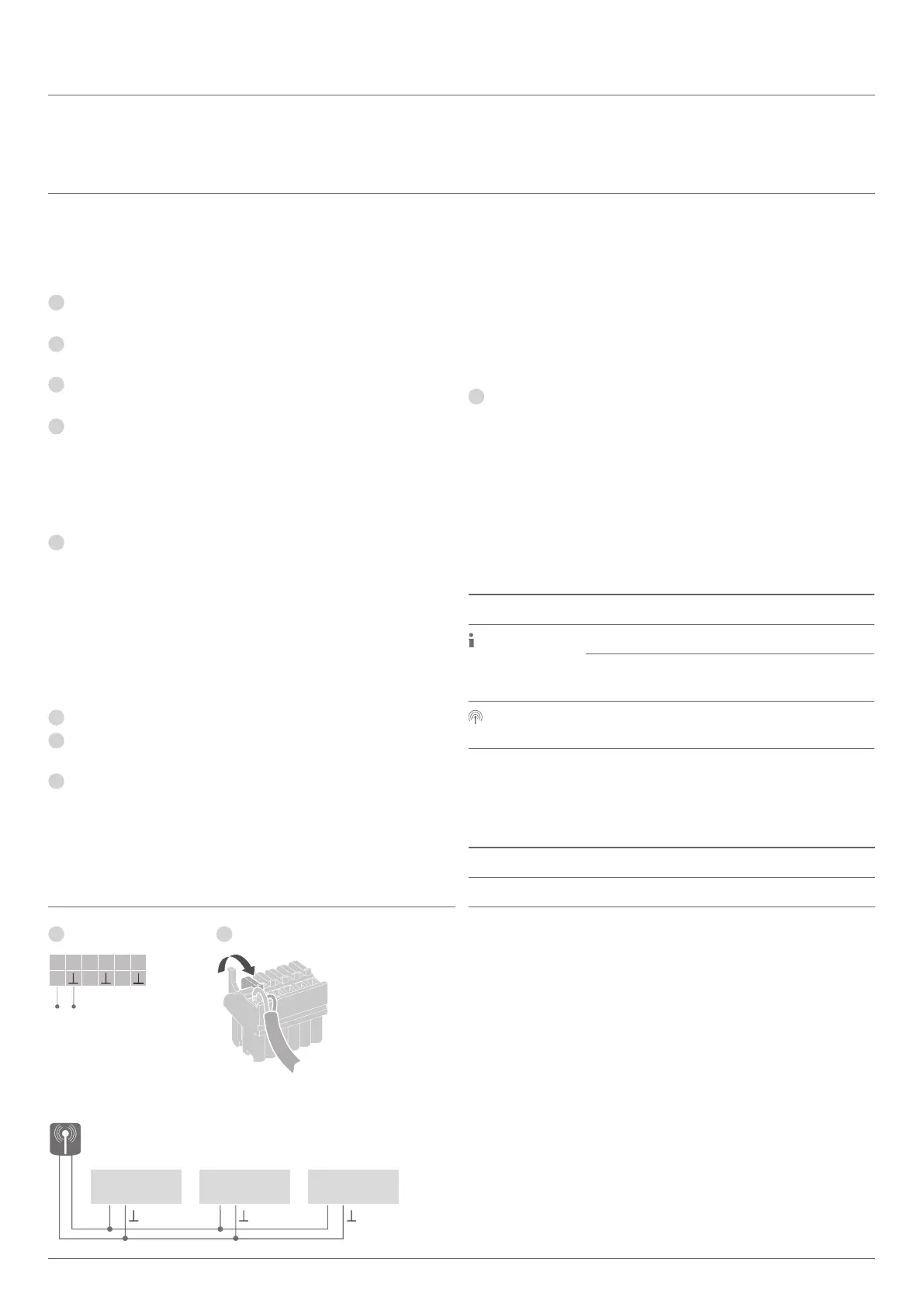

HCE80(R) / HCC80(R) Montage et fonctionnement
71
Installer l'antenne externe
On peut raccorder jusqu'à trois régulateurs
de zone à une antenne.
1
Installez l'antenne externe uniquement en dehors de
boîtiers métalliques (p. ex. armoires électriques).
2
Montez l'antenne à un endroit approprié
à proximité du régulateur de zone.
3
Dénudez les raccordements sur
5,5 mm (voir rabat Fig. 5).
14
Raccordez l'antenne selon le graphique suivant (voir
rabat Fig. 4 (9)):
blindage à la borne 2, deuxième conducteur à la
borne 1.
Veiller ce faisant à la polarité correcte, sinon
il y danger de destruction de l’antenne.
5
Fermez les pinces.
Fonctionnement avec plusieurs régulateurs de zone
En cas de fonctionnement simultané de plusieurs
régulateurs de zone, une antenne (interne ou externe)
ne doit être raccordée qu'à un seul régulateur.
Fermer le boîtier
1
Placez le couvercle du boîtier (voir rabat).
2
Laissez s'encliqueter les fermetures
à ressort à gauche et à droite.
3
Serrez à fond la vis à la face supérieure.
Mise en service
Lors de la mise en service, les combinés
d'ambiance et le cas échéant les programmes
des modules d'ambiance programmables
centraux sont affectés aux zones de
température du régulateur de zone.
1
Raccordez le régulateur de zone à
la tension d'alimentation.
La LED de la tension de réseau (POWER) s'allume.
Affichages LED sur le régulateur de zone
Les LED du régulateur de zone (voir rabat Fig. 3 (1, 2,
3)) indiquent les modes de fonctionnement du régulateur
de zone et des zones de température installées.
LED
Affichage
Signication
POWER (vert) S'allume Fonctionnement normal
(rouge)
S'allume Défaut collectif
Clignote Indication de défaut
à l'antenne
(orange)
Clignotement
rapide
Pas d'appareil installé
En fonctionnement normal, les LED 1...8 indiquent la
position des moteurs thermiques (voir rabat Fig. 3 (7)).
LED 1...8 Signication
Vert Moteur thermique ouvert
Eteinte Moteur thermique fer
Régulateur 1Régulateur 2Régulateur 3
B+ B+ B+
2
1
1 21
21
2
Raccordement d'antenne
5
14
B+ H/C TW
123456
