Montage et installation
70

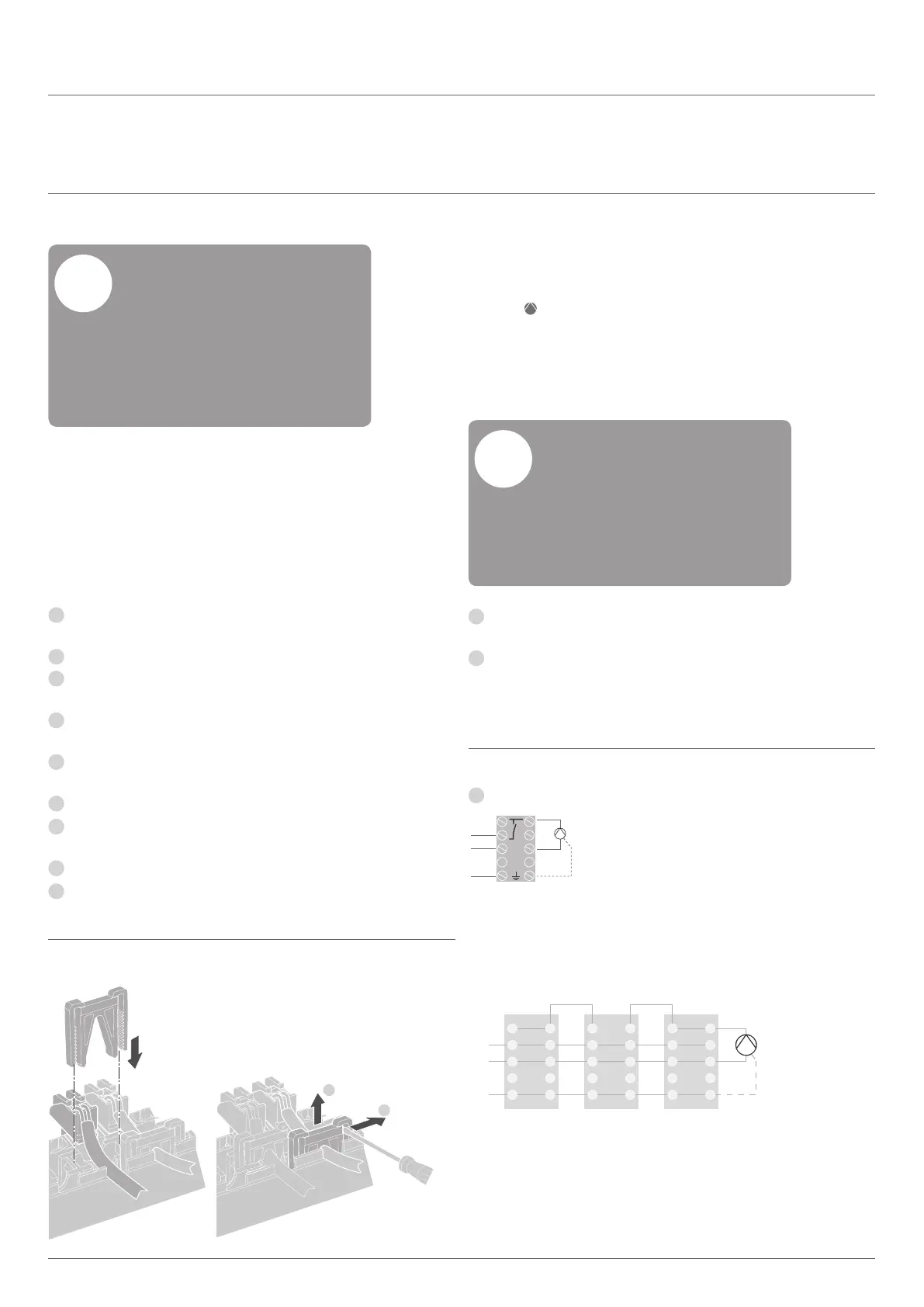

Raccorder les moteurs thermiques
Détérioration du régulateur de zone.
Respectez les caractéristiques techniques
des moteurs thermiques:
au total courant maximal de 3 A, courant
permanent par zone 250mA.
!

Chaque zone peut commander jusqu'à 3 moteurs
thermiques. On peut raccorder directement 3
servomoteurs pour la zone 1, 2 pour la zone 2 et 1 pour
chacune des zones 3 à 5. Pour le module d'extension, 1
raccordement est présent pour chacune des zones 6 à 8.
S'il faut raccorder plus de 11 moteurs thermiques
au régulateur de zone, les câbles des servomoteurs
doivent être câblés dans un boîtier de distribution.
1
Tirez le cas échéant les câbles des
servomoteurs vers le boîtier de distribution.
2
Câblez les lignes des moteurs thermiques.
3
Avec une pince coupante, cassez les
ouvertures pour les câbles dans le boîtier.
14
Dénudez les raccordements sur
5,5 mm (voir rabat Fig. 6).
5
Insérez les câbles de raccordement des moteurs
thermiques dans les ouvertures de câbles des fiches.
6
Fermez les pinces.
7
[Insérez les fiches dans les douilles des zones
correspondantes (voir rabat Fig. 4 (Z1...Z8)).
8
Pincez les câbles dans la décharge de traction.
9
Fixez les câbles avec le serre-câble.
Raccorder la pompe
(
230 V AC
)
Dès qu'une zone est active, la pompe est enclenchée
avec temporisation. Dès que toutes les vannes
sont fermées, la pompe se met hors service.
La LED (voir rabat Fig. 3 (6)) s'allume
en vert lorsque la pompe tourne.
Le contact de pompe n'est pas libre de
potentiel. La pompe peut être raccordée
directement, voir schéma de câblage.
Détérioration du régulateur de zone.
Court-circuit en cas d'installation incorrecte
Raccordez tous les régulateurs
à la même phase.
!
1
Dénudez les raccordements sur
7 mm (voir rabat Fig. 7).
2
Raccordez la pompe (voir rabat Fig. 4 (12)).
Montage Démontage
1
2
Câblage –
suite
Regler 1
L
N
PE
PE
N
Pumpe
Regler 2 Regler 3
Raccordement de la pompe
2
Pompe
PE
L
N
PE
