HCE80(R) / HCC80(R) Montage et fonctionnement
67

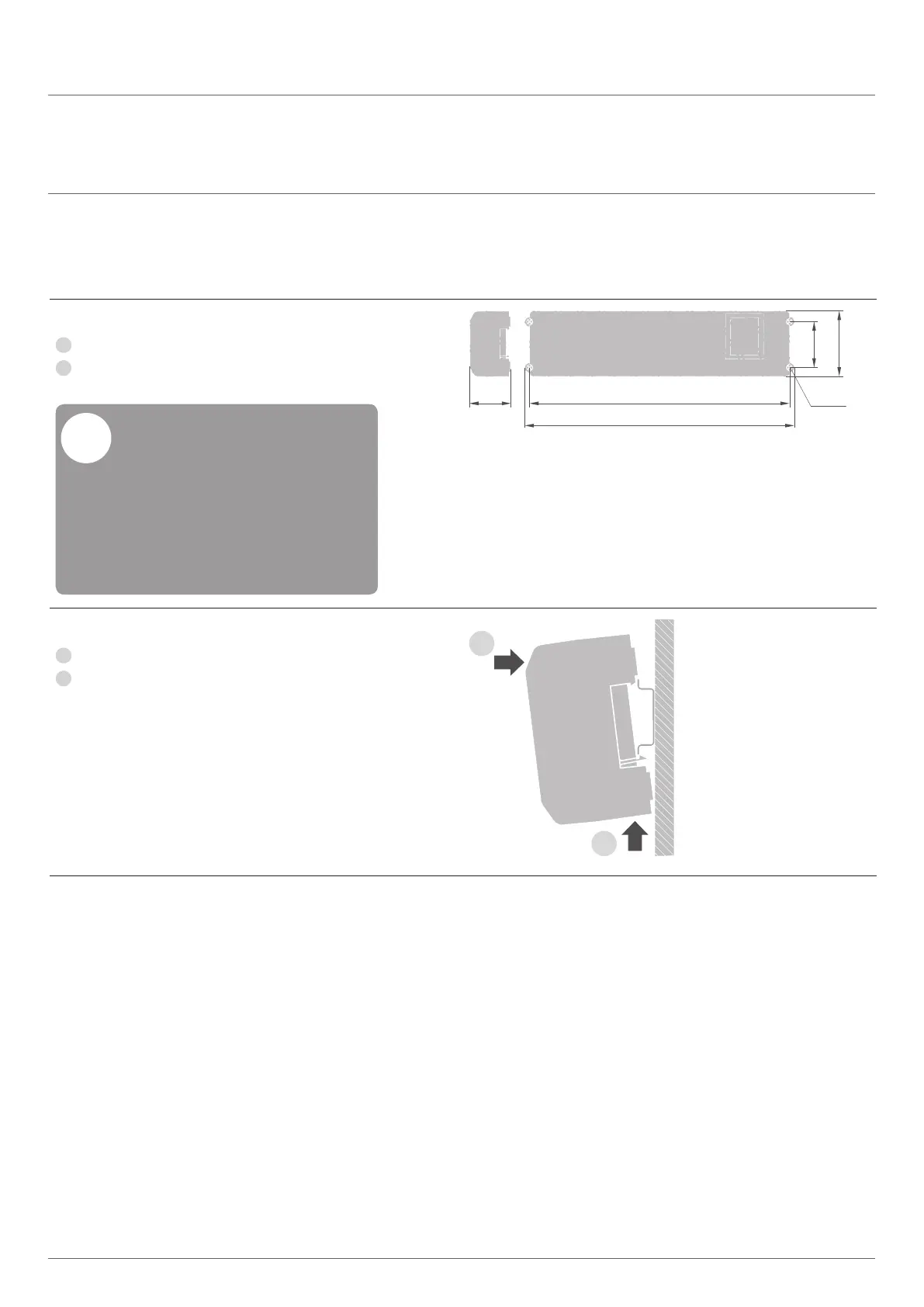

Le régulateur de zone peut être monté à l'intérieur ou à l'extérieur du coffret de distribution.
Le régulateur de zone comporte 4 trous de montage de 4,2 mm de diamètre.
Montage mural
1
Tracez, forez et chevillez les trous de fixation.
2
Vissez le régulateur de zone.
Respectez la hauteur de montage
de 52 mm du régulateur de zone!
Si le régulateur de zone est monté sur
chant, le transformateur doit être en haut
an de pouvoir évacuer la chaleur.
!
57
337
85
349.5
52. 0
Æ 4.2
Montage sur rail DIN
1
Placez le boîtier par en bas sur le rail DIN (1).
2
Pressez le boîtier vers le haut jusqu'à
ce qu'il se verrouille (2).
2
1
Monter le régulateur de zone
