HYDAC ELECTRONIC ETS 300 - 12 Anschlussbelegung; Versorgungsspannung, Schaltausgänge, Analogausgang

14 ETS 300
Stand:29.01.2014 HYDAC ELECTRONIC GMBH Mat. Nr.: 669651 D
12 Anschlussbelegung
12.1 VERSORGUNGSSPANNUNG, SCHALTAUSGÄNGE, ANALOGAUSGANG

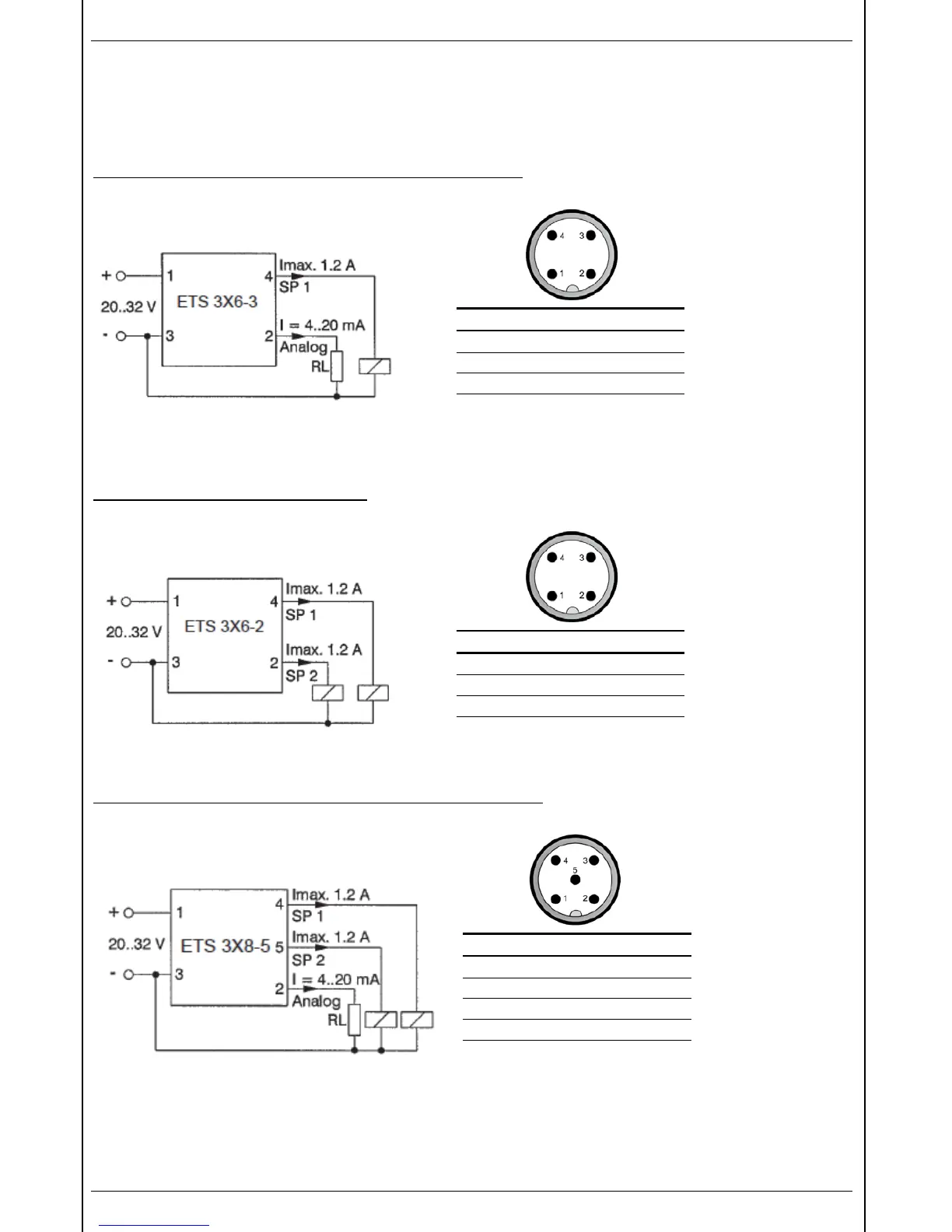

Ausführung mit 1 Schaltausgang und 1 Analogausgang
Stecker 4-pol. M12x1
Pin
1 + U
B
2 Analog
3 0 V
4 SP 1
Ausführung mit 2 Schaltausgängen
Stecker 4-pol. M12x1
Pin
1 + U
B
2 SP 2
3 0 V
4 SP 1
Ausführung mit 2 Schaltausgängen und 1 Analogausgang
Stecker 5-pol. M12x1
Pin
1 + U
B
2 Analog
3 0 V
4 SP 1
5 SP 2
