14.2 FÜR DEN MECHANISCHEN ANSCHLUSS

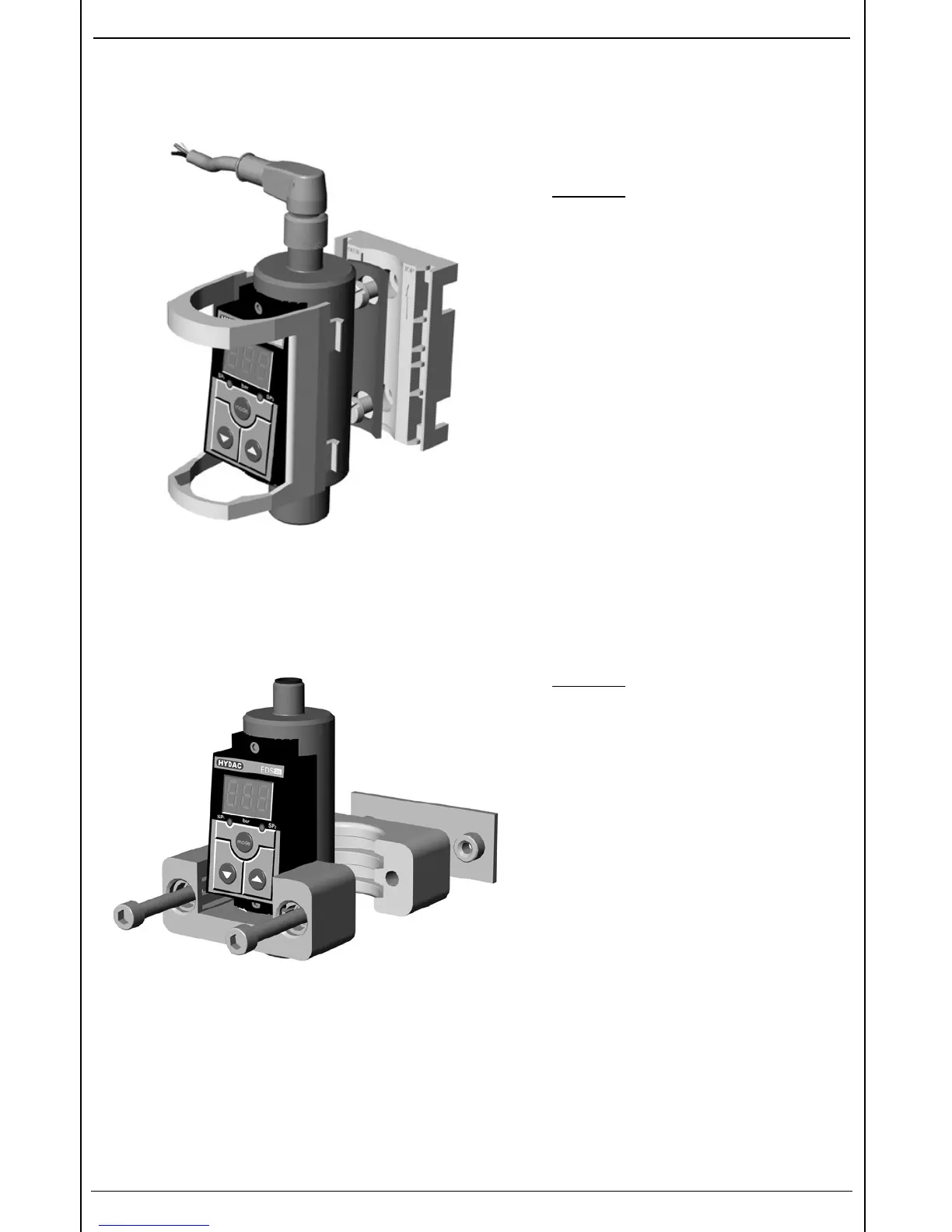

ZBM 300 Schelle zur Wandbefestigung des ETS 300 (Werkstoff Polypropylen)
Montage:
• Dämpfungsstreifen in die Vertiefung
der Bodenplatte einkleben.
• Bodenplatte montieren, die
Oberseite ist durch Beschriftung
"OBEN", "TOP" und 2 Pfeile
gekennzeichnet.
• ETS 300 einsetzen.
• Schellenspange aufsetzen (nur in
einer Lage möglich) und an den
Bügeln festdrücken bis diese
einrastet.
ZBM 310 Schelle zur Wandbefestigung des ETS 300
(Werkstoffe: Polypropylen, Aluminium AlSi12, Stahl)
Montage:
• Grundplatte (Stahl) anschweißen
• ETS 300 gemäß Abbildung
montieren.
