HYDAC ELECTRONIC ETS 300 - Einstellbereiche für die Schaltausgänge; 8 Grundeinstellungen; Ändern der Grundeinstellungen

ETS 300 9
Stand: 29.01.2014 HYDAC ELECTRONIC GMBH Mat. Nr.: 669651 D
7.4 EINSTELLBEREICHE FÜR DIE SCHALTAUSGÄNGE
Schaltpunktfunktion
Senso
r
Einheit Anzeigebereich Schaltpunkt Hysterese Schrittweite*
ETS 320
°C -25 .. 100 -22 .. 100 1 .. 123 1
°F -13 .. 212 -10 .. 212 1 .. 223 1
ETS 380
°C -30 .. 150 -27 .. 150 1 .. 178 1
°F -22 .. 302 -16 .. 302 2 .. 320 2
Fensterfunktion
Senso
r
Einheit
A
nzeigebereich Unterer
Schaltwert
Oberer
Schaltwert
Schrittweite*
ETS 320
°C -25 .. 100 -23 .. 99 -22 .. 100 1
°F -13 .. 212 -11 .. 211 -10 .. 212 1
ETS 380
°C -30 .. 150 -28 .. 149 -27 .. 150 1
°F -22 .. 302 -18 .. 300 -16 .. 302 2
* Alle in der Tabelle angegebenen Bereiche sind im Raster der Schrittweite einstellbar.
8 Grundeinstellungen
Zur Anpassung an die jeweilige Applikation kann das Verhalten des ETS 300 über mehrere
Grundeinstellungen verändert werden. Diese sind zu einem Menü zusammengefasst.

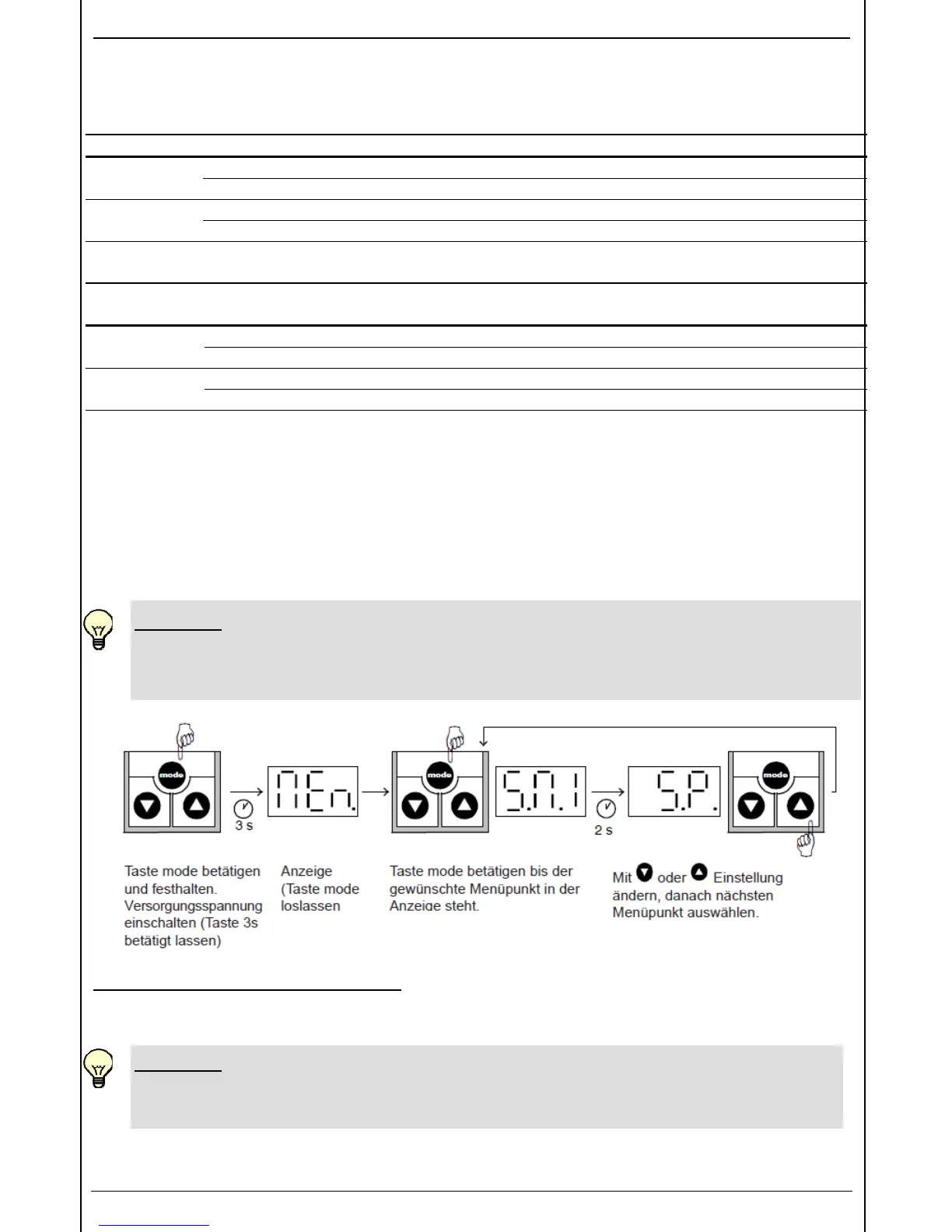

8.1 ÄNDERN DER GRUNDEINSTELLUNGEN
HINWEISE:
• Bei aktiviertem Menü werden keine Schaltfunktionen ausgeführt.
• Versorgungsspannung abschalten oder Gerät von der Versorgungsspannung trennen.
Beenden des Grundeinstellungsmenüs:
Den Menüpunkt "END" anwählen, die Einstellung auf "YES" stellen, der ETS 300 kehrt nach 2s in
den normalen Anzeigemodus zurück.
HINWEISE:
• Erfolgt ca. 50 Sekunden lang keine Tastenbetätigung, wird das Menü automatisch
beendet, ohne dass eventuelle Änderungen wirksam werden.
(Übersicht siehe 8.2)
