HYDAC ELECTRONIC ETS 300 - Pour Le Raccordement Mécanique

ETS 300 19
Edition: 29.01.2014 HYDAC ELECTRONIC GMBH Code article: 669651 F
14.2 POUR LE RACCORDEMENT MÉCANIQUE

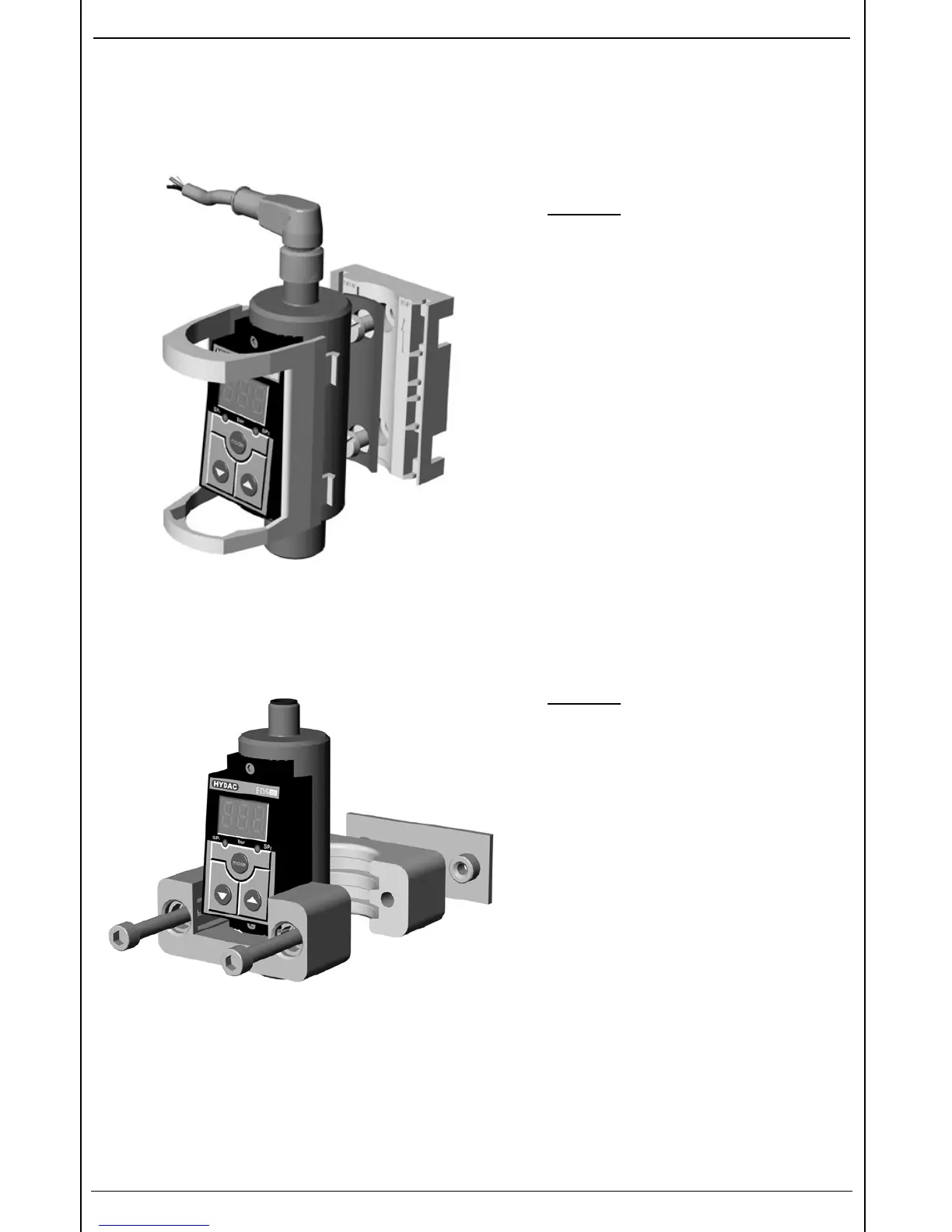

ZBM 300 Collier de fixation murale pour l'ETS 300 (matériau: polypropylène)
Montage:
• Coller la bande anti-vibrations dans
le creux du socle.
• Monter le socle (le haut est repéré
par "OBEN", "TOP" et deux flèches).
• Positionner l'ETS 300.
• Mettre le collier de serrage en place
(un seul sens possible) et clipser
celui-ci sur le socle.
ZBM 310 Collier de fixation murale pour l’ETS 300
(matériaux: polypropylène, aluminium AlSi12, acier)
Montage:
• Souder la plaque en acier sur le
support mécanique
• Monter l'ETS300 suivant
l'illustration.
