Câble d’interface de machine avec diviseur de tension
22 809940 Bulletin de service sur le terrain Powermax45 XP
Installation des serre-câbles
Les serre-câbles préviennent l’interférence électrique en maintenant le câble du connecteur
à 4 contacts à l’écart des composants électriques. S’assurer d’installer correctement les
serre-câbles.
Si des serre-câbles sont déjà installés sur la source de courant plasma, passer directement
à Installation du câble d’interface de machine avec le panneau diviseur de tension àlapage23.
1. Placer la source de courant plasma de façon à ce que la carte à circuits imprimés de la source
de courant soit face à vous.

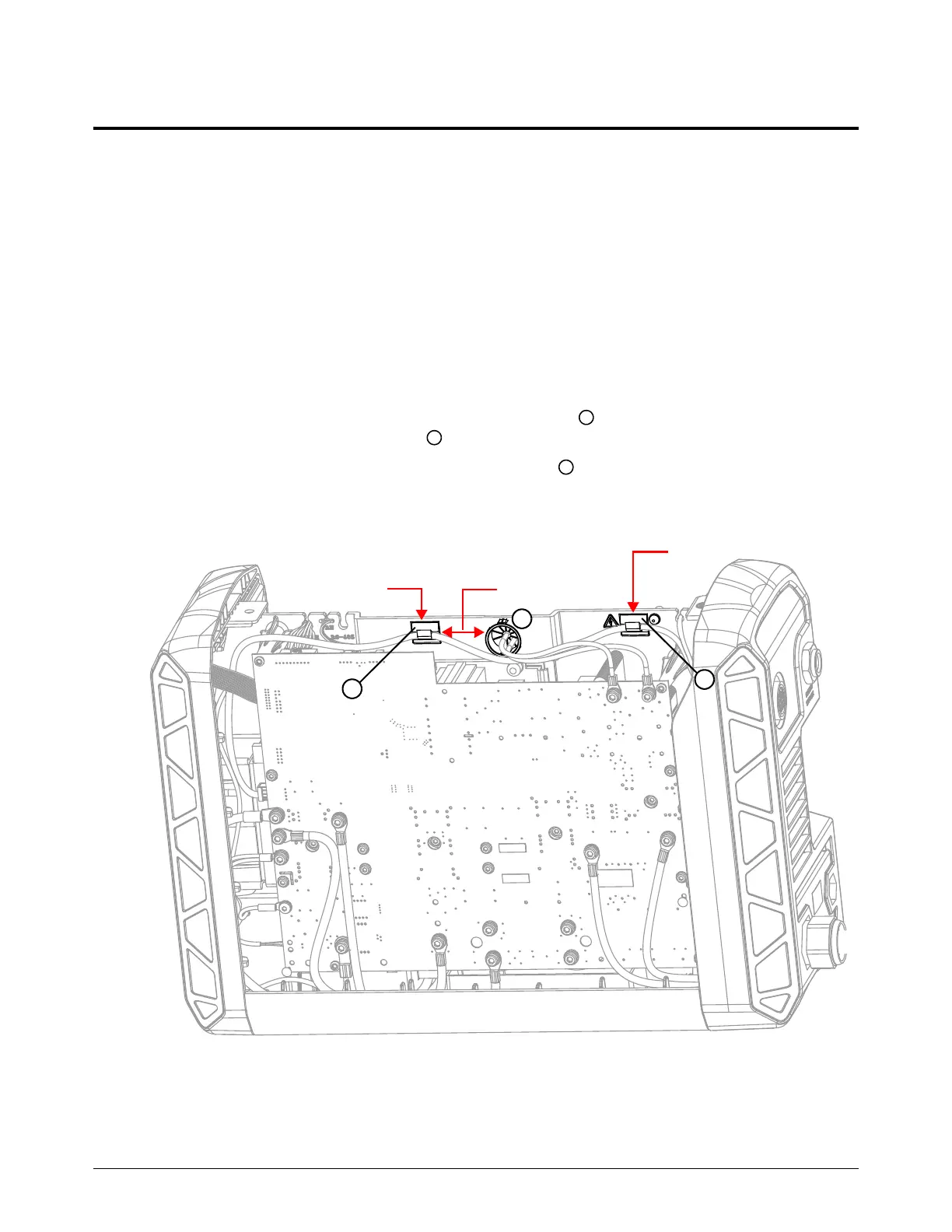

2. Coller les serre-câbles au panneau central en orientant l’ouverture des serre-câbles vers le haut.
Le câble du connecteur à 4 contacts est illustré en guise de référence.
a. Retirer la pellicule adhésive de l’un des serre-câbles puis coller le serre-câble 25 mm
à gauche du passe-fil du milieu et 2 mm sous le bord du panneau central.
b. Retirer la pellicule adhésive de l’autre serre-câble puis coller le serre-câble entre
l’étiquette d’avertissement et la vis du panneau central, et 2 mm sous le bord du panneau
central.
