Manual de Instalação e Operação
4.2. ESQUEMA DE LIGAÇÃO DAS ENTRADAS
Ao conectar TP’s e ou TC’s lembre-se de que o primário será conectado a rede elétrica
e o secundário será conectado as respectivas entradas do equipamento. Todas as
medições para tensões acima de 500Vca e correntes acima de 5A precisam
necessariamente do uso de TP´s e TC´s.
A seguir está descrita as ligações que devem ser feitas nas entradas de sensoriamento
(tensão e corrente) para medições monofásicas a um elemento, ou trifásica a dois e três
elementos.
4.2.1. SENSOR DE CORRENTE
Assegure-se que a polaridade do TC não está invertida e seu comum não está
conectado para outra aplicação. É obrigatória também a conexão na ordem correta da fase

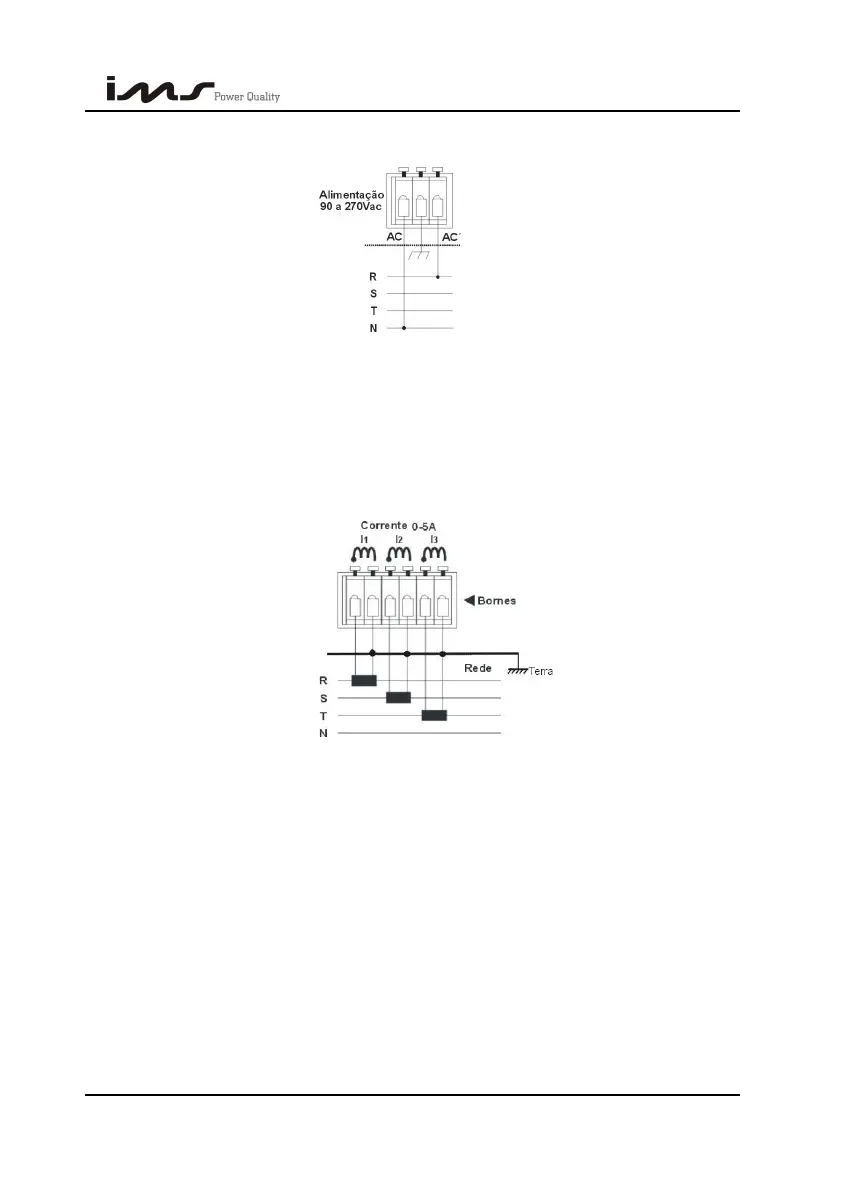

R (V1), fase S (V2) e fase T (V3). Ligue os TC’s aos bornes conforme a figura ao lado.
Ligação a três TC's:
Quando o Smart Cap 485 for programado para medição a dois (2) TC's não é
necessário à ligação do TC referente à fase V2 (I2). Porém nesta configuração de dois TC's
a corrente da fase V2 será calculada, e não medida, considerando que a rede esteja
equilibrada.
4.2.2. SENSOR DE TENSÃO
Assegure-se que a polaridade do TP não está invertida. É obrigatória também a conexão
na ordem correta da fase V1, fase V2 e fase V3. Ligue os TP’s aos bornes conforme a
ligação necessária escolhendo um dos diagramas a seguir.
SMART CAP 485 11
