Manual de Instalação e Operação

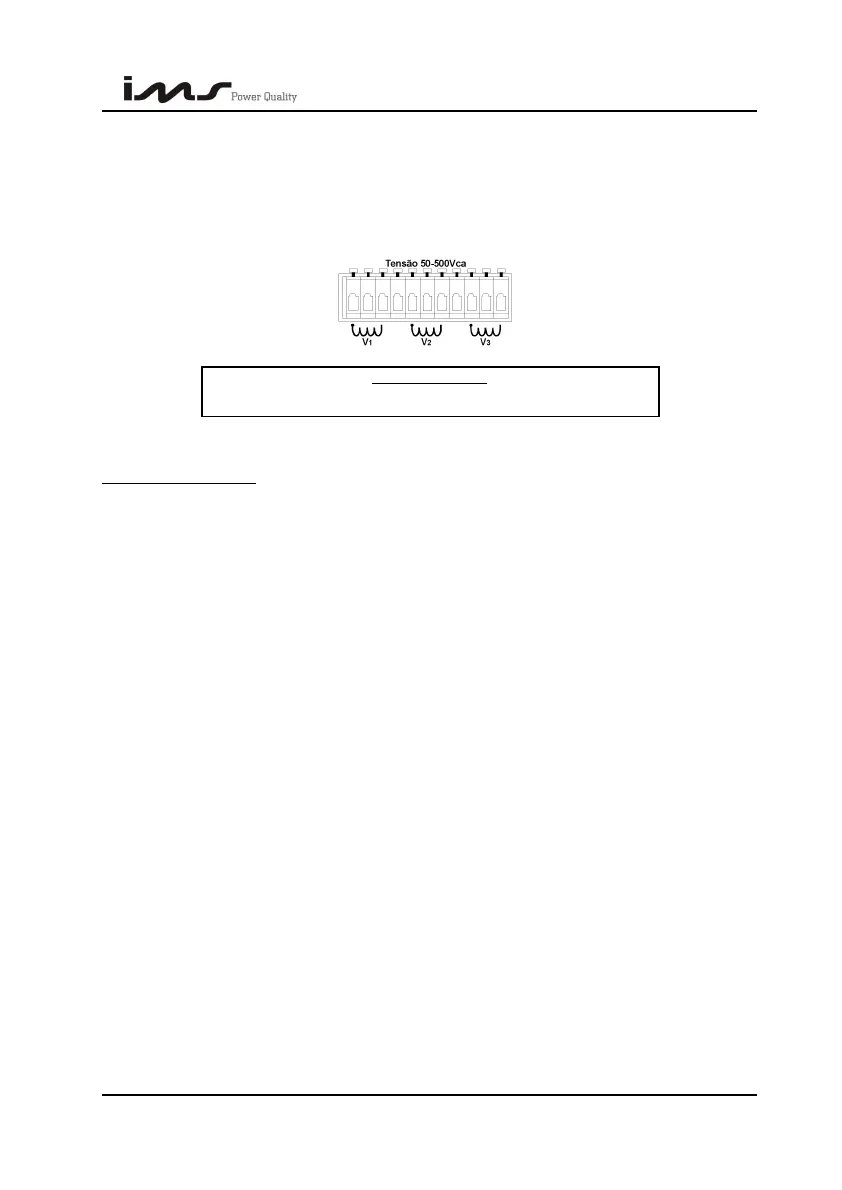

3.2.4. CONECTOR DOS SENSORES DE TENSÃO
Neste conector de 11 bornes é feita a ligação das entradas de sensoriamento de
tensão, sendo um par para cada sensor de tensão.
Normalmente, esta ligação é feita através de transformadores de tensão (TP’s). Se não
houver TP a ligação deve ser feita diretamente. Respeitando o limite máximo de 500 Vca
IMPORTANTE:
A tensão entre fases, neste conector, não deve ultrapassar a 500Vca.
4. INSTALAÇÃO
Antes de instalar o Smart Cap 485, certifique-se de que todos os requisitos para sua
instalação estão atendidos.
- Tipo de ligação a ser utilizada;
- TP’s ou TC’s necessários;
- Banco de capacitores adequados;
- Fases do sistema elétrico corretamente identificadas, instalações elétricas e
aterramento do sistema em perfeitas condições.
O Smart Cap 485 deve ser instalado em uma caixa ou painel que possua vedação
completa contra poeira e respingos de água. Esta caixa ou painel também deve protegê-lo
contra choques mecânicos, vibrações e altas temperaturas.
4.1. ALIMENTAÇÃO
O conector da entrada de alimentação permite a ligação com uma tensão de 90 a
270Vca a freqüência de 45 a 65Hz. Esta ligação é somente para a alimentação do
equipamento. O aterramento do equipamento também é feito neste conector.
O Smart Cap 485 não possui um botão “POWER ON”, é ligado no momento em que é
alimentado.
Evite ligar as bobinas de acionamento das contatoras na mesma fase de alimentação,
isto evita interferências sobre o circuito do equipamento.
