IMS Smart Cap 485 - Habilitação das Saídas; Configuração Do Banco de Capacitores; Alarmes

Manual de Instalação e Operação

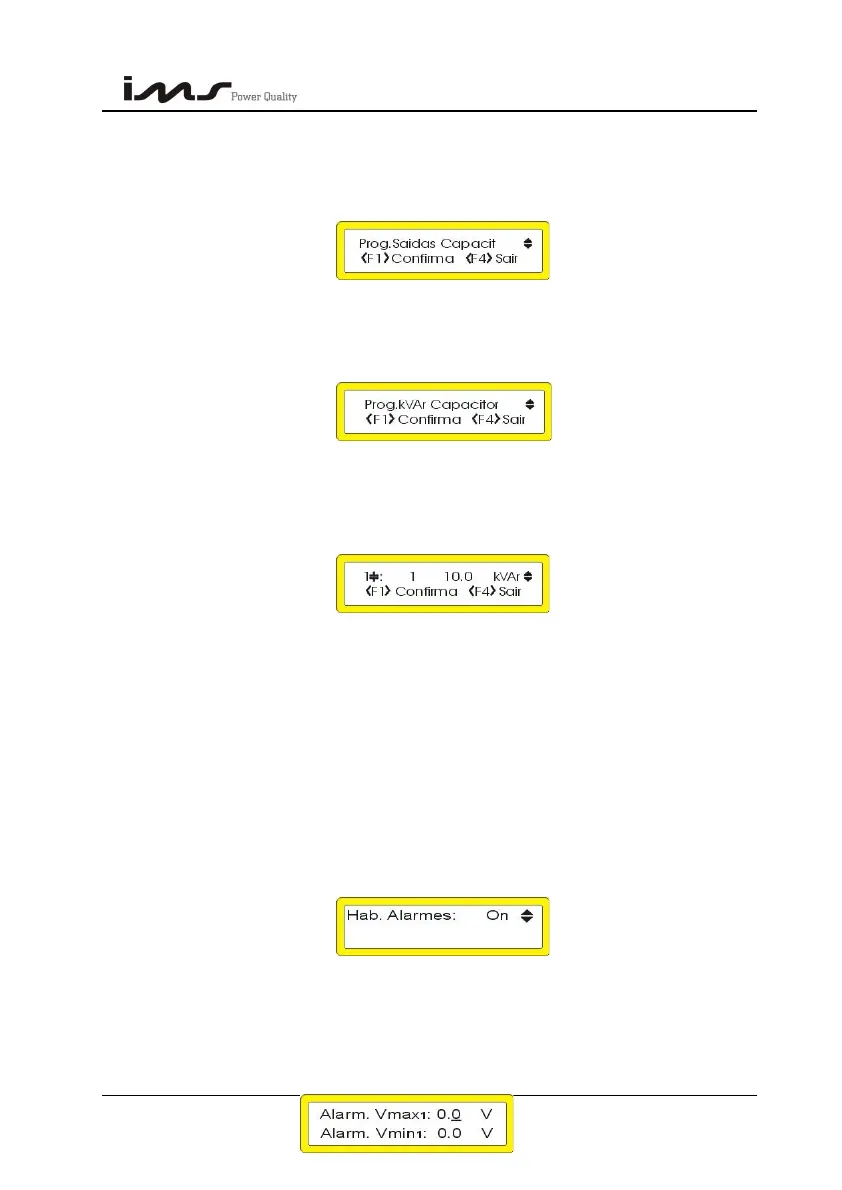

9.7.HABILITAÇÃO DAS SAÍDAS
Pressione F1 para entrar na programação.
Pressione a tecla ↑ para habilitar a saída desejada.
Pressione a tecla ↓ para desabilitar a saída desejada.
Pressione F1 para confirmar.
9.8.CONFIGURAÇÃO DO BANCO DE CAPACITORES
O valor da potência reativa de cada banco de capacitores deve ser configurado
corretamente. Vá para a tela abaixo utilizando a tecla F1 e as setas.
Pressione F1 para confirmar.
O número do banco de capacitores ativo para a alteração de valor aparece no canto
superior esquerdo, e o seu respectivo desenho fica piscando. Utilize as setas para acertar o
valor da potência reativa do respectivo banco de capacitor, e pressione F1 para passar para
o próximo banco. Para trocar de tela utilize F4.
O valor de cada banco de capacitores pode ser configurado num valor entre a faixa de
0,1kVAr e 999,9kVAr.
9.9.ALARMES
Para programar os alarmes:
Tecle ↑ (On) e confirme teclando “F1” e irá aparecer a tela abaixo
O cursor estará no valor máx1.
Proceda da mesma forma para os valores das telas a seguir (Vmax2, Vmin2, Vmax3,
Vmin3, Imax1, Imin1, Imax2, Imin2, Imax3, Imin3, FPmax1, FPmin1, FPmax2,
FPmin2,FPmax3, FPmin3, THD_V1, THD_V2,, THD_V3, ).
Para o alarme de THD a medição de harmônico deve estar habilitada.
SMART CAP 485 24
