IMS Smart Cap 485 - Painel Traseiro

Manual de Instalação e Operação

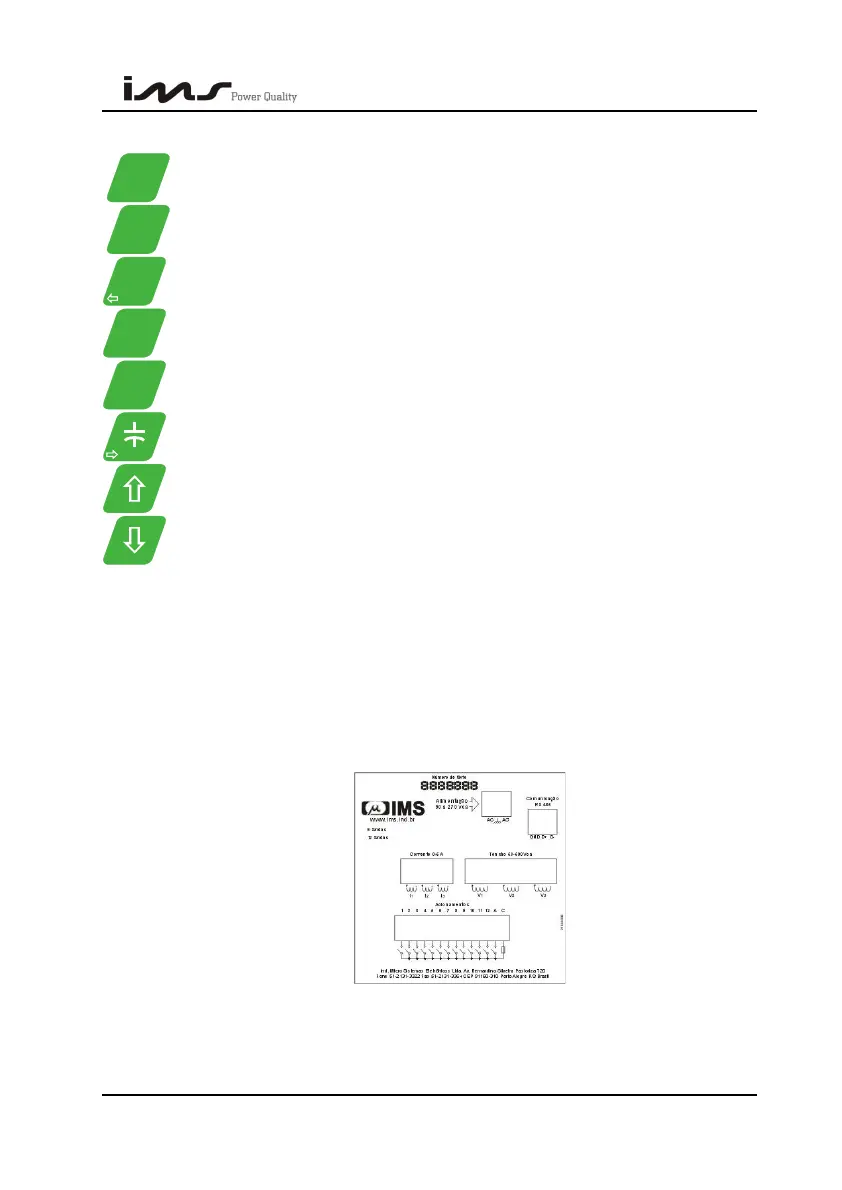

3.1.1. DESCRIÇÃO DAS TECLAS
Visualizar tensão e tipo de ligação, Tecla de segunda função F1
Visualizar corrente.
Visualizar fator de potência, potência reativa requerida, modo de
funcionamento ou deslocar o cursor para a esquerda
Visualizar potências
Visualizar Thd e harmônicas de tensão, e freqüência. Habilita harmônicas
Visualizar número de comutações, configurar parâmetros dos bancos
de capacitores ou deslocar o cursor para a direita.
Incrementa, ou passa para próxima tela.
Decrementa, ou passa para tela anterior. Ativa segunda função de outras
teclas.
3.2. PAINEL TRASEIRO
Através do painel traseiro são realizadas todas as conexões do Smart Cap 485.
A figura a seguir apresenta o seu painel traseiro.
SMART CAP 485 8
V
V
f1
A
f2
PF
PF
W
f4
W
THD
f3
THD
E
f0
