IMS Smart Cap 485 - Tensões; Correntes; Valores Totais (Trifásicos); Potências

Manual de Instalação e Operação

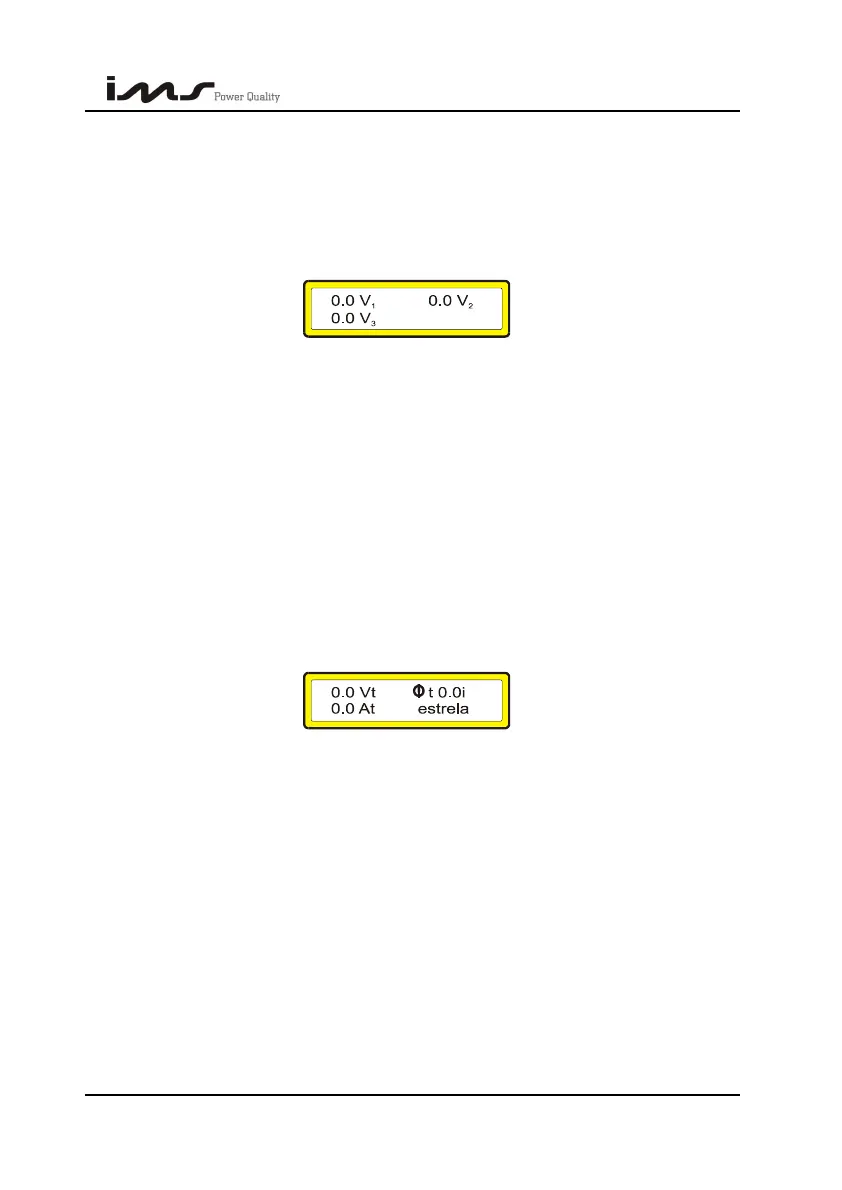

10.2. TENSÕES
Pressionando V será mostrado a tela com as medições de tensão por fase e também o
tipo de ligação (delta ou estrela).
Esta tela mostra os valores monofásicos da tensão, corrente e fator de potência quando
programado com 1 TC.
10.3. CORRENTES
Pressionando A será mostrado a tela com as medições de corrente por fase.
Esta tela mostra os valores monofásicos da tensão, corrente e fator de potência quando
for programado 1 TC.
10.4. VALORES TOTAIS (TRIFÁSICOS)
Estando nas telas de visualização de tensão ou corrente basta pressionar a tecla com a
seta para cima para ser exibida a tela de visualização de tensão, corrente e fator de
potência médios (trifásicos) e o tipo de ligação.
Esta tela é mostrada com os valores trifásicos da tensão, corrente e fator de potência,
considerando que o sistema esteja equilibrado, quando for programando com 1 TC.
10.5. POTÊNCIAS
Pressionando W será mostrado a tela com as medições trifásicas de potência (Wt),
potência aparente total (VAt) e potência reativa total (VArt).
Pressionando as setas ↓ e ↑ serão exibidas as telas com as medições de potência por
fase.
SMART CAP 485 27
