Pressione <↑> até que o valor da terceira casa seja igual a 8;
O Display estará mostrando: 800
Pressione <←> para avançar uma casa
O Display estará mostrando: _800;
Pressione <↑> até que o valor da quarta casa seja igual a 3;
O Display estará mostrando: 3800;
Pressione <←> para avançar uma casa
O Display estará mostrando: _3800;
Pressione <↑> até que o valor da quinta casa seja igual a 1;
O Display estará mostrando:13800;
Pressione <F1> para confirmar o novo valor;
9. MENU PROGRAMAÇÃO
Neste modo são programados os parâmetros de funcionamento do equipamento.
A forma de programação de todos os itens é como descrita no item 8.3. salvo
especificados.
Neste modo, se nenhuma tecla for pressionada o equipamento retorna ao modo
supervisor após 20 segundos.
A programação pode ser feita diretamente pressionando F0 e F1 e selecionando o
menor que deseja alterar, ou seqüencialmente, conforme a seguir.
A tecla "F4" retorna ao modo supervisor.

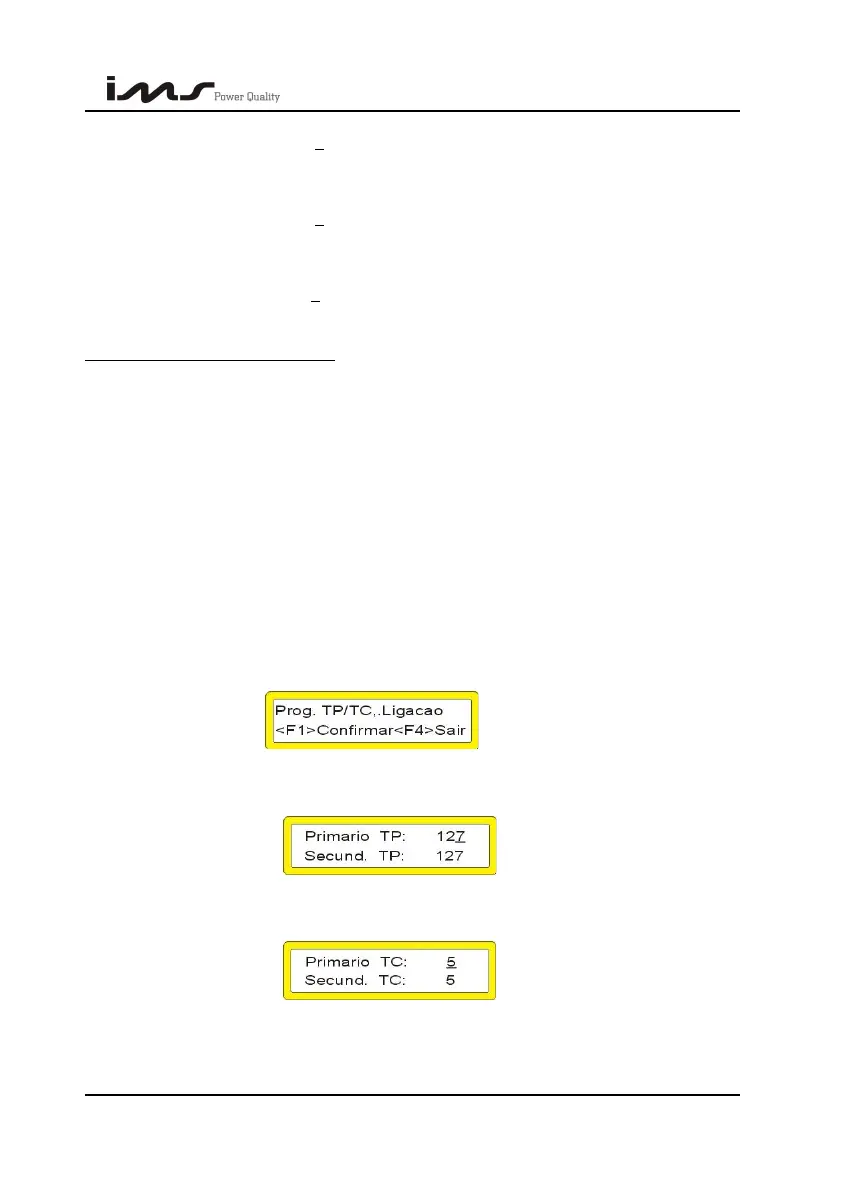

9.1. TP/TC, TIPO DE LIGAÇÃO E Nº DE ELEMENTOS
Pressione F0 e a seguir F1:
Pressione F1 novamente para entrar. na tela abaixo para configurar os itens descritos a
seguir.
Estes parâmetros mostram a relação de transformação de potencial de tensão . Valor,
max. 500kV e min.50V.
Relação de transformação de corrente. Max. 65000 e min. 1
Programe de acordo com a instalação do equipamento.
Tecle ↑ para ligação em Delta e ↓ para estrela.
