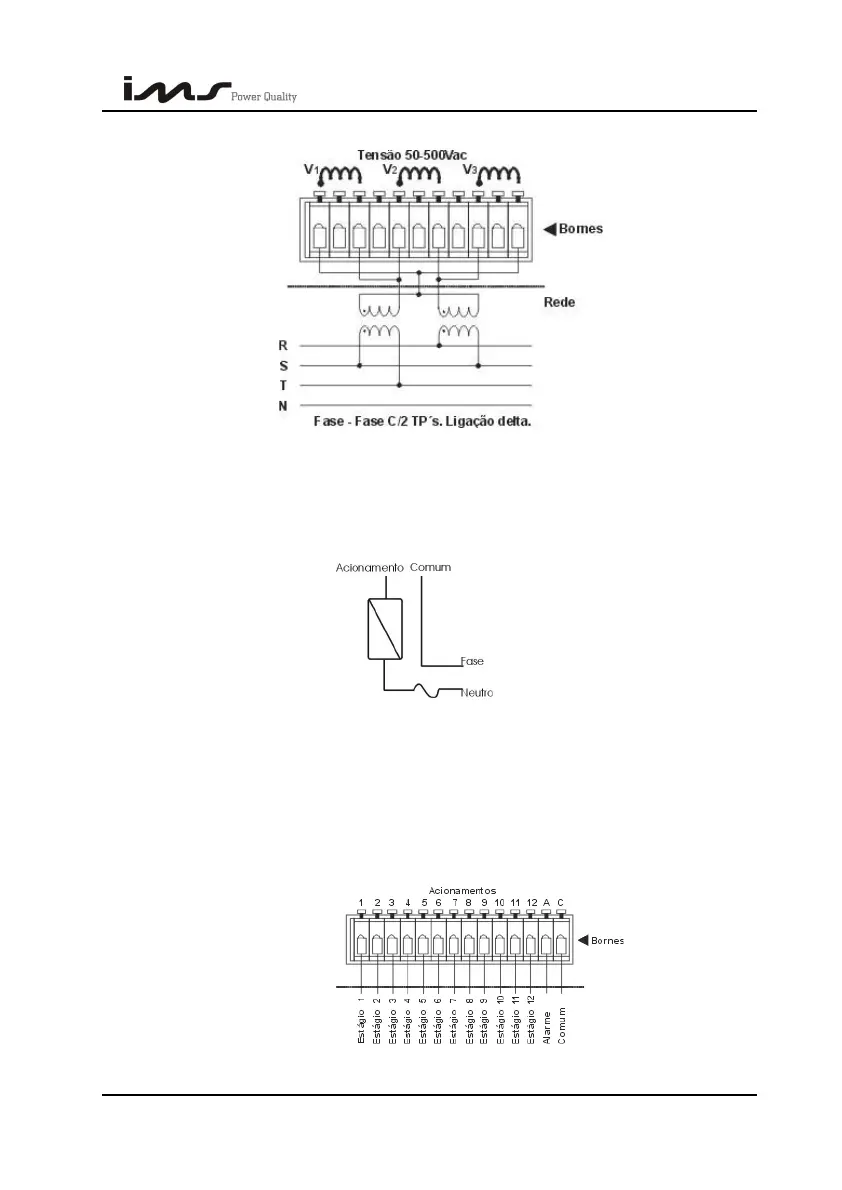

4.2.2.5. SENSOR DE TENSÃO FASE-FASE COM 2 TPS
4.3. ESQUEMA DE LIGAÇÃO DAS SAÍDAS
Cada Saída do controlador deve ter um circuito de proteção antes de ser ligado na
contadora.
Se possível, não utilize a mesma fase para a alimentação do aparelho e para a
alimentação das contatoras e instale supressores de ruído nas bobinas das contatoras. O
supressor de ruído deve ser feito conforme especificação do fabricante da contatora, ou no
caso de não haver pode ser um circuito RC série (R=100ohm e C=0,1uF).
Cada saída de acionamento possuí capacidade para acionar contatoras com até 105VA
de potência e corrente de partida menor ou igual a 10A. Por exemplo: contatoras modelo
Siemens 3TF54/55, WEG CW297/22, INEPAR JMC300, Scheneider-Telemecanique
LC1F330 ou equivalentes ou menores.
