Avenger Series Technical Manual 7610-003-34-01
Issued: 10-07-2007 Revised: N/A
SECTION 5: PARTS SECTION
23

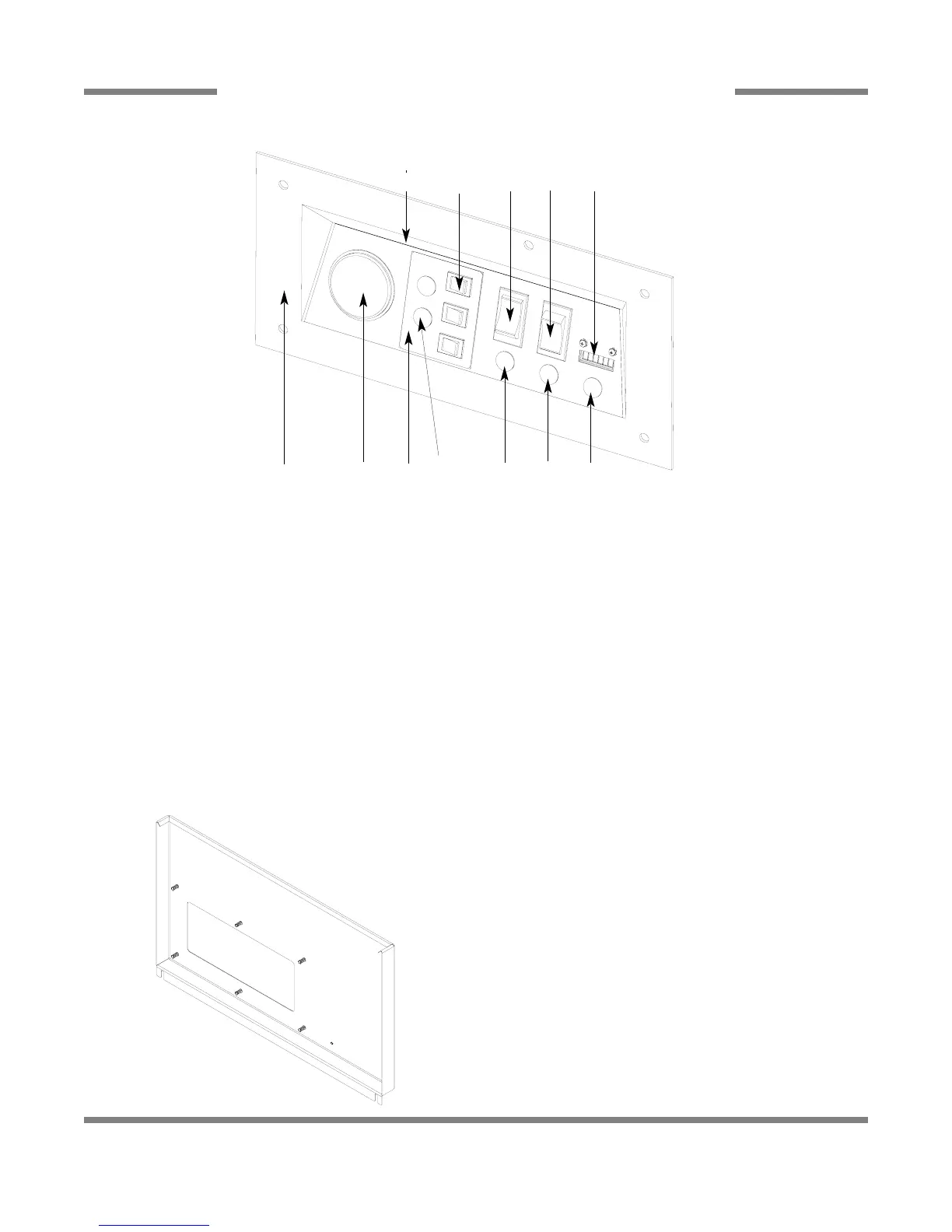

CONTROL PANEL ASSEMBLY/KICK PANEL WELDMENT - AVENGERLT
4
5
2
1
3
6
10
12
11
D
S
R
D - Detergent
S - Sanitizer
R - Rinse Aid
9 8 7
ITEM QTY DESCRIPTION Mfg. No.
1 1 Control Panel 09330-041-73-90
1 Decal, Control Panel 09905-031-73-95
6 Locknut, 1/4”-20 S/S Hex w/Nylon Insert 05310-374-01-00
2 1 Thermometer, 48” Rinse 06685-111-68-48
3 1 Plate, Switch Mounting 05700-011-80-40
1 Decal, Prime Switch 09905-011-49-52
4 Locknut, 6-32 Hex w/Nylon Insert 05310-373-03-00
4 1 Light, Red 05945-111-44-45
5 1 Light, Amber 05945-111-44-44
6 1 Light, Green 05945-111-44-43
7 1 Counter, 115V 05990-111-35-38
2 Screw, 4-40 x 1/4” Phillips Pan Head 05305-002-32-38
8 1 Switch, Auto-Manual 05930-301-49-00
9 1 Switch, On-Off 05930-011-49-55
10 3 Switch, Peripump 05930-011-49-54
11 2 Buzzer, 115 Volt (Not Shown) 05990-003-36-12
2 Screw, 6-32 x 3/8 Pan Phillips Head 05305-171-07-00
12 2 Light, Red 05945-504-07-18
Complete Control
Panel Assembly
05700-003-34-23
To order the wire harness use
number: 05999-003-34-62.
Kick Plate Weldment
05700-003-53-14
