REGLAGES 3
F-13
3.7 REGLAGE DE LA COURROIE ________________________________________________
.
1. La courroie
(A)
est tendue par une poulie folle à res-
sort rapide
(F)
. Aucun réglage n’est requis.
2. Pour régler la courroie
(B)
ou
(C)
, faites passer la
vis à six pans creux de 5/16-18 x 3-1/4”
(K)
par le
pont bow-string
(P)
, le support de palier et l’écrou à
six pans de 5/16-18
(N)
. Assemblez la vis à six
pans de 5/16-18 x 1”
(L)
et l’écrou à six pans de 5/
16-18
(N)
en bas du support de palier
(G)
.
Desserrez les écrous
(E)
.
a. Placez la jauge d’épaisseur de la contre-lame
(H)
au-dessus du cylindre et sous la vis
(L)
. Vis-
sez la vis
(L)
jusqu’à ce que la déflexion de la
courroie
(B)
soit de 2,5 mm, en son milieu, pour
l’application d’une force de 5,5 ~ 7,4 kg.
b. Serrez la vis
(K)
jusqu’à ce que la déflexion de la
courroie
(C)
soit de 3,5 mm, en son milieu, pour
l’application d’une force de 1,59 ~ 2,86 kg.
c. Serrez les écrous
(E)
, retirez la vis de 5/16-18 x
1”
(L)
et l’écrou au-dessous
(N)
.
Remarque :
La vis de 5/16-18 x 3-1/4”
(K)
et l’écrou
au-dessus
(N)
peuvent rester en place quand le
réglage est terminé sans affecter le fonctionnement.
3. Placez les composants
(L et N)
dans un endroit sûr
pour les réglages ultérieurs.

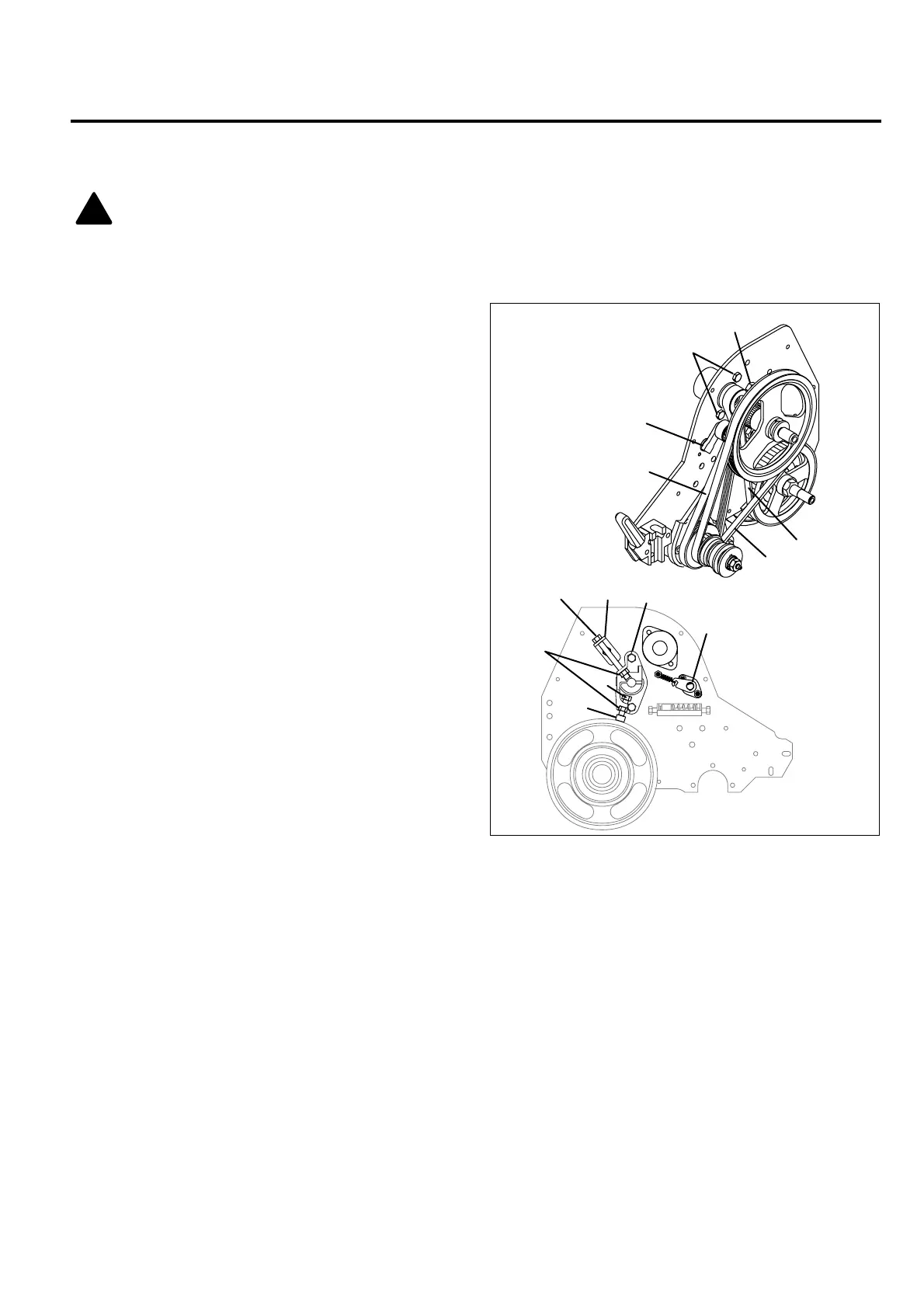

Schéma 3F
ATTENTION :
Il ne faut pas tordre, plier,
courber ou surtendre la courroie afin de ne pas
l’endommager en permanence.
!
A
F
B
C
D
E
K
L
M
H
G
N
F
