3 REGLAGES
F-14

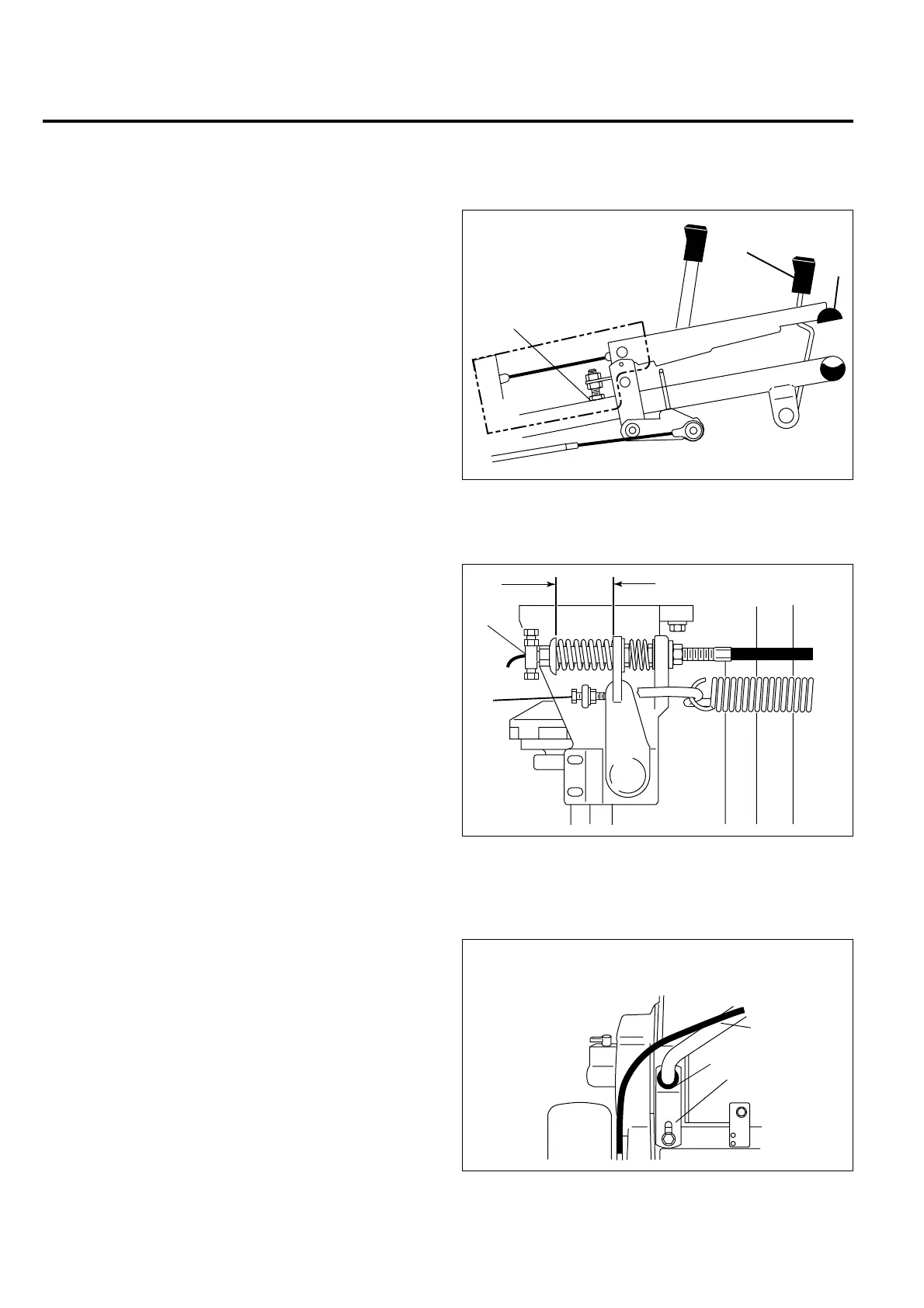

3.8 VERROUILLAGE DU CONTROLE DE PRESENCE DE L’OPERATEUR (CPO)
(POIGNEE EN “T”) _____________________________________________________________
Ajustez la vis
(R)
pour que le levier du CPO
(T)
s’arrête
quand le levier de verrouillage
(S)
serre celui du CPO.
Schéma 3G
3.9 EMBRAYAGE _____________________________________________________________
Ajustez la vis d’arrêt
(V)
jusqu’à ce que les griffes de
l’embrayage soient à 0,06 ou se touchent. Bloquez le
contre-écrou.
Tirez sur le câble de l’embrayage jusqu’à ce que le CPO
soit contre la butée.
Il faut régler correctement le levier de verrouillage du
CPO avant de procéder au réglage de l’embrayage
(Chapitre 3.8).
L'axe
(U)
doit être contre l'extrémité du boulon. Le ressort
doit mesurer 46 mm lorsque l'embrayage est désengagé.
L'embrayage étant engagé à fond, le ressort doit se
comprimer à 44 mm.
Schéma 3H
3.10 POIGNEE ________________________________________________________________
1. Pour régler l'angle de la poignée
(Y)
, desserrez la vis
(W)
de chaque côté de la tondeuse et réglez la poi-
gnée à la position désirée.
2. Une fois la poignée ajustée, réglez le support
(X)
afin qu’elle repose juste sur le bas de l'encoche du
support. Resserrez la vis
(W)
.
Schéma 3I
R
S
T
U
46 mm desserré
44 mm serré
V
Y
X
W
