REGLAGES 3
F-15

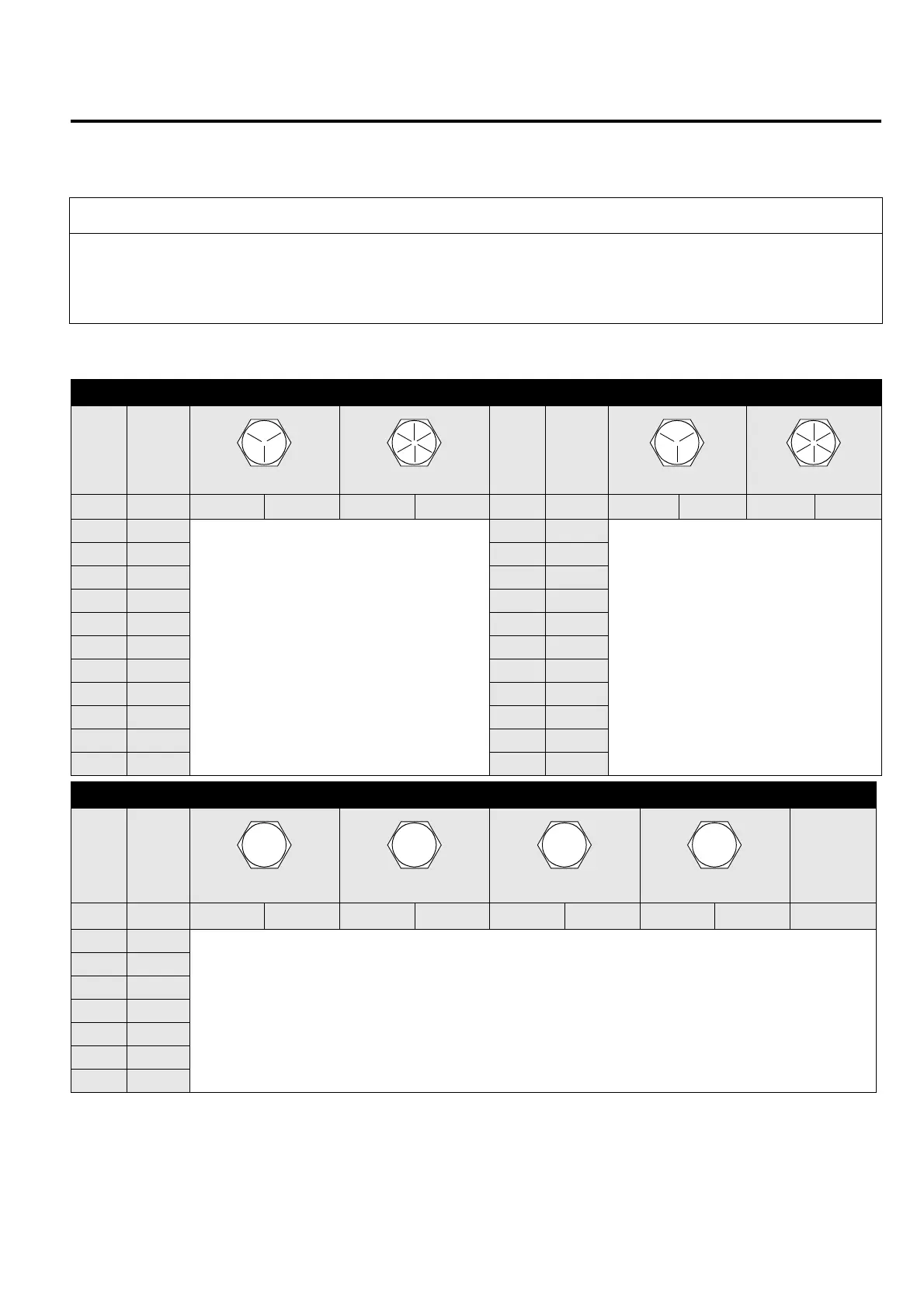

3.11 SPECIFICATIONS DES COUPLES DE SERRAGE ________________________________
Textron Turf Care And Specialty Products recommande l’utilisation, en standard, de boulons métallisés de qualité 5, à
moins qu’indiqué différemment. Pour coupler ces boulons, se reporter aux valeurs indiquées pour le graissage.
ATTENTION
Les valeurs des couples de serrage, indiquées dans les tableaux, sont toutes des valeurs approximatives et ne sont
données qu’à titre de référence. Toute utilisation de ces valeurs est à vos propres risques. Textron Turf Care And
Specialty Products décline toute responsabilité en cas de perte, poursuites éventuelles ou dégâts pouvant résulter à
la suite de leur utilisation.
Il faut faire très attention aux valeurs des couples de serrage utilisées.
ATTACHES DE LA NORME AMERICAINE
DIMEN
-SION
UNITES
QUALITE 5 QUALITE 8
DIMEN
-SION
UNITES
QUALITE 5 QUALITE 8
Graissé Sec Graissé Sec Graissé Sec Graissé Sec
#6-32 in-lb (Nm) – 20 (2.3) ––7/16-14 ft-lb (Nm) 37 (50.1) 50 (67.8) 53 (71.8) 70 (94.9)
#8-32 in-lb (Nm) – 24 (2.7) – 30 (3.4) 7/16-20 ft-lb (Nm) 42 (56.9) 55 (74.6) 59 (80.0) 78 (105)
#10-24 in-lb (Nm) – 35 (4.0) – 45 (5.1) 1/2-13 ft-lb (Nm) 57 (77.2) 75 (101) 80 (108) 107 (145)
#10-32 in-lb (Nm) – 40 (4.5) – 50 (5.7) 1/2-20 ft-lb (Nm) 64 (86.7) 85 (115) 90 (122) 120 (162)
#12-24 in-lb (Nm) – 50 (5.7) – 65 (7.3) 9/16-12 ft-lb (Nm) 82 (111) 109 (148) 115 (156) 154 (209)
1/4-20 in-lb (Nm) 75 (8.4) 100 (11.3) 107 (12.1) 143 (16.1) 9/16-18 ft-lb (Nm) 92 (124) 122 (165) 129 (174) 172 (233)
1/4-28 in-lb (Nm) 85 (9.6) 115 (13.0) 120 (13.5) 163 (18.4) 5/8-11 ft-lb (Nm) 113 (153) 151 (204) 159 (215) 211 (286)
5/16-18 in-lb (Nm) 157 (17.7) 210 (23.7) 220 (24.8) 305 (34.4) 5/8-18 ft-lb (Nm) 128 (173) 170 (230) 180 (244) 240 (325)
5/16-24 in-lb (Nm) 173 (19.5) 230 (26.0) 245 (27.6) 325 (36.7) 3/4-10 ft-lb (Nm) 200 (271) 266 (360) 282 (382) 376 (509)
3/8-16 ft-lb (Nm) 23 (31.1) 31 (42.0) 32 (43.3) 44 (59.6) 3/4-16 ft-lb (Nm) 223 (302) 298 404 315 (427) 420 (569)
3/8-24 ft-lb (Nm) 26 (35.2) 35 (47.4) 37 (50.1) 50 (67.8) 7/8-14 ft-lb (Nm) 355 (481) 473 (641) 500 (678) 668 (905)
ATTACHES METRIQUES
DIMEN
-SION
UNITES
Attaches
non
critiques
pour
l’aluminium
Graissé Sec Graissé Sec Graissé Sec Graissé Sec
M4
Nm (in-lb) ––––––3.83 (34) 5.11 (45) 2.0 (18)
M5
Nm (in-lb) 1.80 (16) 2.40 (21) 4.63 (41) 6.18 (54) 6.63 (59) 8.84 (78) 7.75 (68) 10.3 (910 4.0 (35)
M6
Nm (in-lb) 3.05 (27) 4.07 (36) 7.87 (69) 10.5 (93) 11.3 (102) 15.0 (133) 13.2 (117) 17.6 (156) 6.8 (60)
M8
Nm (in-lb) 7.41 (65) 9.98 (88) 19.1 (69) 25.5 (226) 27.3 (241) 36.5 (323) 32.0 (283) 42.6 (377) 17.0 (150)
M10
Nm (ft-lb) 14.7 (11) 19.6 (14) 37.8 (29) 50.5 (37) 54.1 (40) 72.2 (53) 63.3 (46) 84.4 (62) 33.9 (25)
M12
Nm (ft-lb) 25.6 (19) 34.1 (25) 66.0 (48) 88.0 (65) 94.5 (70) 125 (92) 110 (81) 147 (108) 61.0 (45)
M14
Nm (ft-lb) 40.8 (30) 54.3 (40) 105 (77) 140 (103) 150 (110) 200 (147) 175 (129) 234 (172) 94.9 (70)
4.6 8.8
10.9
12.9
