REGOLAZIONI 3
I-9
3.5 FRENO___________________________________________________________________
Il freno messo correttamente a punto ha una resistenza
di 4,5 kg al vertice della leva del freno per l’innesto, con
38 mm fra i centri quando è rilasciato.
1. La manopola del freno richiede regolazioni di piccola
entità. Allentare il dado
(H)
, girare il dado
(J)
per reg-
istrare il cavo del freno, quindi serrare il dado
(H)
.
2. Se non fosse possibile eseguire la registrazione in
corrispondenza della manopola, rimuovere le ruote
per il trasporto ed eseguirla in corrispondenza del
nastro del freno.
3. Allentare la vite
(K)
e tirare il cavo fino a ottenere la
giusta tensione al freno. Serrare la vite
(K)
.
Regolare di nuovo i dadi
(H)
e
(J)
.

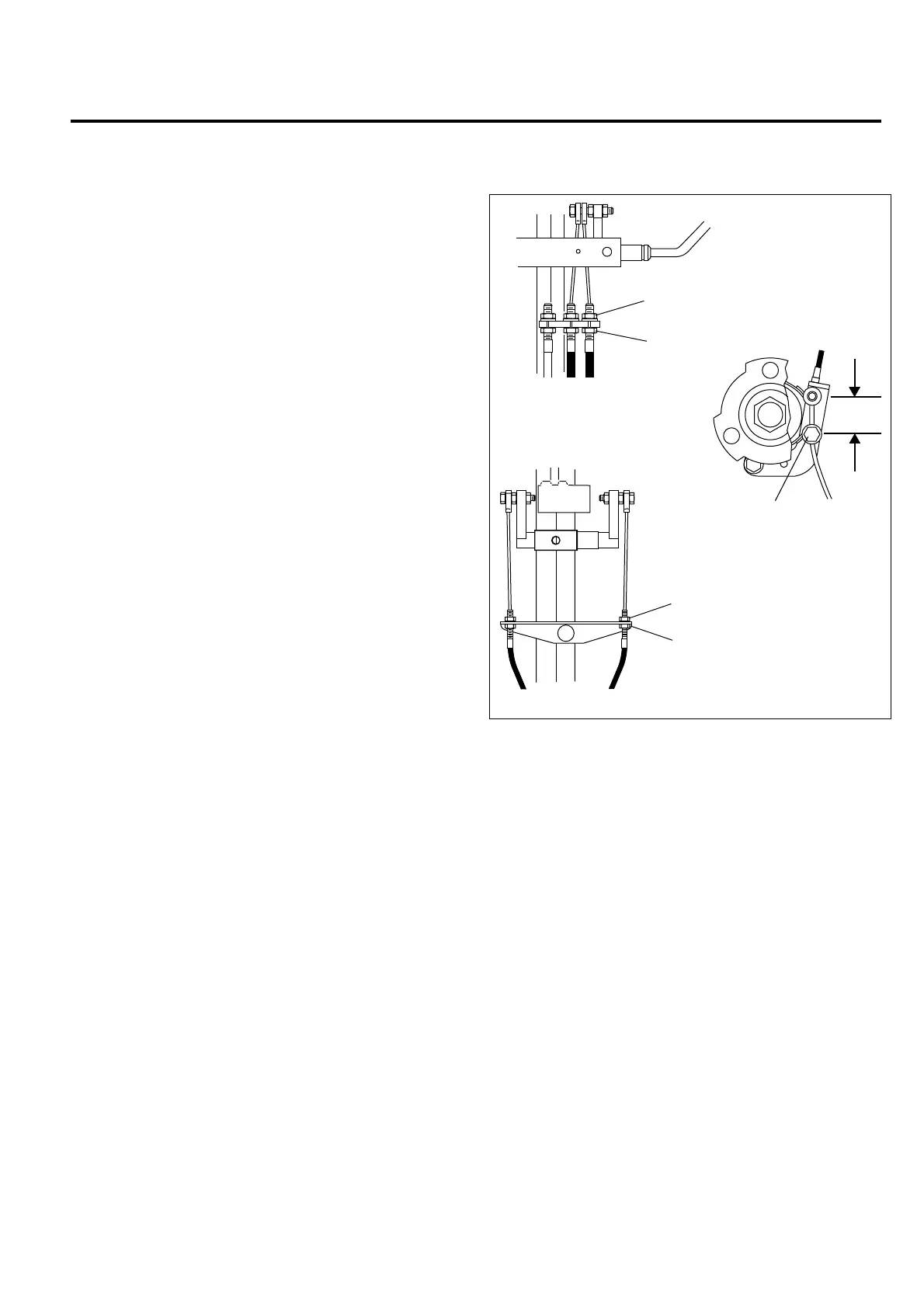

Figura 3D
MANOPOLA A CHERCHIO
MANOPOLA A T
NASTRO DEL
H
J
H
J
K
38 mm
FRENO
