3.5 REM ____________________________________________________________________
Een juist afgestelde rem vereist 4,5 kg trekkracht
bovenaan de remhefboom om in te schakelen en moet
vrijgezet 38 mm hart-op-hart afstand hebben.
1. Kleine afstellingen worden aan de hendel uitgevoerd.
Draai de moer
(H)
los, draai de moer
(J)
om de remk-
abel bij te stellen en draai daarna de moer
(H)
weer
vast.
2. Indien geen afstellingen aan de hendel mogelijk zijn,
dient u de transportwielen te verwijderen en de
afstelling aan de remband uit te voeren.
3. Draai de schroef
(K)
los en trek aan de kabel tot de
rem de gewenste spanning heeft. Draai de schroef
(K)
vast. Stel
(H)
en
(J)
opnieuw bij.

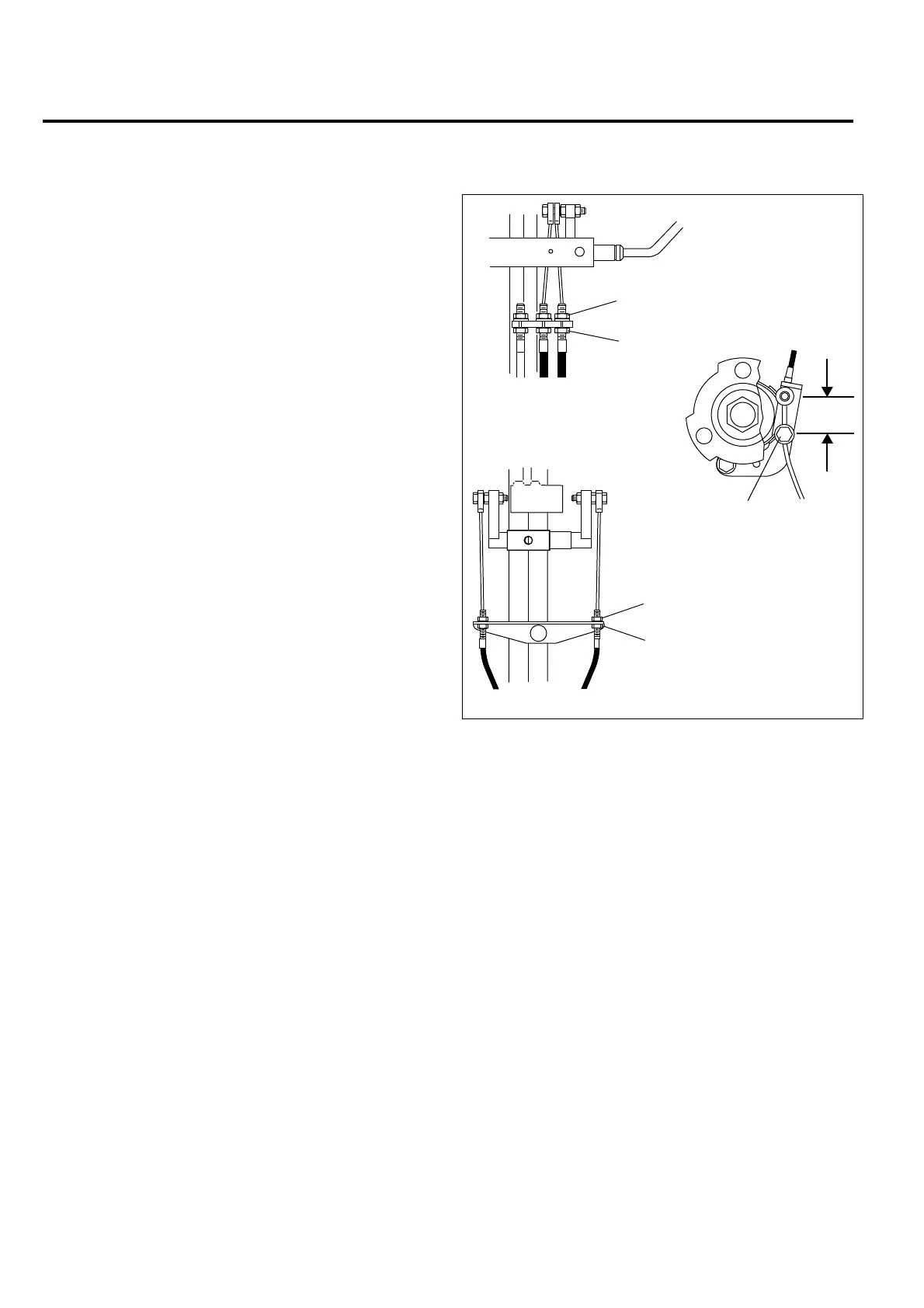

Afb. 3D
HOEP-HENDEL
T-HENDEL
REMBAND
H
J
H
J
K
38 mm
