3 REGOLAZIONI
I-8
3.3 REGOLATORE DELLA CONTROLAMA ________________________________________
1. Il regolatore
(A)
si utilizza per aumentare o diminuire
il carico esercitato dalla molla sulla controlama. Il
regolatore
(B)
si utilizza per spostare la controlama
verso l'elicoidale o lontano da esso.
2. Una volta che la molla è completamente collassata
in conseguenza di varie regolazioni, non è possibile
spostare la controlama. Prima di effettuare la
regolazione
(B)
, ruotare in senso inverso il
regolatore
(A)
.
3. Per la maggior parte delle applicazioni, comprimere
la molla di 25 mm.

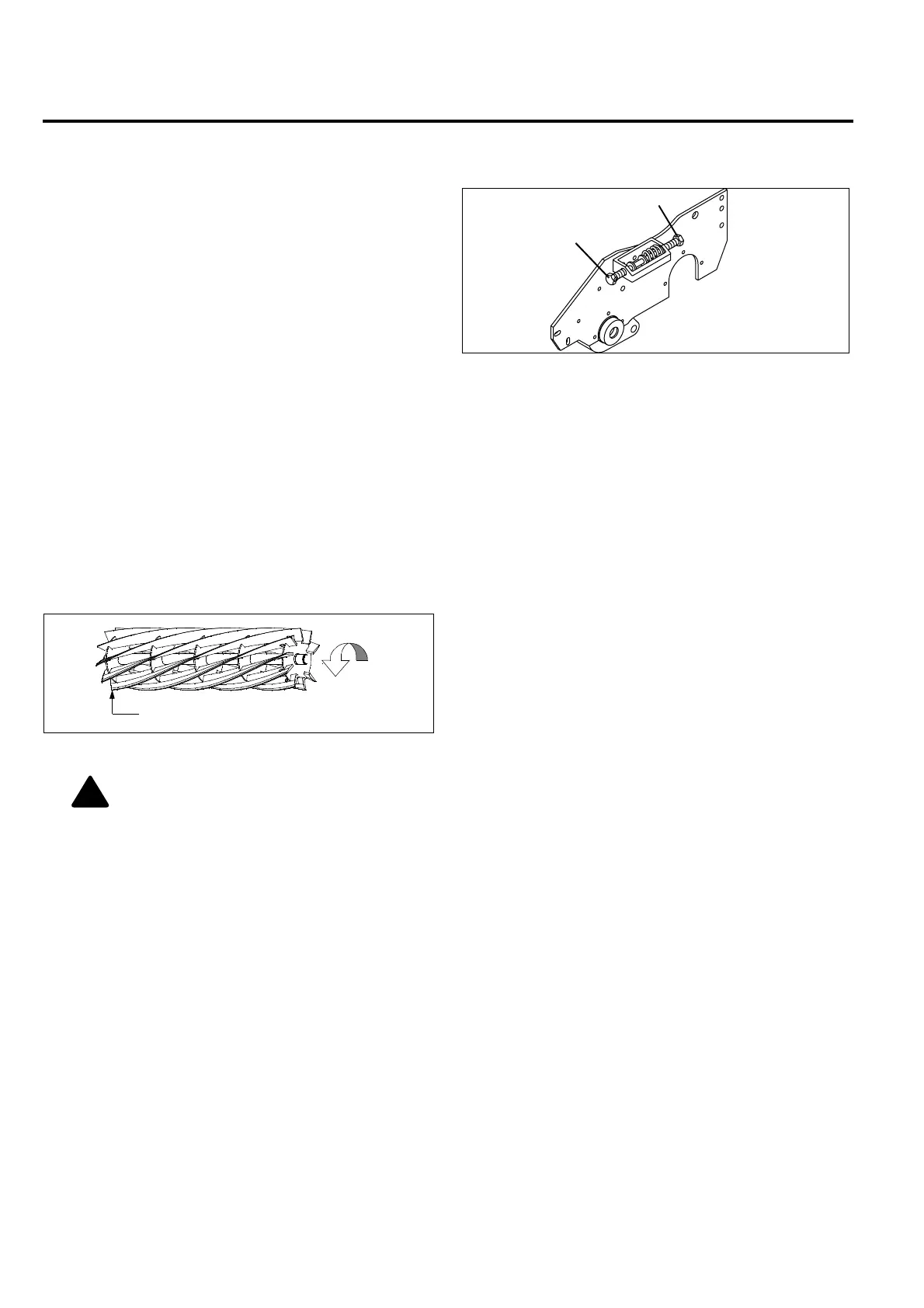

Figura 3B
3.4 REGISTRAZIONE DELLA CONTROLAMA _____________________________________
1. Prima di eseguire la regolazione, leggere la sezione
5.2.
2. Iniziare la regolazione dal lato di inizio dell'elicoidale
e continuare con il lato di uscita. Per “lato di inizio”
si intende il bordo dell'elicoidale che passa per
primo sulla controlama durante la normale rotazione
dell'elicoidale.
Figura 3C
3. Girare il dado
(B)
in senso orario per avvicinare la
controlama all'elicoidale, in senso antiorario per
allontanarla dall'elicoidale.
a. Inserire uno spessimetro o un gruppo di spessori
da 0,025 - 0,075 mm tra la lama dell'elicoidale e
la controlama. Non ruotare il cilindro
dell'elicoidale.
b. Regolare il lato finale dell'elicoidale nello stesso
modo, quindi controllare di nuovo la regolazione
del lato d'inizio.
c. Se la regolazione è stata eseguita in modo
corretto, l'elicoidale deve ruotare liberamente ed
essere in grado di tagliare una strisciolina di
carta di giornale tenuta ad un angolo di 90°
rispetto alla controlama.
A
B
ATTENZIONE:
maneggiare l'elicoidale con
prudenza, per evitare infortuni e danni agli
spigoli di taglio.
Rotazione
Lato di inizio
!
