REGOLAZIONI 3
I-11
3.7 REGOLAZIONE DELLA CINGHIA _____________________________________________
.
.
1. La cinghia
(A)
è tenuta in tensione da una puleggia
tendicinghia caricata a molla
(F)
. Non occorre alcuna
regolazione.
2. Per regolare la cinghia
(B)
o
(C)
, assemblare senza
stringere la vite a testa esagonale 5/16-18 x 3-1/4”
(K)
attraverso la forcella di tensione
(P)
, la forcella di
supporto ed il dado esagonale 5/16-18
(N)
.
Assemblare la vite a testa esagonale 5/16-18 x 1”
(L)
ed il dado esagonale 5/16-18
(N)
nella parte
inferiore della forcella di supporto
(G)
. allentare i
dadi
(E)
.
a. Collocare la barra di registro della controlama
(H)
nella parte superiore del rullo e sotto la vite
(L)
.
Stringere la vite
(L)
fino a che la cinghia
(B)
non
defletta di 2,5 mm con un carico di 5,5 ~ 7,4 kg
applicato sul punto intermedio.
b. Stringere la vite
(K)
fino a che la cinghia
(C)
non
defletta di 3,5 mm con un carico di 1,59 ~ 2,86 kg
applicato sul punto intermedio.
c. Stringere i dadi
(E)
, togliere la vite 5/16-18 x 1”
(L)
ed abbassare il dado
(N)
.
Nota:
La vite 5/16-18 x 3-1/4”
(K)
ed il dado
superiore
(N)
possono restare al loro posto dopo il
completamento della procedura di regolazione
senza per questo avere effetti sul funzionamento.
3. Riporre viti e dadi
(L ed N)
in un luogo sicuro per le
regolazioni future.

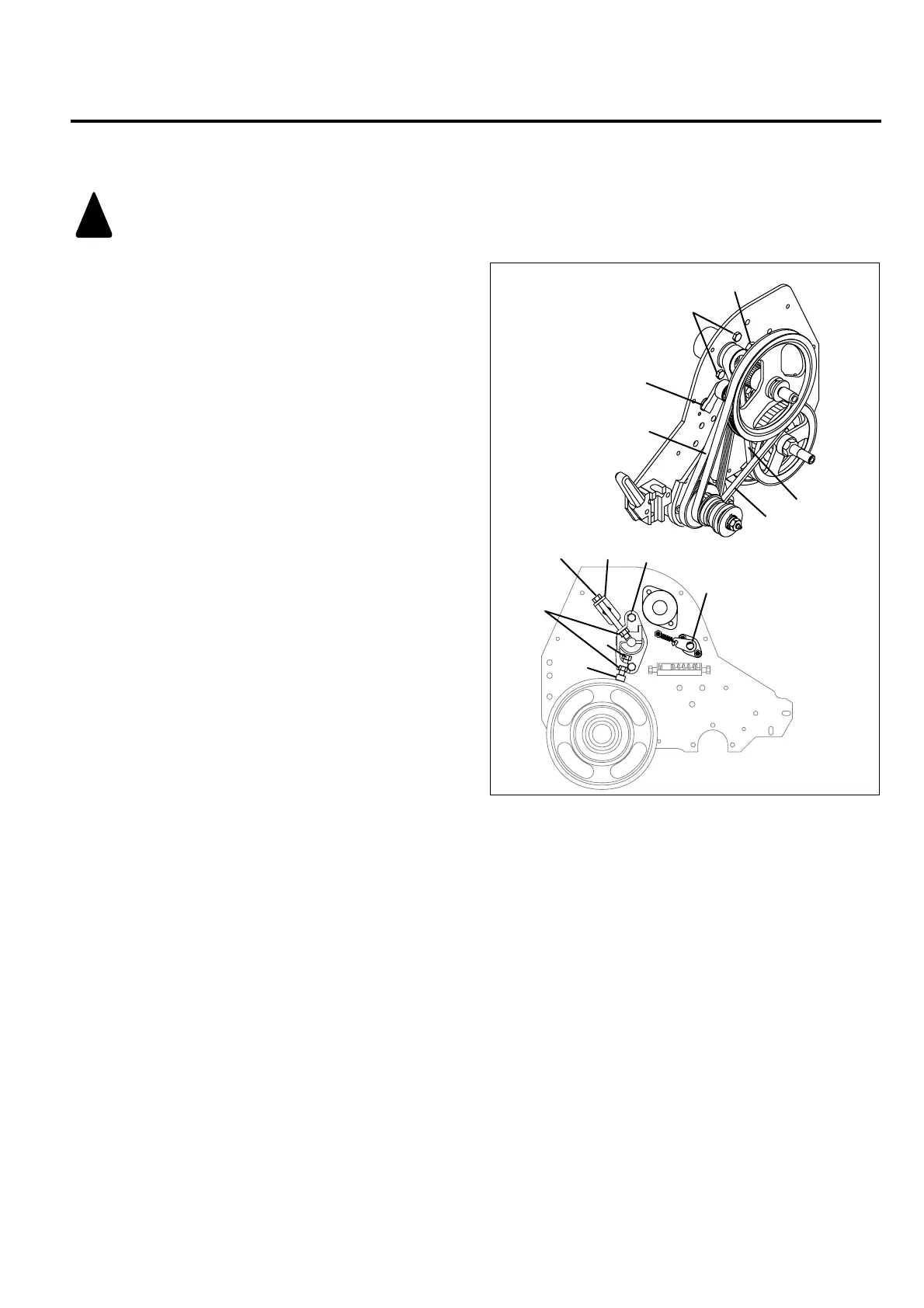

Figura 3F
ATTENZIONE:
Per evitare di danneggiare la
cinghia in modo irreparabile, evitare di torcerla,
piegarla, fletterla o di stringerla
eccessivamente.
!
A
F
B
C
D
E
K
L
M
H
G
N
F
