3 EINSTELLUNGEN
D-10
3.5 BREMSE _________________________________________________________________
Eine korrekt eingestellte Bremse erfordert eine Zugkraft
von 4,5 kg oben am Bremshebel, um einzugreifen, und
im gelösten Zustand 38 mm von Mitte zu Mitte haben
1. Am Griff werden geringfügige Einstellungen vor-
genommen. Die Mutter
(H)
lösen, die Mutter
(J)
dre-
hen, um das Bremskabel einzustellen, dann die
Mutter
(H)
festziehen.
2. Wenn keine Einstellungen am Griff vorgenommen
werden können, die Transporträder abnehmen und
die Einstellung am Bremsband vornehmen.
3. Die Schraube (
K
) lösen und am Seilzug ziehen, um
die gewünschte Bremsspannung zu erhalten. Die
Schraube (
K
) festziehen. (
H
) und (
J
) nachstellen.

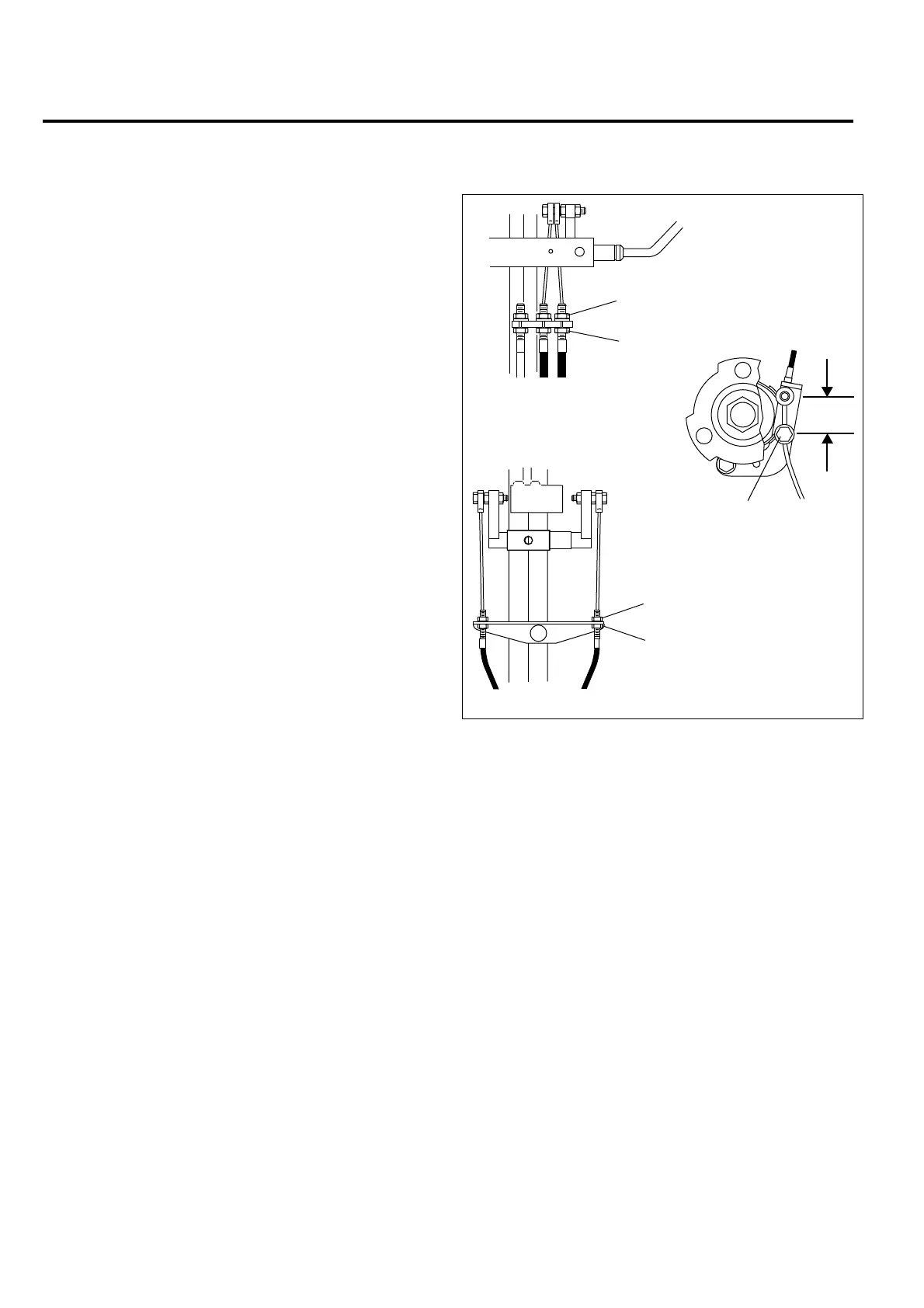

Abbildung 3D
BÜGELGRIFF
T-GRIFF
BREMSBAND
H
J
H
J
K
38 mm
