６.４ ドップラログの設置
ドップラログのデータ分配器、信号処理器、送受波器の設置はドップラログのサービスマニュア
ルをご覧ください。
６.５ ケーブルの接続
●

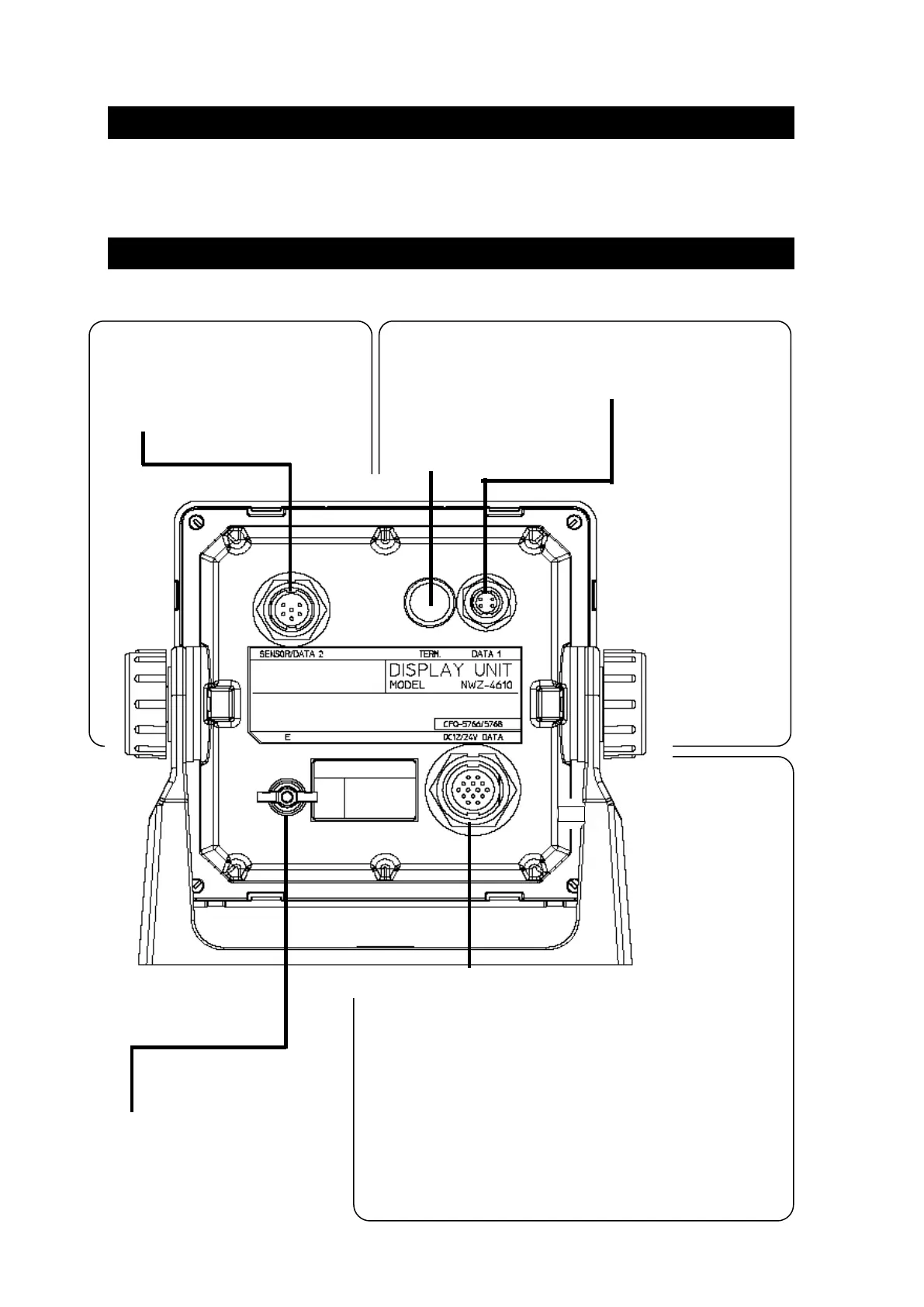

本体（背面 コネクタ）
【SENSOR/DATA 2】
デイジーチェーン接続、または外部機
器と接続します(MID)
GPS 受信機と接続します(GPS)
【DATA 1】
表示器同士のデータを共有します
【DC12/24V DATA】
電源入力端子
本機器に電源を入力するために使用します
必ず、指定のデータ電源ケーブルを接続しください
外部機器 接続用端子（接点出力信号用）
ログパルスが必要な機器に接続します(MID/GPS)
データ分配器に接続します(LOG)
外部機器 接続用端子（接点入力信号用）
接点入力や外部ディマー機器に接続します
外部機器 接続用端子（シリアル通信入出力用）
センサーなどに接続します(MID)
データ分配器に接続します(LOG)
外部機器に接続します(GPS)
【E】
筐体アース端子
船体アースと接続します
【TERM.】
DATA1 接続時の終端抵抗
をオン・オフします
