6-15

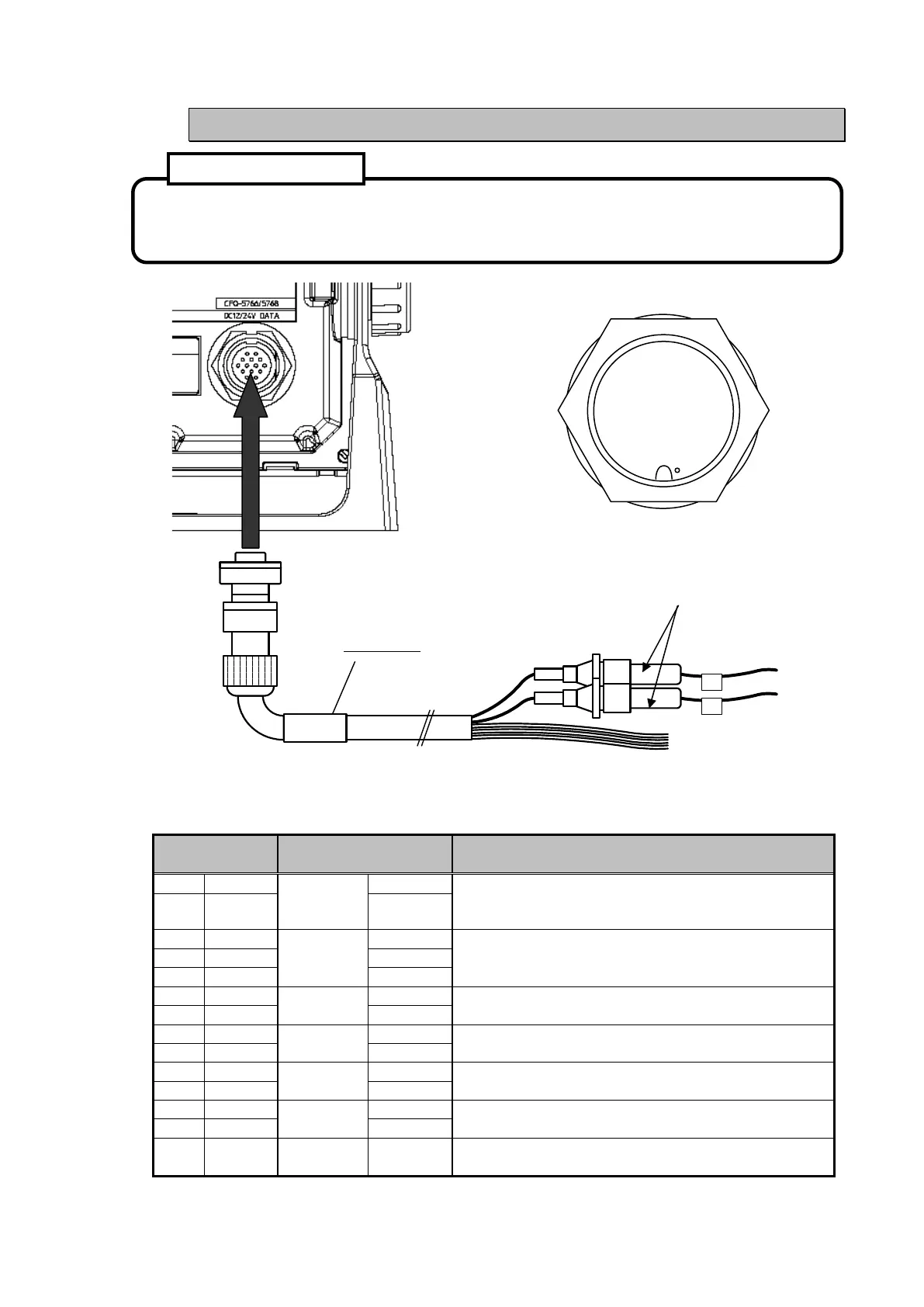

.. DC12/24V DATA コネクタ
表示器 背面
端子番号
(CFQ-5766)
1 アカ
DC12/24V
DCIN + データ電源ケーブルを接続し電源を供給します。
電源電圧範囲は、直流で 10.8 ~ 31.2V です。
JLR-4341/4340 以外は DC12V のみ
2 クロ DCIN -
3 ダイ
接点出力
ALM_COM
接点信号を出力します。
“セッテンシュツリョク”で設定した仕様で出力します。
4 ALM_NO
5 ミド) ALM_NC
6 アオ
接点入力
アナログ入力
ACK_IN+
接点信号または外部ディマーを入力します。
“セッテンニュウリョク”で設定した仕様で入力します。
7 ムラ ACK_IN-
8 ハイ
シリアル
データ I/O 1
SD0-A
“データイン/アウト 1”で設定した仕様で入出力します。
9 シロ SD0-B
10 ピンク
シリアル
データ I/O 2
SD3-A
“データイン/アウト 2”で設定した仕様で入出力します。
11 ソラ SD3-B
12 ワカクサ
シリアル
データ I/O 3
SD6-A
“データイン/アウト 3”で設定した仕様で入出力します。
13 チャ SD6-B
14 クロ
(シールド)
筐体アース
E
筐体アース
ドップラログとの接続は、ドップラログの取扱説明書、サービスマニュアルを参照してください。
データ電源ケーブル
CFQ-5766A : 2m (付属品)
CFQ-5766D : 10m (オプション)
CFQ-5766F : 20m (オプション)
表示器背面 コネクタピン番号
黄色ラベル
本表示器では表示器へ供給された電圧がそのまま受信機へ供給されます。JLR-4341/JLR-4340
以外の受信機を使用する場合、表示器の電源は DC12V にしてください。DC24V を供給する
と受信機が破損します。
GPS
航法装置での注意
CFQ5766
1A
1A
+
-
アカ
クロ
ヒューズホルダ
(1A ヒューズ内蔵)
