7 Högtalarlayout
Ansluta högtalare och subwoofer
Du kan ansluta fem högtalare—ett par fronthögtalare, en
mitthögtalare och ett par surround högtalare—och en
djupbashögtalare.
FÖRSIKTIGHET:
Använd högtalare som har den SPEAKER IMPEDANCE som anges
vid högtalaruttagen.

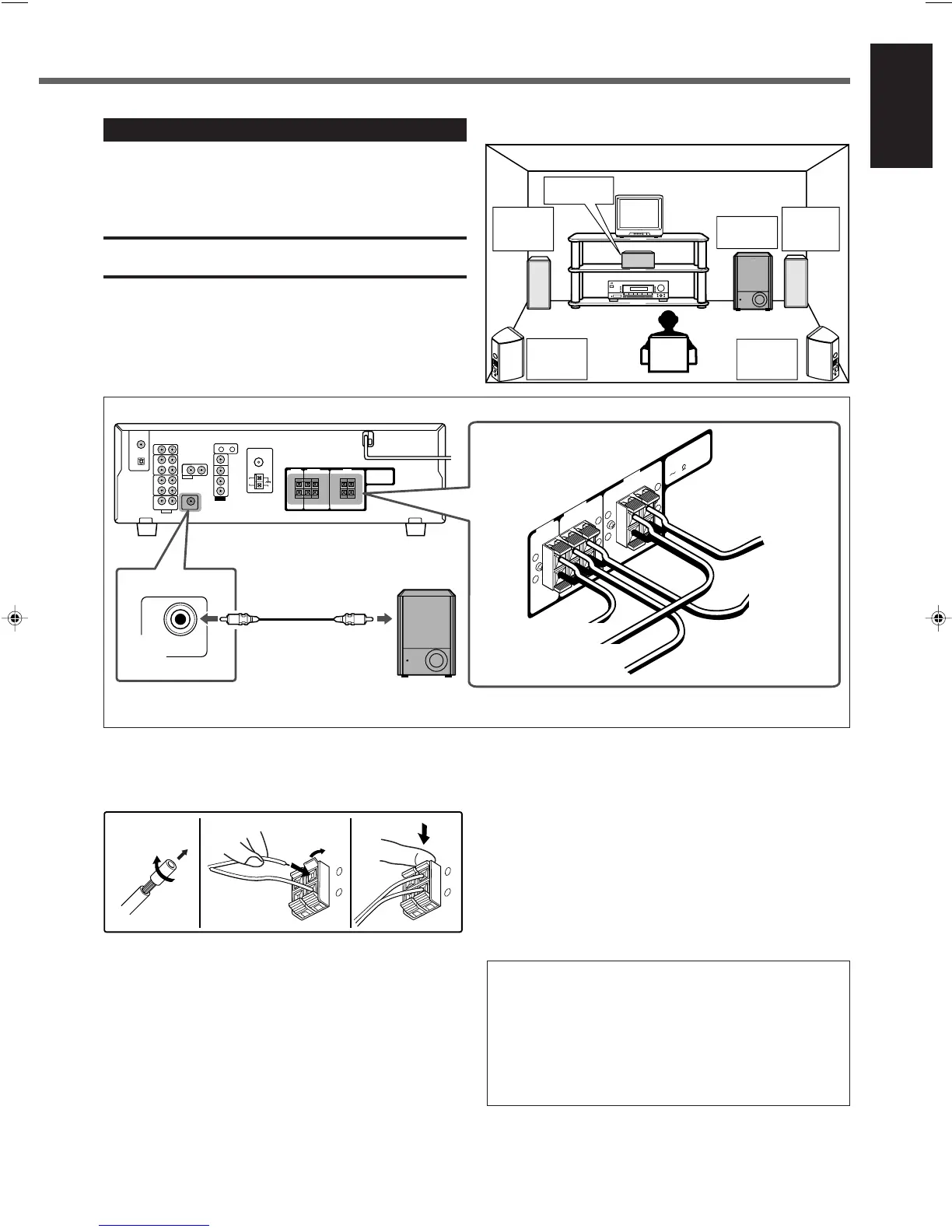

7 Anslutningsdiagram
7 Hur högtalarsladdarna ansluts
För varje högtalare ska uttagen (+) och (–) på baksidan
anslutas till uttagen (+) och (–) på respektive högtalare.
1
Skär, vrid och ta bort isoleringen i änden på
vardera högtalarsladden.
2
Öppna uttaget (1), och för sedan in
högtalarsladden (2).
3
Stäng uttaget.
1
2
12 3
+
–
+
–
Elektrisk
djupbashögtalare
Till djupbashögtalar
ingång
7 Hur subwoofern ansluts
Anslut ingången på en elektrisk djupbashögtalare till
SUBWOOFER OUT-uttaget på baksidan. Använd en kabel
med RCA-stiftkontakter (ingår inte).
• Se också bruksanvisningarna för djupbashögtalaren.
Genom att ansluta en djupbashögtalare får du en bättre
basåtergivning, eller du kan också återge de ursprungliga
LFE-signaler som spelas in i digital programvara.
Eftersom basljud inte är riktat så kan djupbashögtalaren
placeras var som helst. Normalt placerar du den framför
dig.
Efter anslutning av de främre högtalarna, mitthögtalaren,
de surround högtalarna och/eller en djupbashögtalare ska
högtalarinställningsinformationen läggas in omsorgsfullt, för
att du ska få bästa möjliga surroundeffekt. Mer information
finns på sidorna 13 och 14.
• “NO” för djupbashögtalaren, “LARGE” för de främre
högtalarna och “SMALL” för mitthögtalaren och de
surround högtalarna används som initialinställningar.
