6
Français

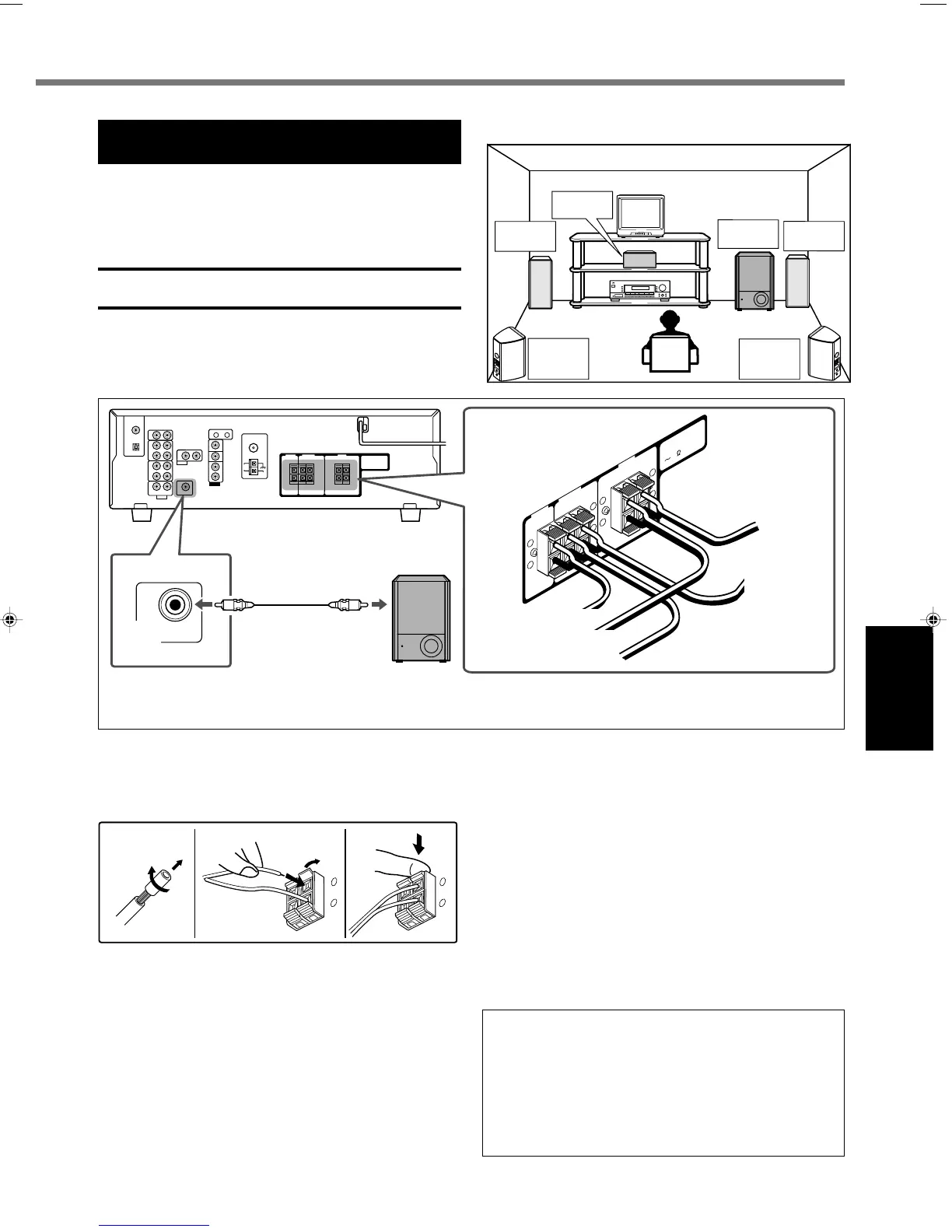

7 Schéma de disposition des enceintes
Connexion des enceintes et du caisson de
grave
Vous pouvez connecter cinq enceintes—une paire d’enceintes
avant, une enceinte centrale et une paire d’enceintes
Surround— et un caisson de grave.
ATTENTION:
Utiliser des enceintes avec l’impédance d’enceinte (SPEAKER
IMPEDANCE) indiquée sur les prises d’enceintes.
7 Diagramme de connexion
7 Comment connecter les cordons d’enceinte
Pour chaque enceinte, connecter les prises (+) et (–) sur le
panneau arrière aux prises marquées (+) et (–) des
enceintes.
1
Tordre et retirer l’isolant à l’extrémité de chaque
cordon d’enceinte.
2
Ouvrer la prise (1) et insérer le cordon
d’enceinte (2).
3
Refermer la prise.
1
2
12 3
+
–
+
–
Caisson de
grave actif
À l’entrée du
caisson de
grave
7 Comment connecter le caisson de grave
Connecter la prise d’entrée d’un caisson de grave actif à la
prise SUBWOOFER OUT sur le panneau arrière en utilisant
un câble à fiches cinch (non fourni).
• Se référer aussi au mode d’emploi fourni avec votre caisson
de grave.
En connectant un caisson de grave il est possible d’améliorer
les graves ou reproduire les signaux LFE originaux
enregistrés dans la source numérique.
Puisque les sons graves ne sont pas directionnels, il est
possible de placer le caisson de grave n’importe où dans
la pièce. Normalement, le placer devant vous.
Après avoir connecté les enceintes avant, centrale,
Surround et/ou un caisson de grave, régler l’information de
réglage des enceintes correctement afin d’obtenir les
meilleurs effets Surround possibles avec vos conditions
d’écoute. Pour les détails, voir pages 13 et 14.
•“NO” pour le caisson de grave, “LARGE” pour les enceintes
avant et “SMALL” pour l’enceinte centrale et les enceintes
Surround sont les réglages initiaux.
Enceinte
avant gauche
Caisson de
grave
Enceinte
centrale
Enceinte
Surround
gauche
Enceinte
Surround
droite
Enceinte
avant droite
C
E
N
T
E
R
S
P
E
A
K
E
R
S
U
R
R
O
U
N
D
S
P
E
A
K
E
R
S
R
IG
H
T
L
E
F
T
F
R
O
N
T
S
P
E
A
K
E
R
S
R
IG
H
T
L
E
F
T
C
A
U
T
IO
N
:
S
P
E
A
K
E
R
IM
P
E
D
A
N
C
E
8
1
6
+
–
+
–
+
–
+
–
À l’enceinte
avant gauche
À l’enceinte Surround droite
À l’enceinte centrale
À l’enceinte avant droite
À l’enceinte
Surround
gauche
SUBWOOFER
OUT
(non fourni)
FR01-9_RX-5032V[EN]f.p65 03.1.14, 9:30 AM6
