6
Italiano
Getting Started

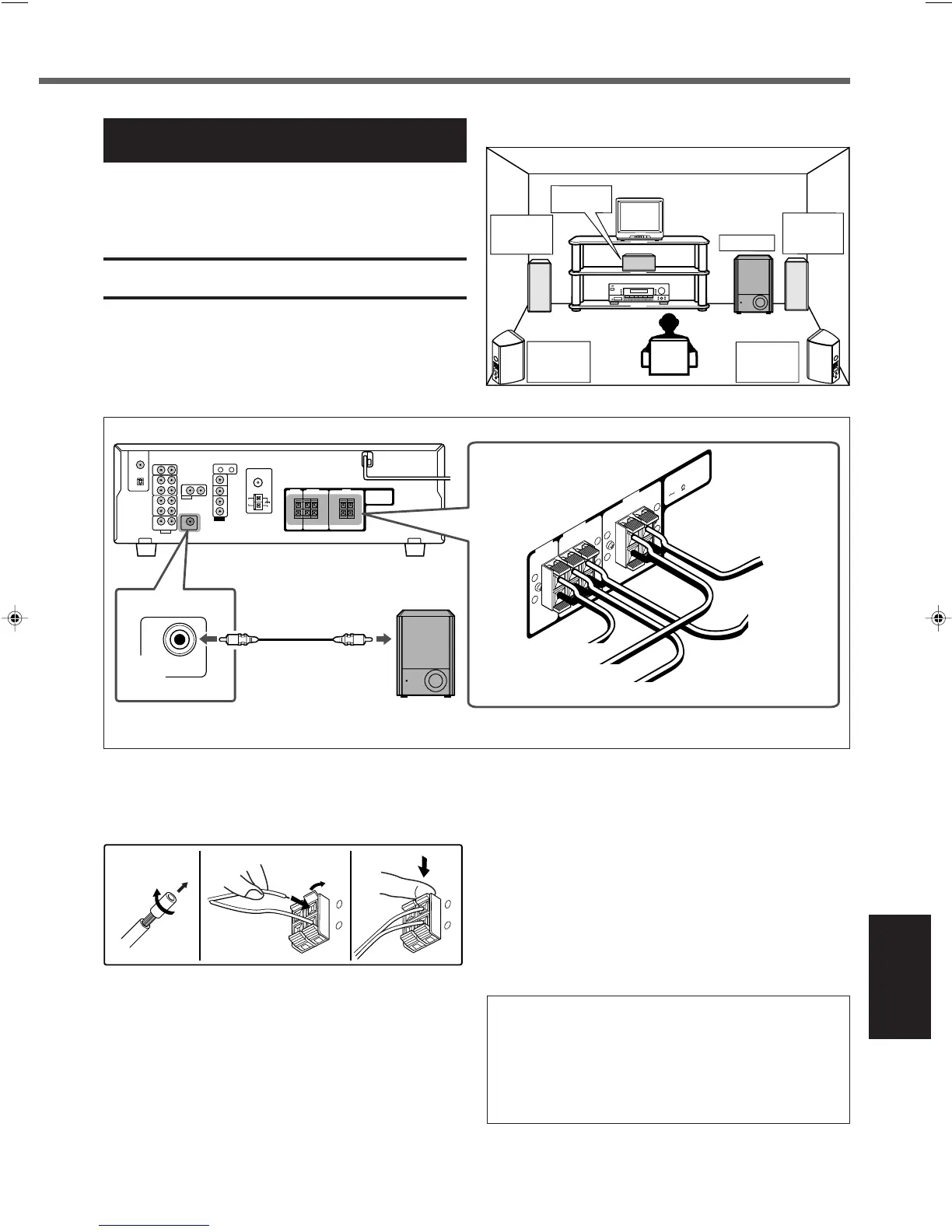

7 Schema della disposizione dei altoparlanti
Collegamento degli altoparlanti e del
subwoofer
È possibile collegare cinque altoparlanti (una coppia di
altoparlanti anteriori, un altoparlante centrale e una coppia di
altoparlanti surround) e un subwoofer.
ATTENZIONE:
Usare altoparlanti con SPEAKER IMPEDANCE indicata dai terminali
dei altoparlanti.
7 Schema di collegamento
7 Per collegare i cavi dei diffusori
Per ciascun altoparlante, collegare i terminali (+) e (–) sul
pannello posteriore rispettivamente ai terminali (+) e (–)
contrassegnati sui rispettivi altoparlanti.
1
Torcere e staccare lo strato isolante
dall’estremità di ciascun cavetto di
altoparlante.
2
Aprire il terminale (1), e poi inserirvi il cavetto
del altoparlante (2).
3
Chiudere il terminale.
1
2
12 3
+
–
+
–
Subwoofer
alimentato
All’ingresso del
subwoofer
7 Per collegare il subwoofer
Collegare lo spinotto di ingresso di un subwoofer alimentato
allo spinotto SUBWOOFER OUT sul pannello posteriore,
utilizzando un cavo con spine a pin RCA (non fornito).
• Vedere anche il manuale in dotazione con il subwoofer.
Collegando un subwoofer è possibile potenziare i bassi o
riprodurre i segnali LFE originali registrati nel software
digitale.
Poiché il suono dei bassi non è direzionale, è possibile
collocare il subwoofer in qualsiasi posizione.
Normalmente l’utilizzatore lo colloca davanti a sé.
Dopo aver collegato gli altoparlanti anteriori, centrale e
surround e/o il subwoofer, impostarli in modo da ottenere
un effetto Surround ottimale. Per maggiori informazioni,
vedere pagine 13 e 14.
• Partendo dalle impostazioni iniziali—“NO” per il
subwoofer, “LARGE” per gli altoparlanti anteriori e
“SMALL” per gli altoparlanti centrale e surround.
(non fornita)
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT
LEFT
FRONT
SPEAKERS
RIGHT
LEFT
CAUTION :
SPEAKER IMPEDANCE
8
16
+
–
+
–
+
–
+
–
Al altoparlante
anteriore sinistro
Al altoparlante centrale
Al altoparlante anteriore destro
Al altoparlante
surround sinistro
SUBWOOFER
OUT
Al altoparlante surround destro
Altoparlante
anteriore
sinistro
Subwoofer
Altoparlante
centrale
Altoparlante
surround
sinistro
Altoparlante
surround
destro
Altoparlante
anteriore
destro
IT01-09_RX-5032V[EN]f.p65 9/1/03, 9:17 PM6
