9
Italiano
DIGITAL 1
DIGITAL 2 ( CD )
DIGITAL IN
(DVD)

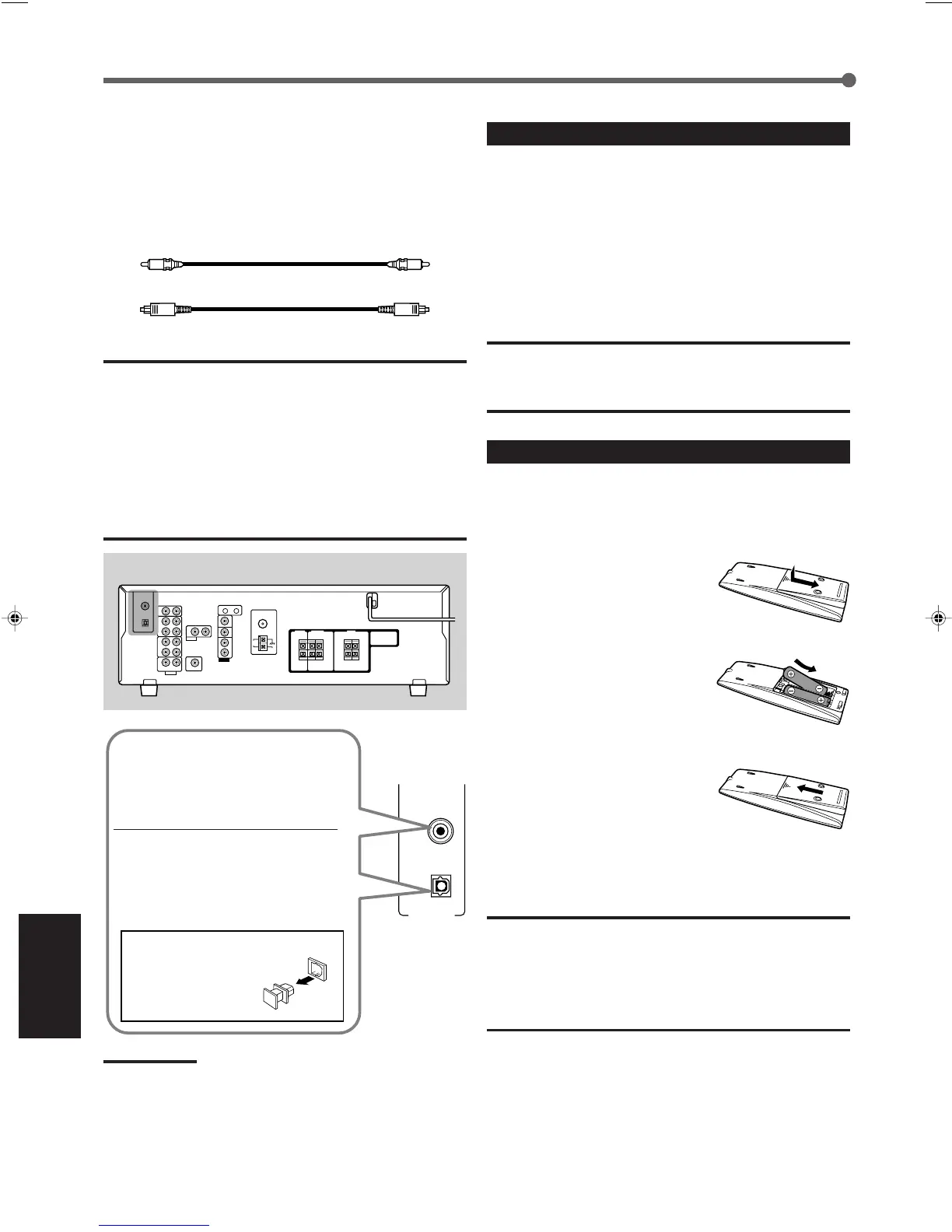

Collegamenti digitali
Questo ricevitore è provvisto di due terminali di ingresso
DIGITAL IN—un terminale digitale coassiale e un terminali
digitali ottici.
È possibile collegare qualsiasi apparecchio ad uno qualsiasi
dei terminali digitali utilizzando il cavo digitale coassiale (non
fornito) oppure il cavo digitale ottico (non fornito).
Cavo digitale coassiale
Cavo digitale ottico
IMPORTANTE:
• Quando si collegano il apparecchio video mediante il terminale
digitale, occorre altres collegarlo al jack video sul retro. In caso
contrario, non sarà possibile ottenere il playback delle immagini.
• Dopo aver collegato i componenti suindicati utilizzando i terminali
DIGITAL IN, impostare correttamente quanto segue (se necessario):
– Regolare correttamente l’impostazione dei terminali d’ingresso
digitali (DIGITAL IN). Per maggiori informazioni vedere la sezione
“Impostazione dei terminali d’ingresso digitali—DIGITAL IN” a
pagina 14.
– Selezionare correttamente la modalità d’ingresso digitale. Per i
particolari vedere la sezione “Selezione della modalità d’ingresso
analogico o digitale” a pagina 15.
Pannello posteriore
Se il componente è dotato d’un
terminale di uscita digitale coassiale,
collegarlo al terminale DIGITAL 1
(DVD), utilizzando il cavo digitale
coassiale (non fornito).
Se il componente è dotato d’un
terminale di uscita digitale ottico,
collegarlo al terminale DIGITAL 2
(CD), utilizzando il cavo digitale
ottico (non fornito).
Prima di collegare un cavo
digitale ottico, rimuovere il
tappino di protezione.
Note:
• I terminali DIGITAL IN vengono impostati di fabbrica per essere
utilizzati con i seguenti componenti:
– DIGITAL 1 (coassiale): Per il DVD player
– DIGITAL 2 (ottico): Per il CD player
• Quando si desidera far funzionare il CD player o il registratore CD
tramite il sistema di telecomando COMPU LINK collegare inoltre il
componente desiderato come descritto nella sezione “Collegamenti
analogici” (vedere pagina 7).
Guida introduttiva
Collegamento del cavo di alimentazione
Prima di collegare il ricevitore alla presa CA, verificare che
siano stati realizzati tutti i collegamenti.
Inserire il cavo di alimentazione nella presa CA.
Tenere separati il cavo d’alimentazione dai cavi di
collegamento e dall’antenna. Il cavo d’alimentazione può dar
luogo a rumori o interferenze sul video. Per il collegamento
dell’antenna si consiglia di usare un cavo coassiale in quanto
perfettamente schermato contro le interferenze.
ATTENZIONE:
• Evitare assolutamente di toccare il cavo d’alimentazione con le mani
umide.
• Per scollegare il ricevitore, evitare di tirare il cavo di alimentazione,
ma tenere la presa in modo da non danneggiarlo.
Inserimento delle pile nel telecomando
Prima di usare il telecomando, inserire le due pile in
dotazione.
• Il telecomando dev’essere orientato direttamente verso
il sensore sul unità.
1
Sul retro del telecomando,
togliere il coperchio delle
pille.
2
Inserire le pile.
• Fare attenzione alla polarità: più
(+) con più (+) e più (–) con più
(–).
3
Reinserire il coperchietto.
Sostituire le pile del telecomando se si notano riduzioni a
livello di portata ed efficacia. Usare due pile a secco del tipo
R6P(SUM-3)/AA(15F).
ATTENZIONE:
Misure da adottare per evitare che le pile si rompano o perdano:
• Inserire le pile nel telecomando rispettando le polarità: più (+) con
più (+) con più (+) e più (–) con più (–).
• Usare il tipo di pile richiesto. Per quanto le pile possano sembrare
simili, la tensione può essere diversa.
• Sostituire sempre le due pile contemporaneamente.
• Non avvicinare le pile a fonti di calore, fiamme libere ecc.
IT01-09_RX-5032V[EN]f.p65 9/1/03, 9:17 PM9
