6
Deutsch
Getting Started
7 Lautsprecheraufstellung
Anschließen der Lautsprecher und des
Subwoofers
Sie können fünf Lautsprecher anschließen—Zwei
Frontlautsprecher, einen Mittenlautsprecher und zwei
Surround Lautsprecher—und einen Subwoofer.
ACHTUNG:
Verwenden Sie ausschließlich Lautsprecher mit der SPEAKER
IMPEDANCE (lautsprecherimpedanz), die an den
Lautsprecheranschlüssen angegeben ist.

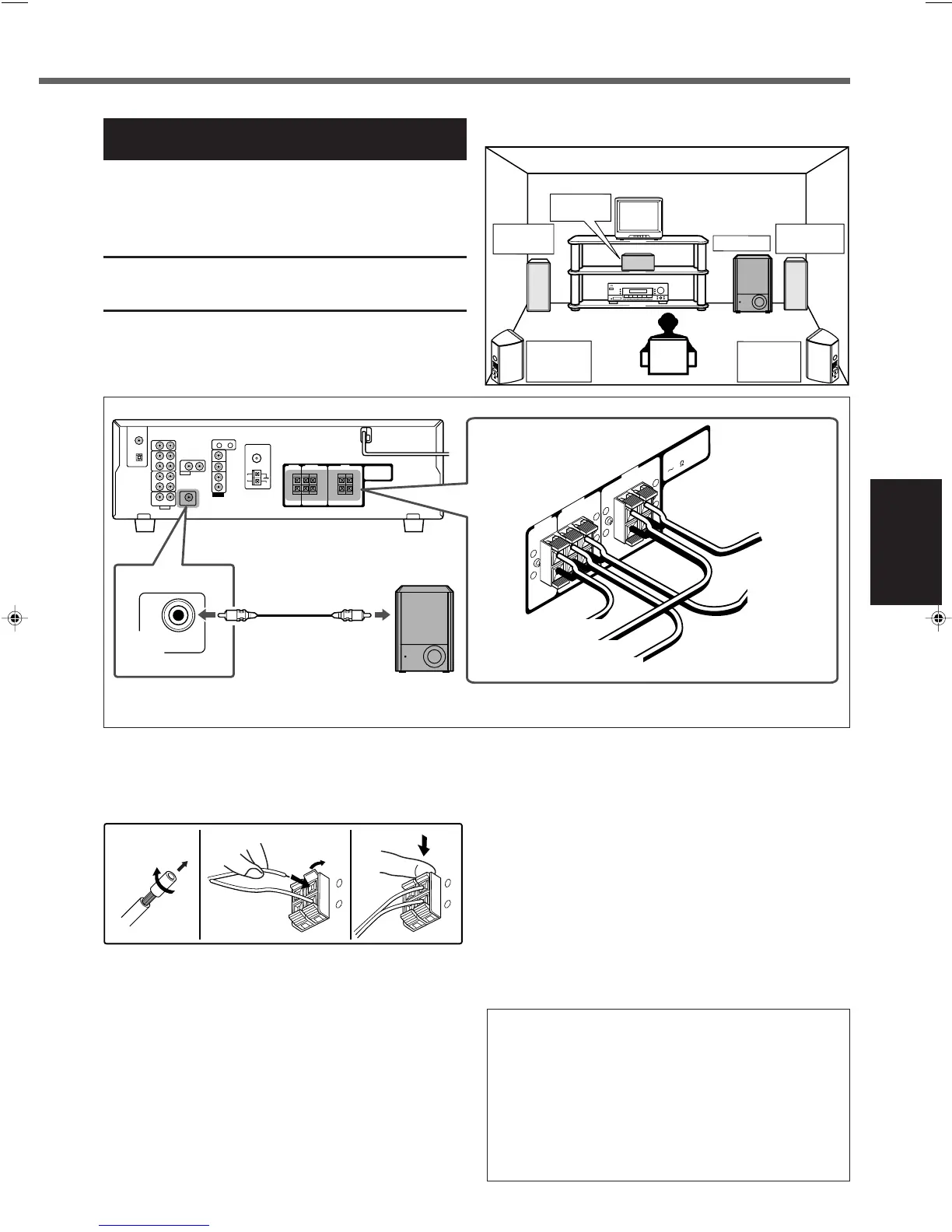

7 Anschlussplan
7 So schließen Sie die Lautsprecherkabel an:
Verbinden Sie die Lautsprecherklemmen (+) und (–) auf der
Rückseite des Receivers mit den Klemmen (+) und (–) der
jeweiligen Lautsprecher.
1
Schneiden Sie die Isolierung am Ende aller
Lautsprecherkabel ein, verdrillen Sie sie, und
ziehen Sie sie ab.
2
Öffnen Sie die Lautsprecherklemme (1), und
führen Sie anschließend das Lautsprecherkabel
ein (2).
3
Schließen Sie die Lautsprecherklemme.
1
2
12 3
+
–
+
–
Aktiver
Subwoofer
Zum
Subwoofereingang
7 So schließen Sie den Subwoofer an:
Verwenden Sie ein (gehört nicht zum Lieferumfang) Kabel mit
Cinchsteckern, um die Eingangsbuchse eines aktiven
Subwoofers mit der Buchse SUBWOOFER OUT auf der
Rückseite des Receivers zu verbinden.
• In der Bedienungsanleitung des Subwoofers, die zum
Lieferumfang gehören, finden Sie entsprechende
Informationen.
Durch den Anschluß eines Subwoofers können Sie den Baß
verstärken oder die LFE-Originalsignale von Digitalaufnahmen
wiedergeben.
Da Baßfrequenzen nicht gerichtet abgestrahlt werden,
können Sie den Subwoofer an einem beliebigen Ort
aufstellen. In den meisten Fällen wird er gegenüber dem
Hörplatz aufgestellt.
Nachdem Sie die Frontlautsprecher, den
Mittenlautsprecher, die Surround Lautsprecher und/oder
einen Subwoofer angeschlossen haben, müssen Sie die
entsprechenden Lautsprecherinformationen eingeben, um
den bestmöglichen Surround-Effekt zu erzielen. Weitere
Einzelheiten finden Sie auf Seiten 13 bis 14.
• Die ursprünglichen Einstellungen lauten „NO“ für den
Subwoofer, „LARGE“ für die Frontlautsprecher und
„SMALL“ für den Mittenlautsprecher und die Surround
Lautsprecher.
(gehört nicht zum
Lieferumfang)
Linker Front-
lautsprecher
Subwoofer
Mitten-
lautsprecher
Linker
Surround
Lautsprecher
Rechter
Surround
Lautsprecher
Rechter Front
-lautsprecher
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT
LEFT
FRONT
SPEAKERS
RIGHT
LEFT
CAUTION :
SPEAKER IMPEDANCE
8
16
+
–
+
–
+
–
+
–
Zum linker
Frontlautsprecher
Zum Mittenlautsprecher
Zum rechter Frontlautsprecher
Zum linker Surround
Lautsprecher
SUBWOOFER
OUT
Zum rechter Surround Lautsprecher
GE01-09_RX-5032V[EN]f.p65 13/1/03, 11:10 AM6
