7 Kaiuttimien sijoittelupiirros
Kaiuttimien ja subwooferin kytkentä
Voit kytkeä viisi kaiutinta—parin etukaiuttimia, keskikaiuttimen
ja parin surround-kaiuttimia—sekä subwooferin.
VAROITUS!
Käytä kaiuttimia, joissa on kaiutinliitinten osoittama SPEAKER
IMPEDANCE.

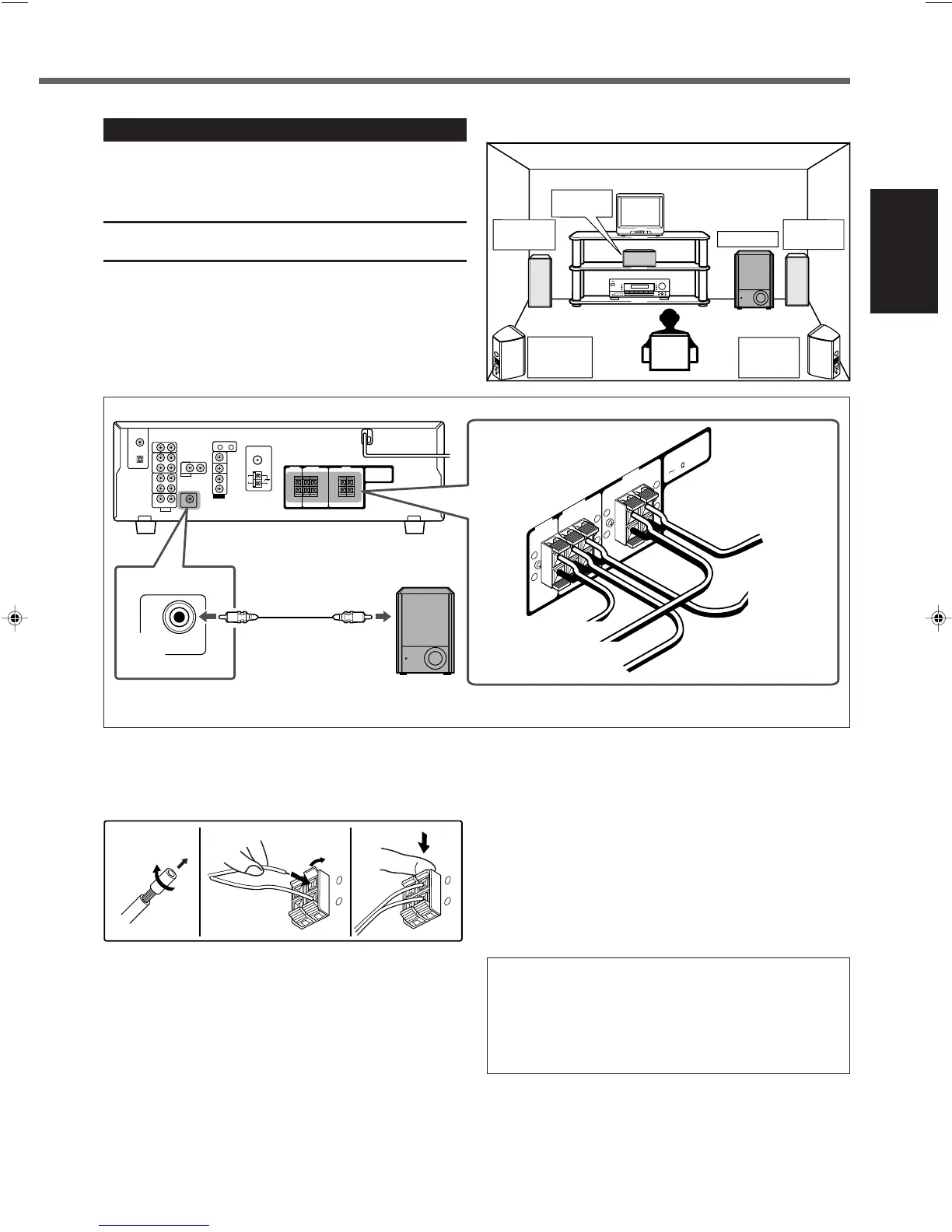

7 Liitäntäkaavio
7 Kaiutinjohtojen liittäminen
Kytke jokaista kaiutinta varten takapaneelissa olevat (+) ja (–)
liittimet (+) ja (–) liittimiin, jotka on merkitty vastaaviin
kaiuttimiin.
1
Kierrä ja poista jokaisen kaiutinjohdon päässä
oleva eriste.
2
Avaa liitin (1), ja työnnä kaiutinjohto sitten
sisään (2).
3
Sulje liitin.
1
2
12 3
+
–
+
–
Kytketty
subwoofer
Subwooferintulo
7 Subwooferin liittäminen
Liitä kytketyn subwooferin tulojakki takapaneelissa olevaan
SUBWOOFER OUT -jakkiin kaapelilla, jossa on RCA-liittimet
(ei toimiteta mukana).
• Tutustu myös subwooferin mukana toimitettuun ohjekirjaan.
Liittämällä subwooferin voit tehostaa bassoa tai toistaa
alkuperäiset digitaaliohjelmistoon äänitetyt LFE-signaalit.
Koska bassoääni on suuntaamaton, voidaan subwoofer
sijoittaa minne tahansa. Normaalisti se asetetaan
kuuntelijan eteen.
Kytkettyäsi etu-, keski- ja surround-kaiuttimet sekä/tai
subwooferin aseta kaiuttimien säätötiedot kunnolla, jotta
saat parhaan mahdollisen surround-effektin. Tarkemmat
tiedot löytyvät sivuilta 13 ja 14.
• Alkuasetukset ovat: “NO” subwooferiin, “LARGE” etu- ja
“SMALL” keski- ja surround-kaiuttimiin.
Vasen etu-
kaiuttimien
Subwoofer
Keski
kaiuttimien
Vasen
surround-
kaiuttimien
Oikea
surround-
kaiuttimien
Oikea etu-
kaiuttimien
(ei toimiteta
mukana)
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT
LEFT
FRONT
SPEAKERS
RIGHT
LEFT
CAUTION :
SPEAKER IMPEDANCE
8
16
+
–
+
–
+
–
+
–
Vasen etu-kaiuttimien
Oikea surround-kaiuttimien
Keski kaiuttimien
Oikea etu-kaiuttimien
Vasen surround
-kaiuttimien
SUBWOOFER
OUT
