4
Deutsch
Weitere Einzelheiten finden Sie auf den in Klammern
angegebenen Seiten.
1 • 10 Zifferntasten zum Wählen von gespeicherten Kanälen
(21)
• 10 Zifferntasten zur Klangeinstellung (18, 19)
• 10 Zifferntasten zum Betrieb der Audio-/
Videokomponenten (30 – 32)
2 Taste SOUND (18, 19)
3 Taste REC PAUSE (31, 32)
4 Tasten zum Auswählen der Signalquelle (10)
TAPE/CDR, CD, DVD, FM/AM, TV SOUND, VCR
5 Taste FM MODE (21)
6 Taste SURROUND (27)
7 Taste DIMMER (12)
8 Taste TV/VIDEO (32)
9 Tasten VCR CH +/– (32)
0 Tasten TV CH +/– (32)
- Tasten STANDBY/ON
(10, 32)
AUDIO, TV, VCR, DVD
= Taste SLEEP (12)
~ • Betriebstasten für Audio-/Videokomponenten
3, 8, 7, ¢/4, FF/REW (31, 32)
• RDS-Betriebstasten (22 – 24, 30)
TA/NEWS/INFO, PTY SEARCH, PTY 9/(,
DISPLAY MODE
! Taste CD-DISC (31)
@ Taste ANALOG/DIGITAL (15)
# Taste SURROUND/DSP OFF (27, 28)
$ Taste DSP (28)
% Taste MUTING (12)
^ Taste VOLUME +/– (11)
& Tasten TV VOLUME +/– (32)

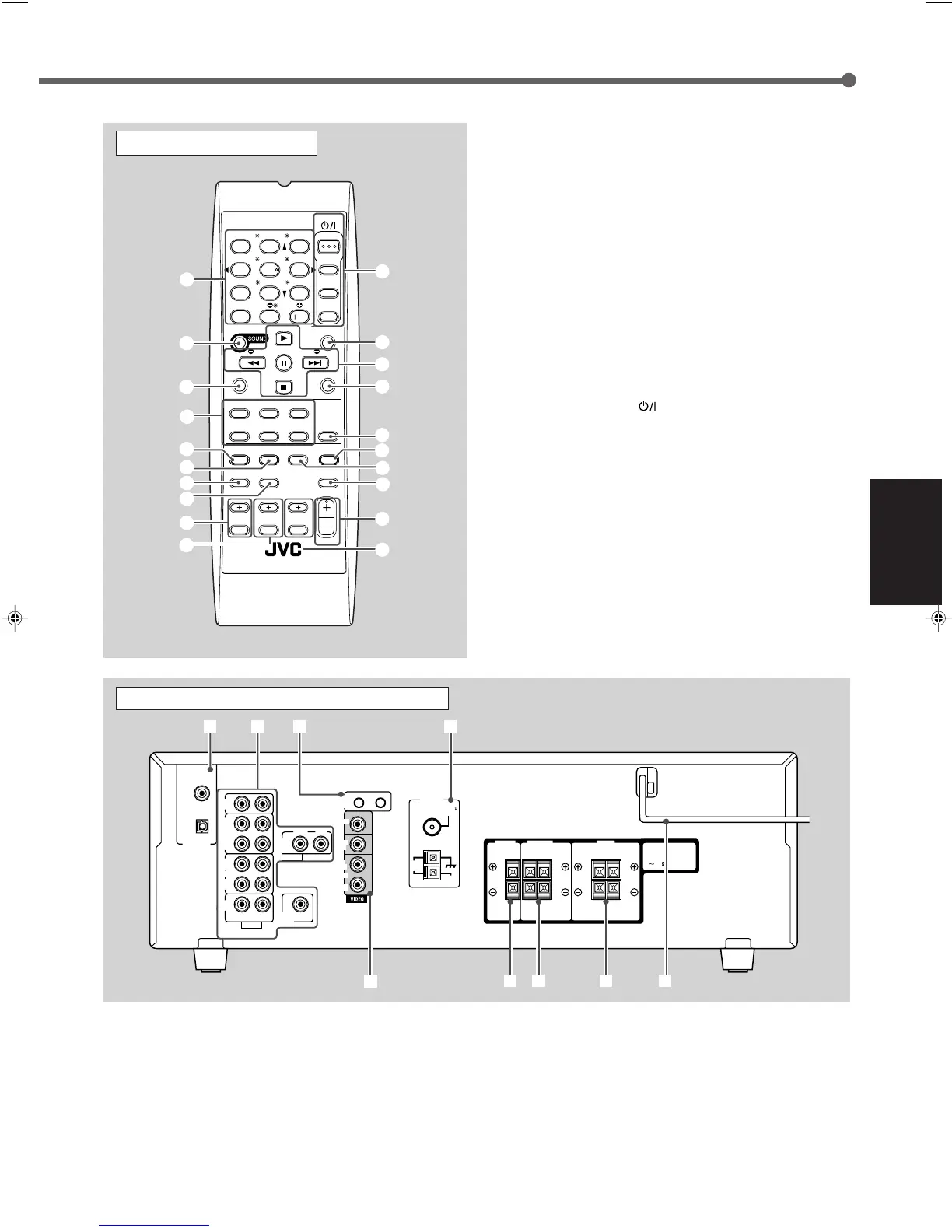

Fernbedienung
Parts Identification
Geräterückseite
3 Anschlüsse COMPU LINK-4 (SYNCHRO) (29)
4 Anschlüsse FM/AM ANTENNA (5)
5 Anschlüsse für Video-Eingang/-Ausgang VIDEO
(Composite Video) (8)
• Eingang: DVD IN, VCR IN
• Ausgang: MONITOR OUT, VCR OUT
6 Anschlüsse CENTER SPEAKER (6)
7 Anschlüsse SURROUND SPEAKERS (6)
8 Anschlüsse FRONT SPEAKERS (6)
9 Netzkabel (9)
Weitere Einzelheiten finden Sie auf den in Klammern
angegebenen Seiten.
1 Anschlüsse DIGITAL IN (9)
• Koaxialanschluss: DIGITAL 1 (DVD)
• Lichtwellenleiter: DIGITAL 2 (CD)
2 Anschlüsse für Audio-Eingang/-Ausgang (6 – 8)
• Eingang: CD IN, TAPE/CDR IN, VCR IN, TV SOUND IN,
DVD IN
• Ausgang: TAPE/CDR OUT, VCR OUT
• SUBWOOFER OUT
CAUTION :
SPEAKER IMPEDANCE
AM
LOOP
AM
EXT
CD
IN
OUT
(REC)
IN
(PLAY)
OUT
(REC)
VCR
TV SOUND
IN
SUBWOOFER
OUT
COMPU LINK-4
(SYNCHRO)
ANTENNA
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT
FRONT
SPEAKERS
RIGHT LEFT
AUDIO
RIGHT LEFT
RIGHT LEFT
IN
(PLAY)
TAPE
/CDR
DIGITAL 1
DIGITAL 2 ( CD )
DIGITAL IN
(DVD)
RIGHT
COAXIAL
FM 75
816
AUDIO
DVD
IN
MONITOR
OUT
DVD
IN
OUT
(REC)
VCR
IN
(PLAY)
786
12 43
5
9
AUDIO
TV
VCR
DVD
TEST
MENU
ENTER LEVEL
RETURN
SURROUND
/DSP
CD
-
DISC
SLEEP
REC PAUSE
FM MODE
SURROUND
DSP
DIMMER TV/VIDEO MUTING
OFF
VCR CH
TV CH
VOLUME
SURR RSURR L
SUBWFRCENTER
FRONT RFRONT L
100
1
4
7/P
10
2
5
8
0
3
6
9
10
REMOTE CONTROL RM- SRX
5032R
REW
FF
TV VOLUME
STANDBY/ON
TA/NEWS/INFO
DISPLAY MODE
PTY-PTY SEARCH-PTY
A/V CONTROL
RECEIVER
TAPE/CDR CD DVD
FM/AM TV SOUND VCR
ANALOG
/DIGITAL
1
5
6
7
8
9
0
2
3
4
-
~
=
!
#
$
@
%
&
^
GE01-09_RX-5032V[EN]f.p65 10/1/03, 12:52 PM4
