JVC RX-5032VSL Instruction Manual

4
Suomi
Suluissa olevilla sivuilla on tarkempia tietoja.
1 • 10 näppäintä esiasetetun kanavan valintaan (21)
• 10 näppäintä äänen säätöön (18, 19)
• 10 näppäintä audio/videokomponenttien käyttöön
(30 – 32)
2 SOUND-näppäintä (18, 19)
3 REC PAUSE-näppäintä (31, 32)
4 Ohjelmalähteen valintanäppäimet (10)
TAPE/CDR, CD, DVD, FM/AM, TV SOUND, VCR
5 FM MODE-näppäintä (21)
6 SURROUND-näppäintä (27)
7 DIMMER-näppäintä (12)
8 TV/VIDEO-näppäintä (32)
9 VCR CH +/– -näppäimet (32)
0 TV CH +/– -näppäintä (32)
- STANDBY/ON
-näppäimet (10, 32)
AUDIO, TV, VCR, DVD
= SLEEP-näppäintä (12)
~ • Audio/videokomponenttien käyttönäppäimet
3, 8, 7, ¢/4, FF/REW (31, 32)
• RDS-käyttönäppäimet (22 – 24, 30)
TA/NEWS/INFO, PTY SEARCH, PTY 9/(,
DISPLAY MODE
! CD-DISC-näppäintä (31)
@ ANALOG/DIGITAL-näppäintä (15)
# SURROUND/DSP OFF-näppäintä (27, 28)
$ DSP-näppäintä (28)
% MUTING-näppäintä (12)
^ VOLUME +/– -näppäintä (11)
& TV VOLUME +/– -näppäimet (32)

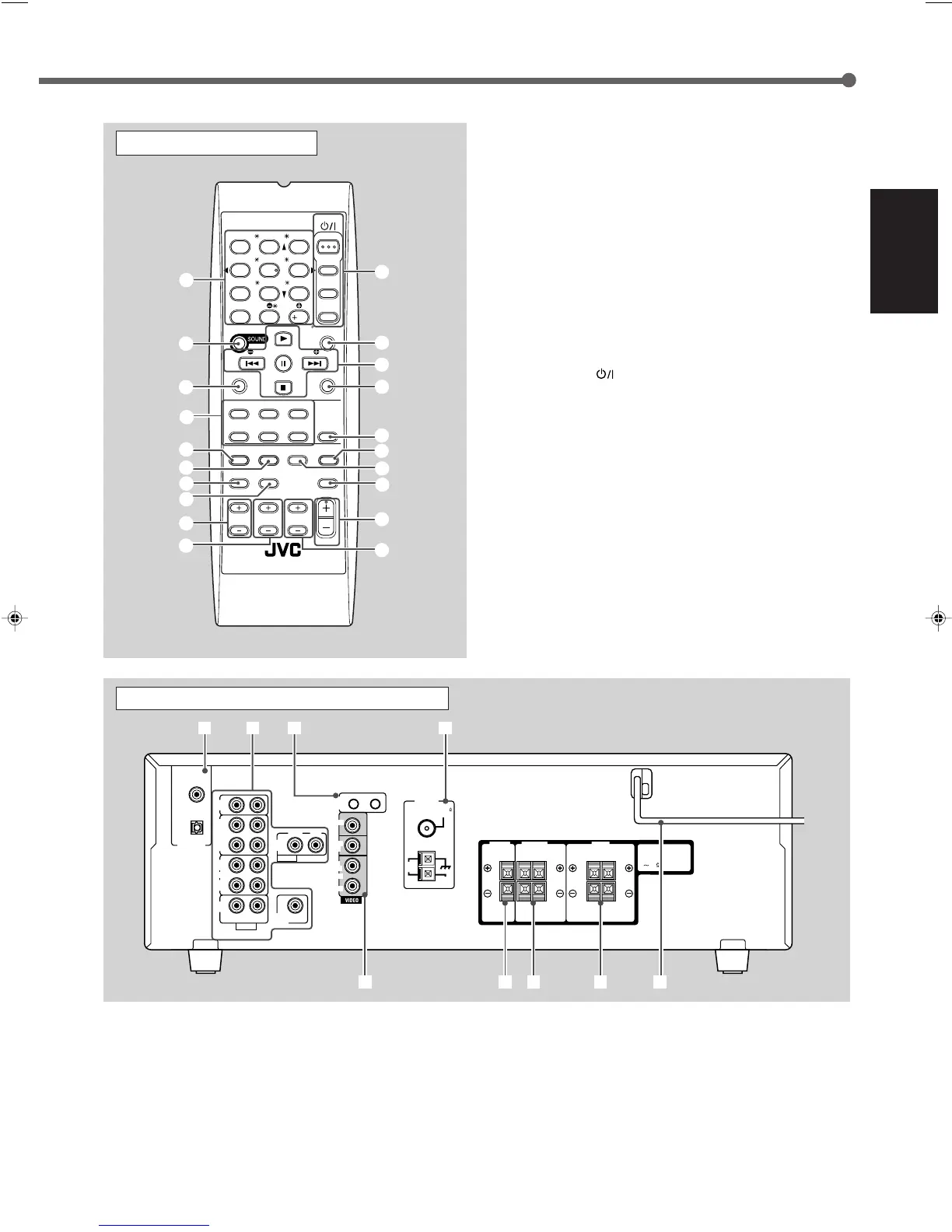

Kaukosäädin
Parts Identification
Takapaneeli
3 COMPU LINK-4 (SYNCHRO)-liittimet (29)
4 FM/AM ANTENNA-liittimet (5)
5 VIDEO tulo-/lähtöliittimet (komposiittivideo) (8)
• Tulo: DVD IN, VCR IN
• Lähtö: MONITOR OUT, VCR OUT
6 CENTER SPEAKER-liittimet (6)
7 SURROUND SPEAKERS-liittimet (6)
8 FRONT SPEAKERS-liittimet (6)
9 Virtajohto (9)
CAUTION :
SPEAKER IMPEDANCE
AM
LOOP
AM
EXT
CD
IN
OUT
(REC)
IN
(PLAY)
OUT
(REC)
VCR
TV SOUND
IN
SUBWOOFER
OUT
COMPU LINK-4
(SYNCHRO)
ANTENNA
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT
FRONT
SPEAKERS
RIGHT LEFT
AUDIO
RIGHT LEFT
RIGHT LEFT
IN
(PLAY)
TAPE
/CDR
DIGITAL 1
DIGITAL 2 ( CD )
DIGITAL IN
(DVD)
RIGHT
COAXIAL
FM 75
816
AUDIO
DVD
IN
MONITOR
OUT
DVD
IN
OUT
(REC)
VCR
IN
(PLAY)
786
12 43
5
9
Suluissa olevilla sivuilla on tarkempia tietoja.
1 DIGITAL IN-liittimet (9)
• Koaksiaalinen: DIGITAL 1 (DVD)
• Optinen: DIGITAL 2 (CD)
2 Audiotulo-/lähtöliittimet (6 – 8)
• Tulo: CD IN, TAPE/CDR IN, VCR IN, TV SOUND
IN, DVD IN
• Lähtö: TAPE/CDR OUT, VCR OUT
• SUBWOOFER OUT
AUDIO
TV
VCR
DVD
TEST
MENU
ENTER LEVEL
RETURN
SURROUND
/DSP
CD
-
DISC
SLEEP
REC PAUSE
FM MODE SURROUND DSP
DIMMER TV/VIDEO MUTING
OFF
VCR CH
TV CH
VOLUME
SURR RSURR L
SUBWFRCENTER
FRONT RFRONT L
100
1
4
7/P
10
2
5
8
0
3
6
9
10
REMOTE CONTROL RM-SRX 5032R
REW
FF
TV VOLUME
STANDBY/ON
TA/NEWS/INFO
DISPLAY MODE
PTY-PTY SEARCH-PTY
A/V CONTROL
RECEIVER
TAPE/CDR CD DVD
FM/AM TV SOUND VCR
ANALOG
/DIGITAL
1
5
6
7
8
9
0
2
3
4
-
~
=
!
#
$
@
%
&
^
FI01-09_RX-5032V[EN]f.p65 9/1/03, 8:56 PM4
