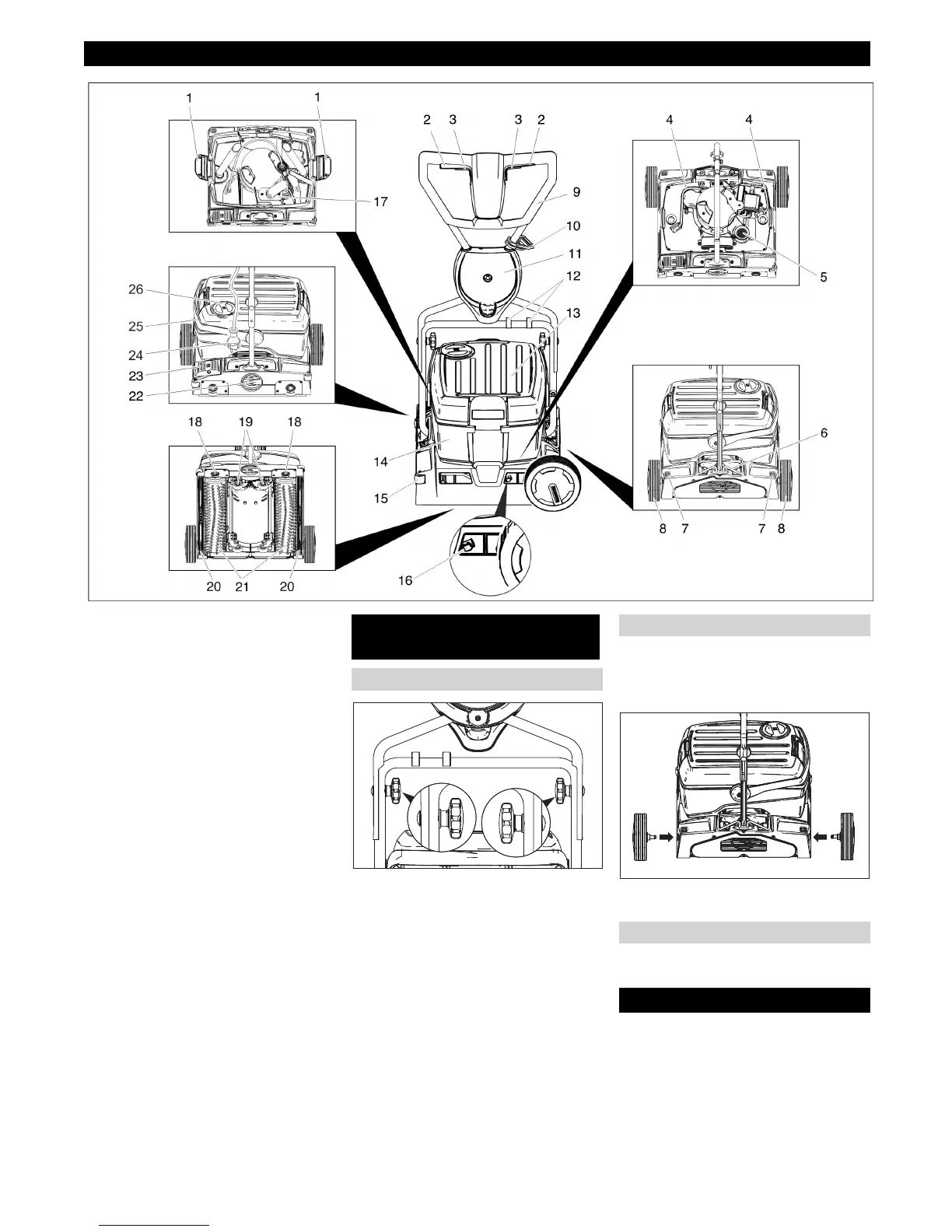

- 2
1 Zajištění zásobníku na čerstvou vodu
2 Spínač pohonu kartáče
3 Spínač čisticího roztoku
4 Hadice čisticího roztoku
5 Sítko na vlákna (odsávání)
6 Aretace posuvného ramene
7 Klávesa pro odblokování přepravního
kola
8Přepravní kolo *
9 Posuvné rameno
10 Hák na odlehčení tahu
11 Držák přepravního kola *
12 Příchytka
13 Nádrž na čistou vodu
14 Nádrž na špinavou vodu
15 Odrážecí válec
16 Knoflík pro výměnu sací lišty
17 Plovák
18 Tlačítko pro výměnu kartáče
19 Podvozek
20 Sací lišta
21 Kartáčový válec
22 Otočná rukojeť přítlačné síly kartáče
23 Pedál pro spuštění sací lišty
24 Síťová zástrčka
25 Držadlo zásobníku na znečištěnou
vodu
26 Víko zásobníku na čerstvou vodu
* u BR 40/10 C Classic není součástí do-
dávky
Posuňte horní polovinu posuvného ra-
mene na dolní polovinu posuvného ra-
mene.
Pozor
Nebezpečí poškození. Kabel při montáži
nepřiskřípněte.
Vyrovnejte otvory na sebe (jsou možná
2 výšková nastavení).
Poloviny posuvného ramene s vratový-
mi šrouby, podložkami a rukojeťovými
kříži.
Kabel upevněte příchytkami na posuv-
né rameno.
U BR 40/10 C Classic nejsou přepravní
kola součástí dodávky. Sada montážních
dílů přepravních koleček je popsána v kapi-
tole „Příslušenství“.
Nápravy přepravních kol zasuňte do
otvorů na zařízení a zaaretujte je.
Před uvedením do provozu je třeba namon-
tovat kartáče (viz "Údržbářské práce").
Informace
Pro případ nutnosti okamžitého uvedení
pohonu kartáčů mimo provoz uvolněte spí-
nač pohonu kartáčů.
Ovládací prvky
Pokyny před uvedením pří-
stroje do provozu
Namontujte posuvné rameno
Montáž přepravních kol
Montáž kartáčů
Provoz
109CS
