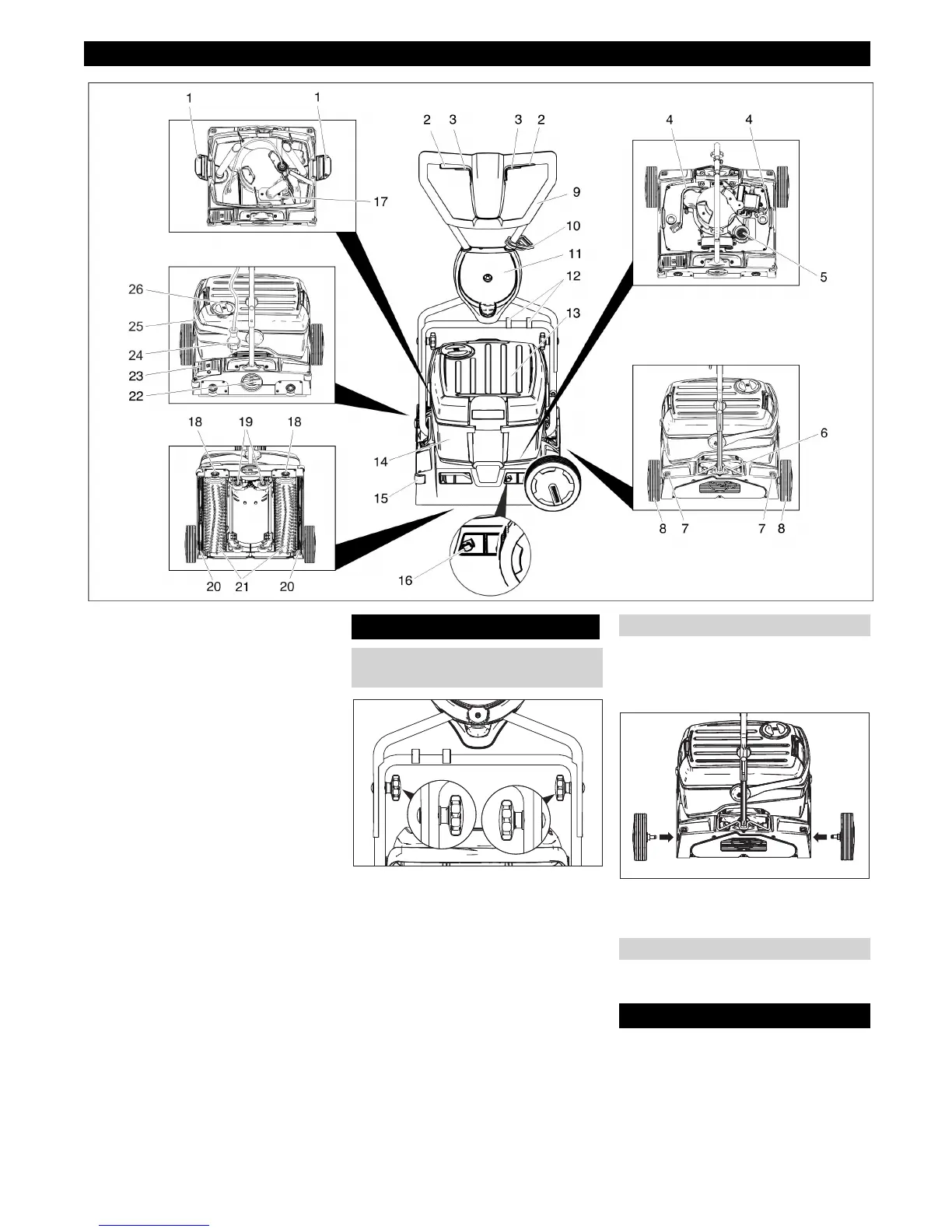

- 2
1 Raikasvesisäiliön lukitus
2 Harjakäytön kytkin
3 Puhdistusliuos-kytkin
4 Puhdistusliuos-letku
5 Nukkasiivilä (imurointi)
6 Työntöaisan lukitus
7 Kuljetuspyörän irrotuspainike
8 Kuljetuspyörä *
9 Työntökahva
10 Vedonkevennyshaka
11 Kuljetuspyörän pidike *
12 Clip-kiinnittimet
13 Raikasvesisäiliö
14 Likavesisäiliö
15 Väistörulla
16 Imupalkin vaihtopainike
17 Uimuri
18 Harjojen vaihtopainike
19 Ajokoneisto
20 Imupalkki
21 Harjatelat
22 Harjapaineensäätön kiertokahva
23 Imupalkin laskupoljin
24 Virtapistoke
25 Likavesisäiliön kantokahva
26 Raikasvesisäiliön kansi
* ei kuulu BR 40/10 C Classic:in toimitus-
laajuuteen
Työnnä ylempi työntöaisapuolikas
alempaa työntöaisapuolikkaaseen.
Varo
Vaurioitumisvaara. Älä jätä kaapelia asen-
nettaessa puristukseen.
Aseta reiät kohdakkain (2 eri korkeutta
on mahdollista asettaa)
Kiinnitä työntöaisapuoliskot toisiinsa
lukkoruuveilla, aluslevyilla ja tähtikah-
voilla.
Kiinnitä kaapeli työntöaisan clip-kiinnit-
timiin.
Kuljetuspyörät eivät kuulu BR 40/10 C
Classic:in toimituslaajuuteen. Varustesarja
kuljetuspyörät on esitetty luvussa "Lisäva-
rusteet".
Pistä kuljetuspyörien akselitapit niin sy-
välle laitteessa oleviin reikiin, että ne
napsahtavat lukitukseen.
Ennen käyttöönottoa on asennettava harjat
(katso "Huoltotyöt").
Ohje
Päästä harjakäytön kytkinkahva irti, jotta
harjakäyttö kytkeytyisi välittömästi pois
päältä.
Hallintaelementit
Ennen käyttöönottoa
Työntökaaren asentaminen paikal-
leen
Kuljetuspyörien asennus
Harjojen asennus
Käyttö
74 FI
